-p">STC超高韧性
混凝土（Super Toughness Concrete）
是一种基于最大堆积密度理论配制的
水泥基复合材
料，通过在传统混凝土中掺入微细钢纤维（体积含量通常不低于2.0%）实现强度与韧性的双重突破。它属于超高
性能混凝土（UHPC）的范畴，但在抗弯拉性能上要求更为严苛，主要应用于解决钢桥面铺装易损和钢结构疲劳开裂等世界性难题。该材料抗压强度可达120MPa以上，抗弯拉强度超过22MPa，具有优异的应变硬化特性和长达百年的设计使用寿命。
核心性能参数对比
STC在力学性能上全面超越传统混凝土，其关键
指标对比如下：
性能指标 | STC超高韧性混凝土 | 传统混凝土 | 性能提升倍数 |
|---|
立方体抗压强度 | ≥120 MPa | 30-50 MPa | 3倍以上 |
抗弯拉强度 | ≥22 MPa | 4-5 MPa | 4-5倍 |
极限拉应变 | ≥0.2% (2000με) | 约0.01% | 20倍以上 |
抗氯离子渗透 | 电通量≤100C | - | 9倍以上 |
疲劳寿命 | ≥2000万次 | - | 3倍以上 |
数据来源：DB43/T1173-2016及相关工程检测报告。
典型应用场景
施工工艺关键点
STC的施工对材料分散性和养护条件有严格要求，主要流程如下：
基面处理：钢桥面需进行喷砂除锈至Sa2.5级，并焊接剪力钉（栓钉）以连接混凝土与钢板，随后铺设钢筋网。

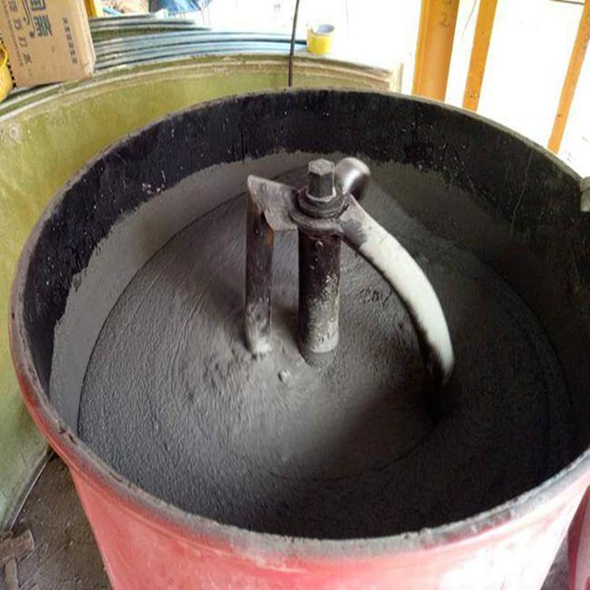

搅拌工艺：必须使用行星式高速搅拌机。先干拌胶凝材料和砂，再分次缓慢投入微细钢纤维，确保纤维无结团、分布均匀。
浇筑与整平：利用STC的高流动性（扩展度≥650mm）进行自密实浇筑，配合整平机进行收面，无需过度振捣。
高温蒸汽养护：这是STC达到超高强度的关键。浇筑完成后需覆盖养护，并在终凝后置于80-90℃蒸汽环境中养护48-72小时，或在90℃以上环境中养护48小时，以激发材料活性。
