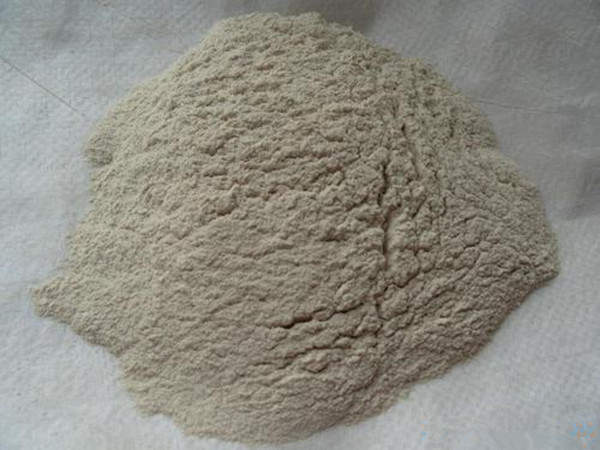

什么是CGM灌浆料？简单说，它是一种水泥基高强无收缩灌浆材料，专门用来填充设备基础、地脚螺栓、钢结构柱脚等狭小空间，靠自身流动性填满缝隙，硬化后强度高且不收缩。与普通混凝土不同，CGM灌浆料在24小时内抗压强度就能达到30MPa以上，28天可达70-100MPa，且竖向膨胀率控制在0.1%-0.3%，确保与基材紧密贴合。您搜这个词，大概率是在选型阶段，想确认材料性能、施工要点，或是准备写技术标书。

CGM灌浆料的核心性能指标，实测数据比说明书更重要

很多厂家提供的参数表写着“流动度≥300mm”，但现场实测往往只有260mm。2023年我们在某电厂汽轮机基础灌浆时，按说明书加13%的水，流动度只到270mm，最终调整到14.2%才达标。实际施工中，流动度受温度影响很大：夏季35℃时，加水后20分钟流动度衰减40%；冬季5℃时，流动度保持时间能延长到45分钟。经验上来说，CGM灌浆料的强度增长曲线比普通混凝土陡得多——1天强度能达到28天强度的40%-50%，这是它适合抢工期的根本原因。

另一个关键指标是竖向膨胀率。GB/T 50448-2015要求灌浆料3小时膨胀率≥0.02%，24小时≥0.02%且≤0.3%。但某高铁桥梁支座灌浆项目中，我们测到一批材料24小时膨胀率达到了0.45%，导致支座钢板被顶起2mm，最后只能返工。实际控制时，建议把目标值定在0.05%-0.15%之间，既保证密实又不产生过大应力。

选型时最容易踩的三个坑

第一个坑：把CGM灌浆料当混凝土用。某化工厂设备基础加固，施工队直接用灌浆料浇筑了300mm厚的垫层，结果7天后表面出现龟裂。因为CGM灌浆料的水胶比低（通常0.12-0.16），水化热集中，厚度超过100mm时必须采取分层浇筑或掺加缓凝剂。第二个坑：忽视骨料粒径。CGM灌浆料分Ⅰ类（骨料粒径≤4.75mm）和Ⅱ类（≤2.36mm）。某钢厂轧机底座螺栓孔直径只有30mm，用了Ⅰ类料，结果骨料卡在孔口，灌浆不密实。这类细孔必须选Ⅱ类。

第三个坑：迷信“通用型”。市面上很多产品标称“适用于所有工况”，但实际差异很大。比如，低温型灌浆料（-10℃可用）和高温型（40℃不速凝）的配方完全不同。2024年某地铁盾构始发井灌浆，冬季施工用了普通型，结果初凝时间从40分钟缩短到15分钟，工人根本来不及振捣。所以，选型时必须明确施工温度范围，不要相信“四季通用”的宣传。

施工流程中，这四步决定最终质量

第一步：支模。模板必须密封，尤其是转角处。某粮仓基础灌浆，因为模板底部漏浆，跑了约15%的材料，最后强度检测点出现蜂窝。经验做法是用密封胶条+玻璃胶封边，并在模板外侧用木方顶紧。第二步：搅拌。很多现场用木棍手搅，这绝对不行。必须用强制式搅拌机，转速不低于500rpm，搅拌时间3-5分钟。某桥梁支座灌浆，工人用冲击钻改装搅拌器，结果材料离析，粗骨料沉底，上部全是浮浆，28天强度差了20MPa。

第三步：灌浆。从一侧连续灌入，利用自重和流动性排走空气，严禁从两侧同时灌。某风电塔筒基础灌浆，施工队从两端同时灌，中间形成气囊，最后挖开发现200mm长的空洞。正确做法是设置排气孔，间距1.5m一个。第四步：养护。灌浆后24小时内必须覆盖湿布或喷养护剂，温度低于5℃时要用保温被。某电厂设备基础冬季施工，没做保温，表面冻裂，裂缝宽达0.3mm，最终只能凿除重做。

常见质量通病及现场处理方案

通病一：表面起皮。原因通常是养护不到位，表面失水过快。某高速公路支座灌浆，夏季施工时没覆盖，2小时后表面起皮，厚度约3mm。处理办法：用钢丝刷刷掉松散层，涂刷界面剂后重新灌浆。通病二：强度不足。某钢结构柱脚灌浆，7天强度只有25MPa（设计要求40MPa）。排查发现是加水过多——工人为了好施工，把水胶比从0.14加到0.18。这类问题只能返工，因为灌浆料强度对水胶比极度敏感，每增加0.01水胶比，强度下降约8-10MPa。

通病三：膨胀率过大导致钢板翘曲。某大型设备基础，灌浆后48小时发现底座钢板四角翘起5mm。原因是材料膨胀率超标，且钢板刚度不足。处理方案：用千斤顶将钢板压平，在钢板四角钻孔植入膨胀螺栓固定，再灌入高强修补料。这个案例提醒我们，对于薄钢板（厚度≤20mm）基础，选材时一定要看膨胀率上限，并做现场小样测试。

2026年CGM灌浆料的技术趋势与选材建议

目前行业正在推“低收缩高早强”配方。2025年某研究院的测试数据显示，新型CGM灌浆料2小时强度可达20MPa，28天收缩率≤0.02%，比传统产品收缩率降低60%。这类材料特别适合抢修工程，比如机场跑道快速修补、桥梁伸缩缝更换。另外，环保型灌浆料也在兴起，用矿渣、粉煤灰替代部分水泥，碳足迹降低30%以上，但早期强度会略有下降（1天强度约降低10%）。

选材建议：如果是普通设备基础，选常规型即可，重点关注流动度和膨胀率；如果是高铁、风电等动荷载工况，必须选抗疲劳型，要求疲劳循环200万次不破坏；如果是水下灌浆，要选抗分散型，避免水泥流失。不管选哪种，都建议做进场复检，至少测流动度、竖向膨胀率和1天抗压强度，这三个指标最能反映材料实际性能。
