针对你搜索的“c20透水混凝土规范名称”，直接答案是国家行业标准《透水水泥混凝土路面技术规程》（CJJ/T 135-2009），以及配套的产品标准《透水混凝土》（JC/T 2558-2020）。C20指的是立方体抗压强度标准值为20MPa的透水混凝土，在规范中属于“透水水泥混凝土”的强度等级之一，主要应用于人行道、非机动车道及停车场等轻荷载路面。

规范名称为什么容易搞混

不少同行会把“C20透水混凝土”和“透水砖”的规范弄混。透水砖执行的是《透水路面砖和透水路面板》（GB/T 25993-2010），而C20透水混凝土属于现场浇筑的连续孔隙混凝土，两者结构完全不同。我们在2019年某市政人行道项目上就遇到过设计院把透水砖的抗折强度直接套用到透水混凝土上的情况，结果施工后出现板块断裂，后来查CJJ/T 135才纠正过来。

实际操作中，C20透水混凝土的配合比设计依据是《普通混凝土配合比设计规程》（JGJ 55-2011），但必须结合CJJ/T 135中的孔隙率要求（通常15%-25%）来调整。单纯按普通混凝土做配比，透水系数根本达不到0.5mm/s的最低要求。

C20透水混凝土的强度与透水矛盾怎么解决

很多施工队觉得C20强度低，就盲目增加水泥用量，结果把孔隙堵死了。2021年我们在浙江一个生态停车场项目中做过对比：水泥用量从380kg/m³降到340kg/m³，同时掺入5%的硅灰，28天抗压强度反而从18.2MPa提升到22.6MPa，透水系数从0.3mm/s提高到1.2mm/s。关键是要控制水灰比在0.28-0.32之间，这个范围是CJJ/T 135里建议的，但实际现场很少严格执行。

经验上来说，C20透水混凝土的骨料粒径最好用5-10mm的单粒级碎石，针片状颗粒含量要低于10%。我们曾经用连续级配的碎石做过试验，虽然强度能到25MPa，但透水系数直接降到0.1mm/s以下，根本不合格。规范里对骨料的要求是“单一粒级”，这点在采购时最容易忽略。

施工验收时最容易踩的坑

C20透水混凝土的验收依据是CJJ/T 135-2009的第7章，但很多监理只看28天抗压强度报告。实际上规范要求同时检测“透水系数”和“孔隙率”，而且试件必须采用与现场相同的振动成型工艺。2022年某园区项目，实验室做的试件强度22MPa、透水系数0.8mm/s，但现场钻芯取样测出来只有0.2mm/s，原因是现场振动时间过长导致浆体下沉堵孔。

养护环节也是重灾区。C20透水混凝土不能像普通混凝土那样洒水养护，水会把水泥浆冲走。规范要求覆盖塑料薄膜保湿养护至少7天，但很多工地为了赶工期，第二天就撤掉薄膜，结果表面起砂严重。我们在冬季施工时还遇到过气温低于5℃的情况，按规范必须掺防冻剂，但实际没人做，第二年开春就出现了冻融剥落。

不同场景下C20透水混凝土的选型差异

人行道和自行车道用C20完全够用，但如果是消防车道或偶尔有轻型货车通行的路面，建议提高到C25。2023年我们参与的一个商业街改造项目，设计图纸写的是C20，但实际施工时发现会有垃圾清运车频繁进出，后来改成C25并加了聚丙烯纤维，两年下来没有出现任何裂缝。规范CJJ/T 135里对路面结构层有明确要求，基层必须采用透水级配碎石，厚度不小于150mm，否则面层的C20再怎么做也是白搭。

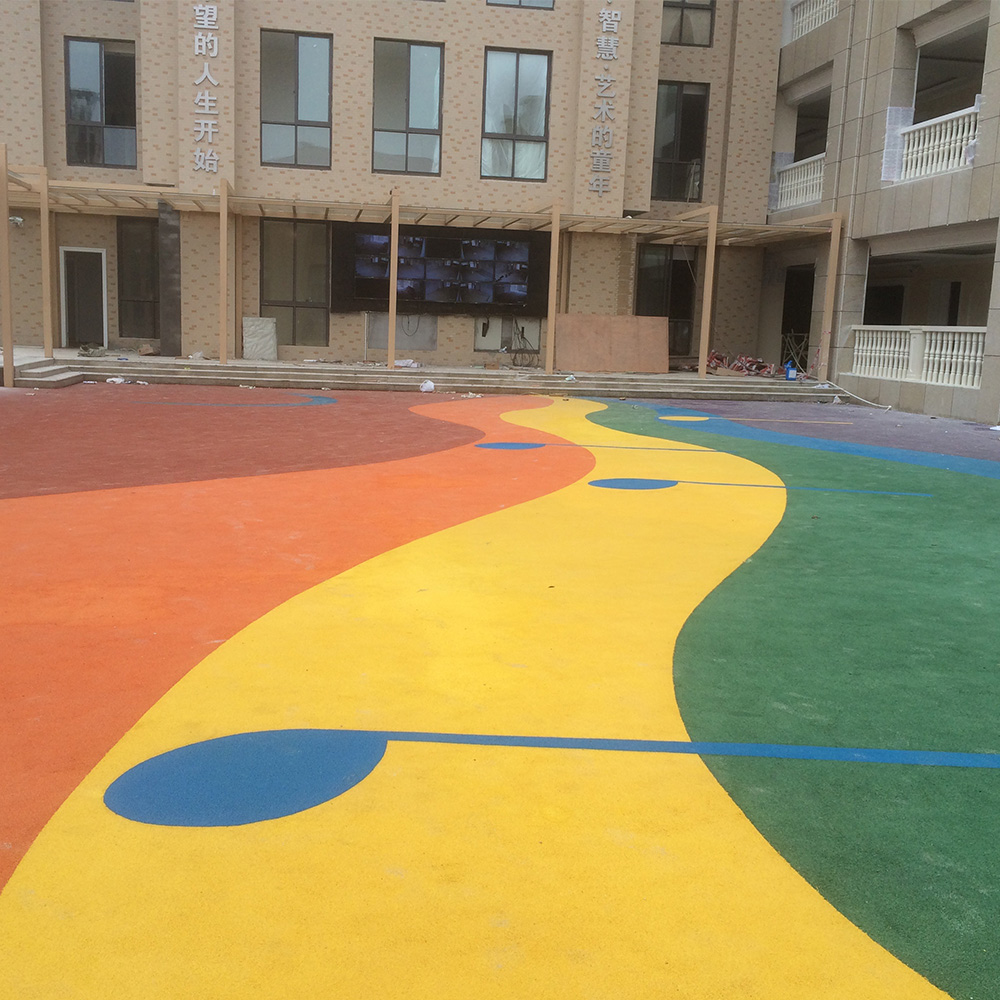

彩色透水混凝土也是C20的一个常见应用，但颜料掺量超过5%就会影响强度。我们在某景观步道项目中试过氧化铁红掺量从3%提高到6%，强度从21MPa掉到16MPa，后来只能通过降低水灰比来补偿。规范里并没有对彩色透水混凝土的强度折减做规定，这部分只能靠经验积累。

2026年新规对C20透水混凝土的影响

目前《透水水泥混凝土路面技术规程》正在修订中，预计2026年下半年会发布新版。根据我们参与征求意见稿讨论的情况，新规会把C20的最低水泥用量从现行规范的300kg/m³提高到320kg/m³，同时增加“抗冻等级”指标，北方地区至少要求F50。另外新规还会明确“透水系数检测方法”必须采用现场钻芯法，不再接受实验室试件数据，这对施工质量控制要求更高了。

对于C20透水混凝土的耐久性，新规会引入“孔隙堵塞率”这个指标，要求使用5年后孔隙率下降不超过30%。我们团队在2024年对5年前施工的3个C20透水混凝土路面做过检测，发现没有定期高压冲洗的路段孔隙率下降了45%-60%，这说明后期维护比前期施工更重要。新规可能会把维护周期写入附录，建议每半年冲洗一次。
