你搜“40厚c25不发火细石混凝土”，最关心的应该是这个厚度和强度组合能不能满足防爆区验收，以及施工时怎么保证不翻砂、不空鼓。作为在现场干了15年的材料工程师，我直接告诉你：40mm是规范允许的最小厚度，但施工控制比普通混凝土严得多，骨料级配和界面处理是成败关键。

材料组成与核心性能参数

不发火细石混凝土的骨料必须采用石灰石、白云石或大理石，严禁使用石英石、花岗岩等含石英成分的骨料，因为石英在高速摩擦下会产生火花。标准要求骨料粒径不大于10mm，且含泥量控制在1%以内。C25标号对应28天抗压强度25MPa，水灰比控制在0.45-0.50之间，坍落度以70-90mm为宜，过大容易离析，过小则不易压实。添加剂中必须掺入不发火外加剂，主要作用是降低表面电阻率，防止静电积聚引发火花。

实际工程中，我曾遇到过一批进场石灰石骨料中混入少量石英颗粒，用冲击试验机检测时发现个别点产生火花，最后整批退货。经验上说，进场后必须用砂轮打磨法做抽检，每20吨为一个检验批，至少取5个样品，确保每个样品在500N压力下连续摩擦20次不产生火花。

施工工艺流程与关键控制点

基层处理是第一步，也是最容易被忽略的环节。原地面必须凿毛至露出粗骨料，用钢丝刷清除浮灰和油渍，然后用高压水冲洗干净。如果基层有起砂或空鼓，必须剔除后重新修补。洒水湿润时，要控制表面无明水但保持湿润状态，时间不少于30分钟，否则会吸收面层水分导致强度下降。

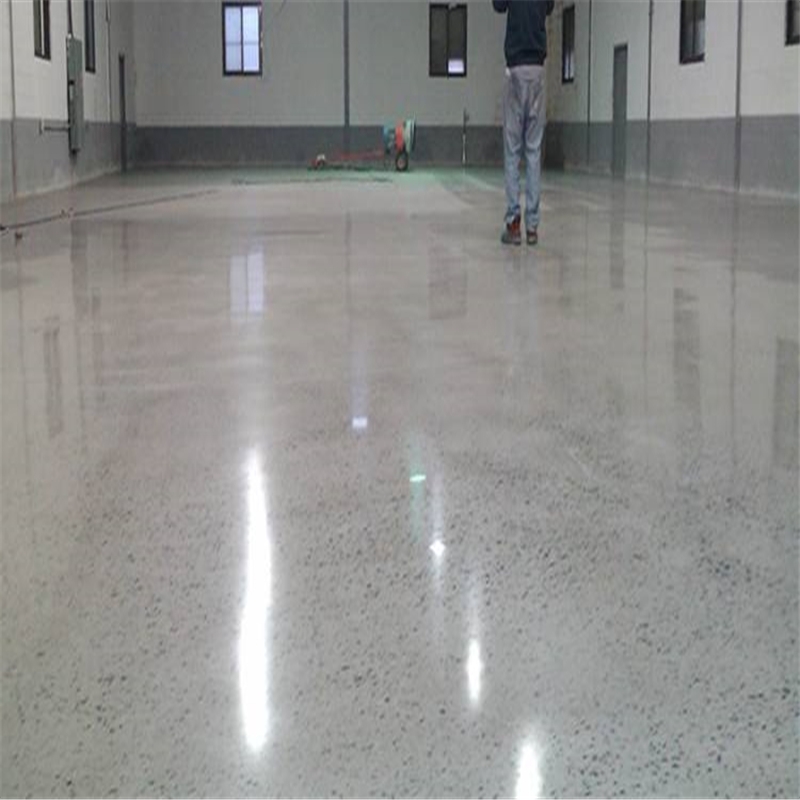

冲筋和灰饼的间距控制在1.5-2.0米，厚度必须大于20mm，实际施工中我要求灰饼上表面就是最终标高线。铺浆前要刷一层水灰比0.4-0.5的水泥浆结合层，随刷随铺，面积不宜过大，避免干涸后形成隔离层。砂浆铺设后用木刮尺刮平，再用铁抹子压三遍：第一遍出浆，第二遍初凝后压平凹坑，第三遍终凝前压光。注意第三遍必须在终凝前完成，否则压不出光泽度。

质量验收标准与常见问题处理

验收依据是《建筑地面工程施工质量验收规范》GB 50209-2010，不发火地面必须做不发火性试验，采用砂轮打磨法或冲击试验法。表面平整度用2米靠尺检查，偏差不超过3mm。养护时间不少于7天，前3天必须保持表面湿润，覆盖塑料薄膜或湿麻袋，温度低于5℃时严禁施工。

常见问题有两种：一是表面起砂，原因是水灰比过大或压光时机不准，解决方法是严格控制坍落度，并在初凝前用铁抹子多压一遍；二是空鼓，原因是基层未清理干净或结合层涂刷不当，处理方案是小面积空鼓用环氧树脂注浆，大面积空鼓必须凿掉重做。以某化工厂防爆车间为例，40厚C25不发火地面施工后，用锤击法检测空鼓面积控制在5%以内，才算合格。

适用场景与设计选型建议

40mm厚度适用于轻载地面，如配电室、控制室、实验室等人员行走区域。如果涉及叉车或轻型货车通行，建议厚度增加到60-80mm，强度提升至C30。设计选型时，要同时标注不发火等级和抗渗等级，例如“不发火细石混凝土地面，厚度40mm，强度C25，抗渗等级P6”。材料采购时，要求供应商提供骨料的不发火检测报告和配合比验证报告，避免现场试配耽误工期。

实际操作中，有些设计院会漏掉分格缝的设置。40厚地面必须设置缩缝，间距不超过6米，缝宽5-8mm，深度为厚度的1/3，用弹性密封胶填缝。否则温度变化会导致不规则裂缝，影响不发火性能。
