早强型灌浆料的养护时间，在标准条件下（20℃±2℃）通常是3天。但现场施工中，决定能否结束养护的不是“天数”，而是灌浆料实际达到的抗压强度是否满足设计要求，以及下一道工序对强度提出的具体指标。下面我从一个干了15年现场材料工程师的角度，把养护时间的决定逻辑和实操细节说清楚。

养护时间不是死数字，强度说了算

很多施工队拿到产品说明书，看到“养护3天”就卡着点拆模、上荷载，这是最容易出问题的。以我们做过的某高铁桥梁支座灌浆项目为例，当时环境温度只有5℃，说明书上写的“24小时终凝、3天达到50MPa”完全不适用。实际我们在5℃条件下养护了7天，才达到设计要求的C60强度。

早强型灌浆料的水化反应对温度极其敏感。温度每降低10℃，水化速度大约会减缓一半。所以，养护时间的核心判断依据应该是现场同条件养护试块的抗压强度，而不是单纯看日历。一般建议：当同条件试块强度达到设计值的75%以上，且不低于20MPa时，才能进行下一道工序。

前24小时的“黄金养护期”怎么抓

早强型灌浆料之所以“早强”，是因为其水泥颗粒更细、外加剂活性更高，这导致它在浇筑后的头12小时水化放热非常集中。我见过一个厂房设备基础项目，工人浇完灌浆料后没覆盖，又赶上大风天，表面水分蒸发太快，结果表面起皮、起砂，强度直接打了七折。

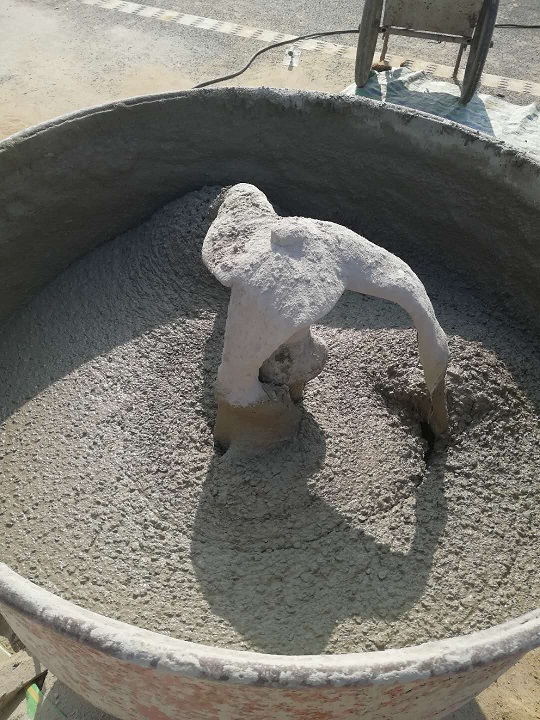

实际操作中，浇筑完成后应立即用塑料薄膜或湿草帘覆盖，并在2小时后开始第一次洒水养护。前24小时内，必须保证灌浆料表面始终处于湿润状态，不能有干湿循环。经验上来说，前24小时的养护质量，决定了最终强度的70%。如果这个阶段没管好，后面养护再久也补不回来。

冬季和高温天，养护时间怎么调

冬季施工（低于5℃）是养护问题的重灾区。灌浆料在低温下强度增长极慢，甚至可能因为内部水分结冰导致结构破坏。我们在东北某电厂项目上，采用了热水拌合（水温不超过40℃），浇筑后立即覆盖保温被，并用电热毯辅助加热。在这种措施下，养护时间延长到了7天，才达到常温下3天的强度。如果环境温度低于0℃，建议养护时间至少翻倍，并配合暖棚法施工。

高温天（超过30℃）又是另一个极端。灌浆料凝结速度加快，容易产生塑性收缩裂缝。此时养护要提前：浇筑后30分钟内就要开始覆盖保湿。养护时间虽然可以缩短到2天，但洒水频率要加密，白天每隔1小时就要洒一次，防止表面失水过快。我们实测过，高温天如果不及时养护，1天强度可能只有正常养护的60%。

不同施工部位，养护终点怎么定

养护时间最终要服务于施工进度和安全。如果是设备基础二次灌浆，一般要求养护到强度达到设备安装要求的70%以上，通常需要3-5天。但如果是桥梁支座灌浆，因为要承受支座调整时的剪切力，我们通常要求养护到设计强度的100%，并至少保持湿润养护7天。

还有一个容易被忽略的点：养护结束后的“去养护”过程。不能突然停止洒水，要逐渐减少浇水次数，让灌浆料表面有个适应过程。否则，表面急剧干燥收缩，容易产生微裂缝。我们一般建议在计划结束养护前1天，将洒水频率降低一半，让材料自然过渡到干养护状态。
