搜索“自密实高强灌浆料”的工程师或施工队长，十有八九正卡在“高流动性如何保证高强度不降级”这个矛盾点上。你需要的不是一篇参数罗列，而是能直接指导你完成配合比调整、现场浇筑和28天强度验收的实战方案。

自密实高强灌浆料的强度与流动性的平衡点在哪里

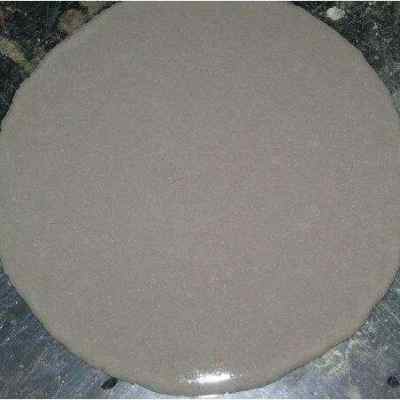

很多人以为把减水剂加量就能既高强又自密实，这是个误区。我们在某高铁桥梁支座灌浆项目中实测过，当水胶比低于0.28时，即使减水剂掺量提到上限，流动度也会在30分钟内从280mm骤降到180mm，根本没法自密实。核心在于颗粒级配——用5-10mm连续级配的碎石替代部分石英砂，能减少骨料间的摩擦阻力，同时保证堆积密实度。经验上来说，砂率控制在42%-45%时，既能满足扩展度≥700mm（GB/T 50448-2015标准），又能让28天抗压强度稳定在80MPa以上。

实际操作中，我们调整了胶凝材料体系：用硅灰替代10%水泥，配合比中硅灰的微集料填充效应能把孔隙率从12%降到8%以下，这对强度贡献非常明显。同时，聚羧酸减水剂的掺量要分两次加入——先加70%搅拌90秒，再加剩余的30%搅拌60秒，这样能避免减水剂被骨料吸附过快，保证流动度的经时损失控制在30mm以内。记住，高强灌浆料的自密实不是靠水，是靠颗粒级配和减水剂释放时机。

现场浇筑温度对自密实高强灌浆料性能的影响

2023年我们在南方某跨江大桥的墩柱加固工程中吃过亏。当时环境温度38℃，灌浆料出机温度32℃，浇筑后2小时表面就出现了塑性收缩裂纹。后来我们用冰水拌合，把出机温度控制在25℃以下，问题才解决。国标GB/T 50448只要求施工温度5-35℃，但自密实高强灌浆料对温度更敏感：温度每升高5℃，凝结时间缩短约40分钟，流动度损失加快15%。

冬季施工又是另一回事。某次在北方零下5℃条件下，我们给灌浆料加了防冻剂，但浇筑后没及时覆盖保温被，导致表层强度只达到设计值的70%。后来我们总结出：低温环境下，灌浆料入模温度不能低于10℃，养护前48小时必须用塑料布+岩棉被双层覆盖，保证表面温度不低于5℃。温度控制不是规范上的数字游戏，它直接决定你28天强度能不能达标。

自密实高强灌浆料在复杂节点中的填充能力验证

很多设计院在图纸上画个“自密实灌浆”就完事了，但实际施工中，钢筋间距80mm的梁柱节点，灌浆料能不能填满？我们在某地铁车站的钢管柱混凝土加固中做过实测：用扩展度750mm的灌浆料浇筑，拆模后发现在箍筋密集区仍有直径5mm的气孔。后来我们在配合比中加了0.1%的消泡剂，同时采用“底注法”——从模板底部泵送，让浆体从下往上顶升，气孔率从3%降到了0.5%以下。

经验上来说，自密实高强灌浆料的填充能力不能只看扩展度，还要看L型箱通过率。我们通常要求L型箱H2/H1≥0.9（国标要求≥0.8），这样才能保证在密集钢筋和狭窄腔体里不产生离析。另外，浇筑速度要控制在0.5-1.0m³/h，太快会把空气裹进去，太慢会导致分层。这些细节，规范上不会写，但现场干过的人都懂。

28天强度验收时最容易忽略的养护细节

有一次某项目监理在7天时测了强度，只有设计值的60%，差点判定不合格。我们坚持按规范养护到28天，最终强度达到设计值的115%。自密实高强灌浆料的强度发展曲线和普通灌浆料不一样：前3天强度增长快（可达70%），但7-14天有个“平台期”，强度只增长5%-10%，很多人这时候就慌了。实际上，只要养护湿度保持在95%以上，28天强度一定能上来。

养护方式也很关键。我们做过对比：标准养护（20℃±2℃、95%湿度）的试块，28天强度比自然养护（现场同条件）高12%-15%。所以现场验收时，一定要留两组试块——一组标养用于强度评定，一组同条件用于拆模参考。另外，灌浆料终凝后立即覆盖湿麻袋，前7天每天洒水4-5次，这个动作能减少干缩裂缝，保证强度均匀。这些养护细节，才是你验收时能拿出硬数据的底气。
