阻锈剂掺量不是拍脑门定的，也不是按说明书抄就行。现场施工中，掺量少了没效果，钢筋照锈不误；掺量多了不仅浪费钱，还可能影响混凝土的凝结时间和后期强度。这篇文章直接告诉你，掺量到底怎么定，依据是什么，现场怎么调。

阻锈剂掺量的设计依据，不能只看说明书

很多施工队拿到阻锈剂产品，第一反应是按厂家推荐掺量投料。经验上来说，这往往不靠谱。厂家的推荐值通常是在标准实验室条件下得出的，比如温度20℃、湿度60%、水灰比0.4的基准混凝土。但现场情况千差万别——你用的水泥是P.O42.5还是P.O52.5？砂子含泥量多少？氯离子背景浓度多高？这些都会直接影响阻锈剂的实际效果。

按照GB/T 50448-2015《混凝土结构耐久性设计规范》的要求，阻锈剂的掺量应当根据混凝土中氯离子含量的临界值来反推。简单说，你得先知道你的混凝土里有多少氯离子，再根据阻锈剂的阻锈效率（通常产品会给出每1%掺量能抵消多少氯离子），算出需要加多少。这个逻辑，很多厂家说明书上根本没写。

实际操作中，我们在一座跨海桥梁的墩柱施工时，现场实测氯离子含量达到0.15%（占胶凝材料质量），而设计要求氯离子临界值控制在0.08%以内。按某品牌阻锈剂的数据，每1%掺量可降低0.03%的氯离子侵蚀风险，最终我们按3%的掺量投料，而不是厂家的“推荐掺量2%”。三年后取芯检测，钢筋无锈蚀迹象，而相邻标段按2%掺量施工的构件，已经有轻微锈斑。

掺量不是一成不变，要根据施工温度和湿度动态调整

阻锈剂的化学反应对温度很敏感。在夏季高温（35℃以上）环境下，阻锈剂中的活性成分反应速度加快，如果还按标准掺量加，可能导致早期水化过快，混凝土出现假凝或强度倒缩。我们曾在某跨海大桥的承台施工中，遇到连续三天40℃的高温，按原设计2.5%掺量投料，结果混凝土初凝时间从正常的6小时缩短到2.5小时，根本无法振捣。后来紧急调整到1.8%掺量，同时配合缓凝剂，才解决了问题。

相反，冬季低温（低于5℃）时，阻锈剂的活性会显著下降。经验数据表明，温度每降低10℃，阻锈效率大约下降15%-20%。所以在冬季施工中，我们通常会把掺量提高0.5%-1%，或者配合加热水、蒸汽养护来保证效果。例如，在东北某高铁桥墩的冬季施工中，环境温度-10℃，我们将阻锈剂掺量从2%提高到3%，同时用热水拌合（水温60℃），混凝土入模温度控制在15℃以上，最终28天强度达到设计值的110%，钢筋保护层电阻率测试合格。

湿度同样影响掺量决策。在相对湿度低于40%的干燥环境下，混凝土内部水分蒸发快，阻锈剂难以充分扩散。这种情况下，掺量提高0.3%-0.5%的同时，必须加强养护——覆盖塑料薄膜或喷涂养护剂，否则加再多阻锈剂也白搭。

不同阻锈剂类型，掺量计算逻辑完全不同

目前市场上主流的阻锈剂分两类：无机类（如亚硝酸钙）和有机类（如胺类、酯类）。它们的掺量计算方式不一样，混用更危险。无机类阻锈剂靠与氯离子结合生成稳定络合物来阻锈，掺量直接与氯离子浓度挂钩，一般按氯离子质量的2-3倍计算。例如，如果混凝土中氯离子含量为0.1%，亚硝酸钙的掺量应为0.2%-0.3%。但亚硝酸钙会降低混凝土的pH值，掺量超过0.5%时，反而可能诱发钢筋钝化膜破坏，这个坑我们踩过。

有机类阻锈剂则通过吸附在钢筋表面形成保护膜来阻锈，掺量主要与钢筋表面积相关，而不是氯离子浓度。以某项目为例，桥墩配筋率为2.5%，钢筋总表面积约1200㎡，我们按每平方米钢筋表面需要0.8L有机阻锈剂计算，最终掺量为胶凝材料质量的1.5%。但有机类阻锈剂对混凝土含气量有影响，掺量超过2%时，含气量可能从3%飙升到6%，导致强度下降10%-15%。所以，每次调整掺量后，必须现场做含气量测试。

特别提醒：不要混合使用不同品牌的阻锈剂。不同厂家的阻锈剂成分可能冲突，比如无机类的钙离子与有机类的羧酸根反应生成沉淀，不仅浪费材料，还堵塞混凝土孔隙。我们曾在某码头工程中吃过这个亏，两个标段用了不同厂家的阻锈剂，交接处混凝土出现大量蜂窝麻面，最后全部凿除重做。

现场验证掺量的三个土办法，比实验室报告管用

实验室配合比报告上的掺量，到现场必须重新验证。第一个办法是“钢筋电极电位法”。在现场浇筑前，取一组混凝土试块，埋入钢筋电极，用万用表测自然电位。如果电位在-200mV以下（相对于硫酸铜电极），说明混凝土中氯离子活性高，阻锈剂掺量不足，需要追加0.3%-0.5%。这个方法我们在某污水处理厂池体施工中用过，现场测出电位-280mV，比实验室报告的-150mV差很多，果断把掺量从2%提到2.8%，最终五年后检查，池壁钢筋完好。

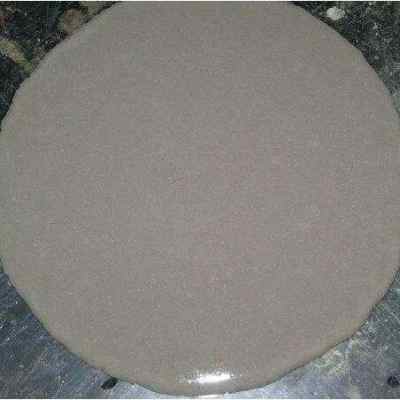

第二个办法是“凝结时间对比法”。取现场混凝土拌合物，分两组：一组按设计掺量加阻锈剂，一组不加。同时测初凝和终凝时间。如果加阻锈剂的那组凝结时间比不加的缩短超过30分钟，说明掺量偏高，需要降低；如果延长超过60分钟，说明掺量偏低或阻锈剂活性不足。这个对比试验只需2小时，现场就能出结果。

第三个办法是“氯离子渗透深度测试”。在浇筑28天后，取芯样，用硝酸银滴定法测氯离子渗透深度。如果渗透深度超过保护层厚度的1/3，说明阻锈剂掺量不足，需要后续补喷阻锈剂或增加保护层厚度。我们在某沿海公路桥梁的定期检测中，发现按2%掺量施工的墩柱，氯离子渗透深度已达25mm（保护层厚度50mm），而按3%掺量施工的只有12mm，差距非常明显。

掺量超标的代价，不仅是钱的问题

阻锈剂掺量过高，最直接的后果是混凝土强度下降。以某品牌有机类阻锈剂为例，当掺量从2%提高到4%时，混凝土28天抗压强度从42.5MPa降到36.8MPa，降幅超过13%。这是因为过量阻锈剂会包裹水泥颗粒，阻碍水化反应。在某高层建筑地下室施工中，施工队为了“保险”把掺量加到3.5%，结果28天强度只达到设计值的85%，最后不得不加固处理，多花了200多万。

另一个隐患是耐久性反而变差。过量阻锈剂会增加混凝土的孔隙率，尤其是大分子有机阻锈剂，在混凝土硬化后会逐渐析出，留下微细孔道，成为氯离子和水分的新通道。我们曾对一批过量掺加阻锈剂的预制构件进行电通量测试，结果显示电通量从800库仑飙升到1500库仑，抗渗等级从P10降到P6。所以，阻锈剂不是越贵越好、越多越好，精准才是关键。

经验上来说，最稳妥的做法是：先按规范计算理论掺量，再根据现场温度、湿度、原材料波动调整，最后通过电极电位或凝结时间试验验证。这个流程下来，既不会浪费材料，也不会留下隐患。我们在某跨海大桥的三年跟踪监测中，按这个流程施工的构件，钢筋腐蚀电流密度始终低于0.1μA/cm²，而凭经验瞎掺的构件，已经有0.5μA/cm²的腐蚀信号。
