座浆料是一种用于设备基础、钢结构柱脚、桥梁支座等部位，在二次灌浆前铺设的、具有特定流动度和膨胀率的水泥基或特种砂浆。简单说，它就是让上部构件与混凝土基础“严丝合缝”的那层关键过渡材料。很多同行把它和普通灌浆料混用，但在实际工程中，选错座浆料或施工不当，会导致设备沉降、支座脱空，后期维修成本极高。

座浆料和灌浆料到底是不是一回事

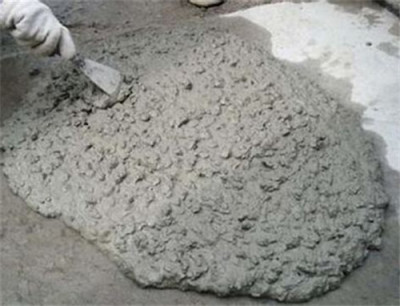

不少工地上把座浆料和灌浆料混着叫，但两者在设计逻辑和施工要求上有明显区别。座浆料的核心功能是“承垫”与“找平”，它需要具备较高的塑性，能在不支模的情况下堆成馒头状，承受上部构件压力后不塌陷、不流淌。而灌浆料更强调“流动填充”，依靠自重或微压力灌入狭窄缝隙。以某高速铁路桥梁支座安装项目为例，我们曾用C60座浆料替代普通灌浆料，因为支座底面与垫石顶面间隙只有3-5厘米，需要人工手工铺筑并压实，普通灌浆料流动性太强，无法成型。

从标准上看，座浆料通常参照《水泥基灌浆材料应用技术规范》GB/T 50448-2015中关于“塑性座浆料”的条款执行，其流动度要求一般为120-140mm（跳桌法），比普通灌浆料（通常≥290mm）低得多。实际操作中，判断座浆料是否合格，最直接的方法是用手捏成团，落地即散，而不是像稀泥一样摊开。

选座浆料时最容易踩的三个坑

第一个坑是只看强度标号，不看弹性模量。在某钢厂轧机基础维修中，施工队选了C80的高强座浆料，结果设备运行半年后出现细微沉降。我们复测发现，座浆料强度没问题，但弹性模量过高，与基层混凝土（C30）变形不协调，在动荷载下产生脱层。经验上来说，座浆料的弹性模量应控制在基层混凝土的1.2倍以内，而不是一味追求高强。

第二个坑是忽略早期膨胀率。座浆料在硬化初期必须产生0.02%-0.05%的微膨胀，才能补偿塑性收缩。去年某风电基础安装项目，使用了一种市面常见的座浆料，养护7天后检查，发现支座与座浆料接触面有发丝状裂缝。取样检测，其24小时膨胀率仅为0.008%，远低于国标要求的0.02%。换了另一款膨胀组分更稳定的产品后，问题才解决。

第三个坑是施工温度与材料不匹配。座浆料分普通型（5℃-35℃）和低温型（-5℃-10℃）。某北方项目在11月施工，气温已降至2℃，仍用普通型座浆料，结果三天后强度只达到设计值的40%。后来改用低温型并配合热水拌合（水温不超过40℃），才达到预期。

现场搅拌和铺筑的硬核操作细节

座浆料搅拌时，加水量必须严格按产品说明书控制，误差不能超过0.5%。我们做过对比试验：某品牌座浆料，推荐加水量为13.5%，当加到14%时，流动度从130mm升到165mm，抗压强度从62MPa降到51MPa。现场施工时，最好用电子秤称水，别靠感觉。搅拌时间也很关键，用强制式搅拌机至少3分钟，手电钻搅拌器（配专用搅拌头）需4分钟以上，直到浆体均匀、无干粉团。

铺筑座浆料前，基础表面必须凿毛并充分润湿，但表面不能有明水。在某立交桥支座更换项目中，工人用喷壶洒水后没等表面干燥就铺料，结果座浆料与基层粘结强度降低了30%。正确做法是：洒水后静置30分钟，用干布擦去积水，然后刷一层界面剂（水泥净浆或专用界面处理剂），再铺座浆料。铺筑时用钢抹子反复压实，排出气泡，顶部抹成中间略高的弧形，便于上部构件安装时挤出多余浆料。

养护和验收的实测标准

座浆料养护不能马虎。夏季施工，铺筑后2小时内必须覆盖湿麻袋或塑料薄膜，防止水分蒸发过快导致干裂。冬季施工则要覆盖保温被，环境温度低于5℃时，养护期应延长至7天以上。在某粮仓设备基础项目中，我们曾用红外测温仪监测座浆料内部温度，发现冬季养护时，表面温度比内部低8℃，这会导致内外收缩不一致。解决办法是：在覆盖层内加设电热毯，保持温度梯度不超过5℃。

验收时除了看28天抗压强度，还要检查饱满度。用塞尺检查支座与座浆料的接触面，间隙不应大于0.1mm。另一个容易被忽略的指标是竖向膨胀率：用千分表测量，养护3天后的竖向膨胀率应在0.02%-0.05%之间。如果膨胀率过大（超过0.1%），会导致支座顶升；过小则可能脱空。我们曾在一个项目中，因为座浆料膨胀率偏大（0.12%），导致钢柱标高整体抬高3mm，最后不得不重新调整，浪费了两天工期。

什么时候该用特种座浆料

普通座浆料适用于常温、无腐蚀、静荷载环境。但如果遇到化工车间、沿海盐雾环境，就得用抗硫酸盐型或耐氯离子渗透型座浆料。某化工厂酸洗车间基础维修，普通座浆料使用两年后表面粉化，强度下降40%。换成抗硫酸盐座浆料（水胶比0.32，掺入6%硅灰）后，使用五年仍完好。另外，对于有震动荷载的设备基础（如冲压机、破碎机），建议选用聚合物改性座浆料，其韧性更好，能吸收部分振动能量。

高温环境（如炼钢车间出钢口附近）需用耐热座浆料，骨料采用耐火材料，使用温度可达300℃。低温环境（如冷库基础）则需用早强防冻型，能在-10℃条件下正常硬化。选型时不要只看产品名称，要核对具体的技术参数表，尤其是工作温度范围、抗冻融循环次数、氯离子扩散系数等关键指标。
