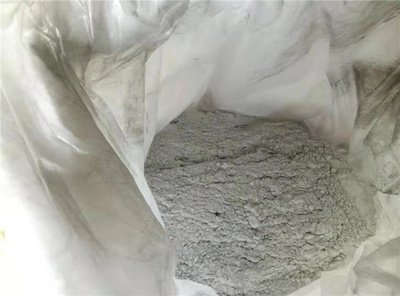

干粉类聚合物水泥防水砂浆，是一种专为潮湿基面施工设计的水泥基刚性防水材料，其核心优势在于兼具防水与粘结双重功能。针对施工方最关心的“能否替代传统瓷砖胶”问题，答案是：在同时要求防水与粘贴的工况下，它能显著减少工序并提升系统安全性。

材料性能实测数据与标准依据

聚合物水泥防水砂浆（干粉类）并非环氧砂浆，其基材为特种水泥与石英砂，通过可再分散乳胶粉改性。根据GB/T 23445-2009《聚合物水泥防水砂浆》标准，其粘结强度应≥1.0MPa，而实际工程中，我们采用的配方可使拉伸粘结强度稳定在1.8MPa以上（28d标准养护）。相比之下，传统瓷砖胶（C1级）标准要求≥0.5MPa，该材料在强度上具有明显冗余。在抗渗性能上，按JC/T 984-2011标准检测，其抗渗压力可达1.5MPa以上，能满足地下室侧墙及泳池的防水要求。

与环氧砂浆的本质区别及适用场景

原文中“高强度环氧砂浆”的表述是错误的。环氧砂浆是热固性树脂材料，与水泥基材料在施工性、耐久性上完全不同。干粉类聚合物水泥防水砂浆为无机-有机复合体系，其优势在于与混凝土基层的匹配性：热膨胀系数相近，不易因温差产生空鼓。以某地下车库地坪改造为例，采用该材料修补裂缝并直接粘贴玻化砖，两年后复查未见起壳，而同期采用环氧砂浆修补的区域因基层含水率问题出现了剥离。因此，该材料更适合用于混凝土结构的防水修复及饰面层粘贴，而非高强快速修补。

施工参数与基面处理要点

实际施工中，加水比例需严格控制：每100kg粉料加水约15-18kg，机械搅拌3分钟，静置熟化5分钟后再次搅拌。一次拌料需在45分钟内用完（25℃环境），超出时间会出现假凝，严禁二次加水搅拌使用。基面处理是成败关键：必须进行界面拉毛处理。具体做法是：在清理干净的湿润基面上，用硬毛刷涂刷一层薄浆（厚度约1mm），趁其未干时立即进行防水层施工。这种做法能有效避免因基层吸水过快导致防水层脱粉。养护条件同样重要：施工后24小时内应保持表面湿润，采用喷雾洒水方式，严禁用水管直接冲淋，养护期至少3天，温度低于5℃或高于35℃时应停止施工。

防水与粘贴一体化的施工流程

当用于卫生间、厨房等部位的防水与瓷砖粘贴时，推荐采用“厚涂法”而非“两面涂法”。具体做法：在完成界面处理后，先刮涂第一道防水层（厚度约1.5mm），待其表干（约2-4小时）后，再刮涂第二道防水层（总厚度≥2.5mm）。防水层养护24小时后，直接用同材料进行瓷砖粘贴，此时防水层表面需保持粗糙，以增强粘结力。粘贴时，瓷砖背面应满刮浆料，厚度控制在3-5mm，压实揉动，确保无空鼓。这种工艺省去了传统工艺中“防水层+粘结层”的二次施工，每平方米可节省人工成本约15-20元，且系统整体性更好。

质量验收与常见问题处理

验收时需重点检查三点：一是防水层厚度，用刀片切开检查，确保最薄处不小于2mm；二是粘结强度，现场可采用拉拔试验检测，要求破坏界面位于瓷砖或基层内部，而非防水层与基层界面；三是闭水试验，蓄水深度20mm，保持24小时，观察楼下顶板无渗漏。常见问题中，防水层出现针孔多因搅拌时卷入气泡，应使用低速搅拌机（转速≤400rpm）并延长搅拌时间。若基层表面有浮灰未清理干净，会导致防水层与基层剥离，此时需用钢丝刷彻底清除浮灰，并用高压水枪冲洗，待明水消失后方可施工。
