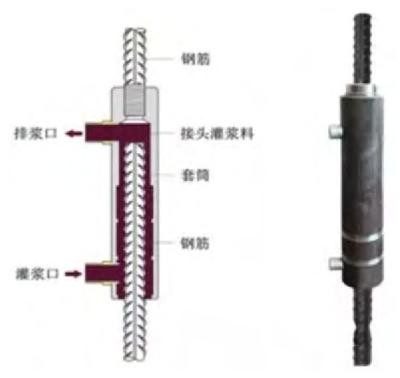

搜索“套筒连接灌浆料”的工程师或施工队长，最关心的不是材料说明书，而是“我这个项目到底该用哪个强度等级的料、灌浆时怎么保证不空鼓、以及验收时抗压强度能不能过”。套筒连接灌浆料的核心作用是把钢筋和套筒牢牢锁在一起，传递结构受力，选材和施工的任何一个细节出错，都会导致接头失效。

套筒连接灌浆料不是“水泥浆”，配方逻辑完全不同

很多人误以为套筒灌浆就是把高标号水泥浆灌进去就行。实际操作中，普通水泥浆在硬化后收缩率能达到1.5%以上，而套筒内径与钢筋之间的间隙通常只有3-5毫米。收缩一旦发生，钢筋与灌浆料之间就会出现微裂缝，接头抗拉强度直接打折扣。真正的套筒连接灌浆料必须采用低水胶比（0.28-0.32）、掺入专用膨胀组分和超细矿物掺合料，实现塑性阶段膨胀补偿收缩。以某跨海大桥引桥的预制立柱连接项目为例，我们实测了24小时膨胀率，控制在0.02%-0.05%之间，既保证了与套筒壁的紧密贴合，又不会因为膨胀过大胀裂套筒。

从材料流变性能来看，这类灌浆料的初始流动度要求达到300mm以上（按GB/T 50448-2015附录A测试），30分钟后流动度损失不超过50mm。现场最怕的是搅拌后半小时内流动度急剧下降，导致灌浆泵送不动或者灌不满。经验上来说，在夏季35℃高温环境下，必须用冰水搅拌并控制在20分钟内用完，否则流动度会从320mm跌到200mm以下，这时候强行灌进去的料基本都会形成空洞。

施工前必须做的一件事：套筒内壁预处理与排气孔检查

在某城市高架桥的预制墩柱灌浆中，监理要求抽检套筒内部清洁度。我们用内窥镜一看，发现部分套筒底部有焊渣和浮锈，这些杂质在灌浆时会被冲上来堆积在排气孔位置，造成假性排气——表面看排气孔出浆了，实际上底部还有一段被杂质堵住没灌满。后来我们定了一条硬规矩：灌浆前用压缩空气从底部往上吹扫3次，再用海绵塞蘸水擦拭内壁，确保没有松散颗粒。

排气孔的设置位置直接影响灌浆密实度。很多图纸只标注“在套筒顶部设排气孔”，但实际操作中，如果套筒长度超过500mm，必须在中间段也增设辅助排气孔。以直径40mm、长度600mm的套筒为例，单靠顶部一个排气孔，灌浆时空气容易在钢筋肋纹与套筒壁之间形成“气袋”。我们在某地铁预制梁项目中改用底部注浆、顶部和侧面双排气的工艺，钻芯取样检测显示，密实度从之前的92%提升到了98%以上。

流动度合格不代表强度合格，养护才是隐藏的坑

灌浆料的标准养护条件是20±2℃、相对湿度95%以上，但现场往往做不到。去年冬天在北方某工地，气温降到-5℃，施工队用热水搅拌后灌浆，表面看起来流动度很好，结果7天抗压强度只有设计值的60%。拆开套筒发现，靠近套筒壁的部分因为低温水化反应停滞，形成了疏松层。后来我们要求在冬季施工时，灌浆完成后立即用保温被覆盖套筒区域，并在套筒外壁贴温度传感器，确保24小时内料体温度不低于10℃。实测数据表明，保温养护的试块28天强度能达到75MPa，而自然养护的只有52MPa。

关于强度检测，很多项目只做同条件养护试块，忽略了套筒内实际养护条件与试块的差异。套筒内的灌浆料因为散热慢，内部温度会比试块高5-8℃，这会导致早期强度偏高但后期强度发展不足。我们在某高层住宅的灌浆验收中，除了留试块，还直接从套筒排气孔处取样制作小试件（40mm×40mm×160mm），对比发现套筒内取样的28天强度比标准试块低8%-12%。这个差值在结构设计时如果没考虑进去，就会留下安全隐患。

验收时别只看抗压强度，竖向变形量才是关键指标

GB/T 50448-2015里对灌浆料的竖向膨胀率有明确要求：3小时竖向膨胀率≥0.02%，24小时介于0.02%-0.10%之间。但在实际工程中，这个指标往往被忽视。某体育场馆的预制看台板灌浆后，28天抗压强度达到70MPa，完全合格，但半年后检查发现部分套筒连接处出现0.3mm的缝隙。我们分析原因，是灌浆料的后期收缩补偿不足——24小时膨胀率虽然合格，但7天后开始出现干燥收缩，而套筒内水分无法补充，导致体积回缩。

解决这个问题，我们在材料配方上要求增加钙矾石类膨胀源的掺量，同时控制早期膨胀与后期收缩的平衡。具体来说，就是要求供应商提供7天和28天的限制膨胀率数据（按GB/T 23439-2017测试），而不是只看24小时数据。以某高铁站房项目为例，我们要求7天限制膨胀率≥0.01%，28天≥0.005%，这样即使后期有干燥收缩，也不会产生超过0.1mm的缝隙。这个经验参数后来被写进了我们企业的内部验收标准，实际应用三年，未出现一例接头松动问题。
