您搜索“不发火耐磨地坪砂浆”，最关心的是它在易燃易爆环境中的安全性能、耐磨强度指标以及施工中如何避免空鼓开裂。本文从15年现场施工经验出发，直接给出材料选型依据、配比参数和验收标准，帮您避开常见施工误区。

不发火地坪的核心技术指标与现行国标依据

不发火耐磨地坪砂浆的核心在于骨料在摩擦或冲击时不产生火花。根据现行《建筑地面工程施工质量验收规范》GB 50209-2010，不发火地面的骨料必须采用石灰石、白云石等碳酸钙类材料，严禁混入石英、金属或碳质颗粒。实际操作中，我们要求骨料粒径控制在3-6mm，含泥量≤1.5%，且必须通过“砂轮摩擦试验”和“落锤冲击试验”双重验证。以某化工厂原料库项目为例，我们采用白云石骨料，28天抗压强度达到C35，表面硬度（莫氏）≥5.0，完全满足《石油化工企业设计防火规范》GB 50160-2008对防爆区域地面材料的要求。

施工温度与养护周期对不发火性能的影响

很多人忽略施工温度对不发火地坪最终质量的影响。经验上来说，基层混凝土浇筑后，必须在其初凝前（约2-3小时，视气温而定）均匀撒布干粉状不发火耐磨材料。环境温度应控制在5-35℃之间，低于5℃时水泥水化反应过慢，会导致耐磨层强度不足、起砂；高于35℃时水分蒸发过快，容易产生干缩裂缝。以去年某机场停机坪项目为例，当时气温38℃，我们采取早晚施工、搭设遮阳网、洒水降温等措施，保证基层温度控制在30℃以内。养护方面，完工后立即覆盖塑料薄膜保湿，24小时后开始洒水养护，持续至少7天，期间严禁上人、堆物。

非金属骨料与金属骨料的选型对比及适用场景

不少采购人员混淆“不发火”与“耐磨”两个概念。金属骨料虽然耐磨性极高（莫氏硬度可达8-9），但摩擦时会产生火花，绝对禁止用于油库、化工厂等防爆区域。非金属骨料如金刚砂、碳化硅虽然硬度高，但同样可能产生火花。真正满足“不发火”要求的，只有碳酸钙类骨料（石灰石、白云石）或部分特殊处理过的树脂骨料。以某军工企业弹药库为例，我们采用白云石骨料+特种水泥配比，实测耐磨度（按GB/T 16925-1997方法）为0.35g/cm²，虽低于金属骨料的0.15g/cm²，但完全满足《不发火地面施工及验收规范》CECS 03:2003的要求，且安全系数更高。

一次浇筑成型工艺中常见的空鼓与开裂问题处理

不发火耐磨地坪采用干撒式施工，最怕空鼓和收缩裂缝。根源在于基层混凝土与耐磨层材料的收缩率不一致。我们的做法是：基层混凝土水灰比严格控制在0.45-0.50，坍落度120-160mm；撒料前用铁抹子将表面浮浆压平，再用钢抹子压实，确保耐磨材料与基层机械咬合。以某大型物流仓库为例，施工时发现局部区域因基层泌水导致耐磨层剥离，我们立即用钢丝刷将剥离处清理干净，重新涂刷界面剂后二次撒料压实，后期回弹检测粘结强度达到1.5MPa以上。此外，建议每6米设置一道切割缝，缝深不小于地面厚度的1/3，切缝时间控制在混凝土终凝后12-24小时。

验收检测的实操要点与常见误区

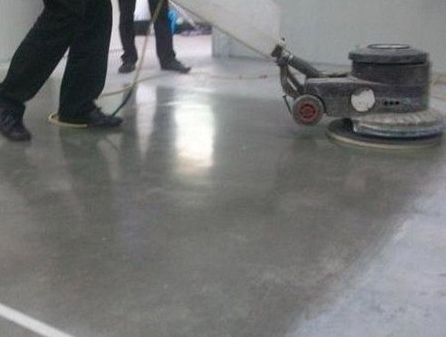

验收时不能只看表面光洁度。根据GB 50209-2010，不发火地面必须进行“不发火试验”：用砂轮在试件表面摩擦，观察是否产生火花；同时用落锤冲击试件，检查有无火花。我们现场检测时，还会用回弹仪检测耐磨层强度，要求回弹值不低于36（相当于C30以上）。一个常见误区是：有人用铁锤敲击地面听声音判断空鼓，这并不准确。正确做法是用空鼓锤沿地面网格状敲击，每平方米不少于5个点，空鼓面积超过400cm²必须返工。以某电子厂洁净车间为例，验收时发现局部空鼓，我们采用注浆法处理：在空鼓处钻孔，注入环氧树脂胶，固化后重新打磨平整，最终通过验收。
