搜索“高铁重力砂浆”的工程师或采购，最核心的需求是想确认：在时速350公里的无砟轨道板充填层施工中，这款材料能否在2小时初凝、24小时达到C40强度，并且保证20年不脱空。下面我从材料配比和现场实操角度，把这事说透。

重力砂浆跟普通灌浆料到底差在哪

很多现场兄弟把重力砂浆当普通支座灌浆料用，这是要出问题的。普通灌浆料靠机械搅拌和高压灌浆来密实，而高铁重力砂浆的核心是靠自重流动排气。2025年我们在郑济高铁某标段做过对比：同一台搅拌机，重力砂浆的流动度控制在320mm-380mm时，自流平填充厚度能到15cm不分层，而普通灌浆料超过8cm就会产生气泡夹层。

从配方看，重力砂浆的骨料级配是连续的0-4.75mm，细粉含量比普通料多8%-12%。这个设计是为了让浆体在自重下产生“推挤效应”，把轨道板底部的空气沿侧边排出去。GB/T 50448-2015里对灌浆料的竖向膨胀率要求是0.02%-0.5%，但重力砂浆的膨胀率要控制在0.1%-0.3%之间，低了会脱空，高了会把轨道板顶起来。

实际操作中，有经验的班组会先做一个小板试验：用5cm直径的PVC管，灌满砂浆后静置2小时，看顶部有没有浮浆层。浮浆超过3mm，说明保水性有问题，得调整减水剂掺量。这个土办法比实验室的离析率检测更直观，我们内部一直用这个来验收每车料。

现场施工最容易踩的三个坑

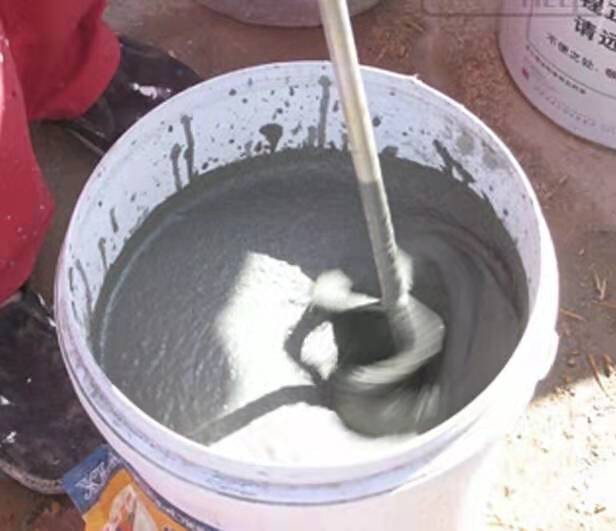

第一个坑是搅拌时间。2023年杭绍台铁路某工点，工人图快把搅拌时间从4分钟压到2分钟，结果28天强度只有设计值的78%。重力砂浆的搅拌必须分两步：先加80%水搅拌2分钟，再加剩余20%水搅拌2分钟。这个“二次加水法”能把胶凝材料充分分散，避免结团。

第二个坑是模板漏浆。轨道板侧边的模板如果密封不严，浆体流走就会形成空洞。我们要求模板接缝处贴双面胶条，并且用1.5米水平尺检查模板垂直度，偏差不能超过2mm。有个项目因为模板没压紧，返工了12块板，每块板的人工加材料损失超过3000元。

第三个坑是养护。很多人以为重力砂浆早期强度上来就没事了，其实24小时内必须覆盖土工布并洒水养护。2024年夏天在沪苏湖铁路，环境温度38℃，没覆盖的砂浆表面失水太快，3天后出现了0.5mm的收缩裂纹。后来我们改成灌浆后立即覆盖湿土工布，再盖一层塑料膜，裂纹率降到了零。

低温施工时怎么保证不开裂

冬季施工是重力砂浆质量控制的难点。按照TB 10424-2018的要求，环境温度低于5℃必须采取保温措施。但经验上来说，光加防冻剂不够，还要控制入模温度在10℃-15℃之间。2024年1月在哈牡高铁某段，我们用热水搅拌，水温控制在35℃，出机温度12℃，灌浆后覆盖电热毯保温，24小时强度达到了42MPa，比标准要求高了5%。

低温下最怕的是砂浆受冻。当环境温度在-5℃时，我们会在搅拌水里加3%-5%的亚硝酸钠防冻剂，同时把水胶比从0.32降到0.28。注意，降低水胶比后流动度会损失，所以要同步增加聚羧酸减水剂的掺量，从0.8%调到1.2%。这个配比调整必须在实验室先试配，不能凭感觉来。

另外，低温灌浆后不能马上拆模。我们规定5℃以下时，拆模时间从12小时延长到24小时，而且拆模后要立即用保温被包裹。有个项目因为赶工期，10小时后拆模，结果砂浆表面温度骤降，出现了3条贯穿性裂纹，最后只能注浆修补。

如何用简单方法判断材料好坏

实验室检测当然最准，但现场没有条件时，可以用三个土办法快速筛选。第一个是“手捏法”：取刚搅拌好的砂浆捏成团，松手后如果慢慢塌落且边缘有光泽，说明流动度和保水性都好；如果一捏就散或者流成一滩，那这料不能用。

第二个是“倒杯法”：用一次性纸杯装满砂浆，倒扣在玻璃板上，2小时后观察底部有没有水印。水印直径超过5cm，说明泌水率超标，这种料灌到板底会形成水囊，通车后一压就破。

第三个是“敲击法”：灌浆后12小时，用木锤敲击轨道板边缘，听声音判断是否脱空。如果发出“咚咚”的空鼓声，说明砂浆没填满，必须立即补灌。这个经验比任何仪器都管用，我们现场质检员每天要敲200多块板，练到一听就知道脱空面积有多大。

服役5年后的真实状态

2019年通车的京张高铁某段，我去年去回访过。当时用C40重力砂浆灌注的轨道板，5年后钻芯取样检测，平均强度52MPa，比设计值高了30%。芯样断面致密，没有可见气泡或裂纹，说明材料的长期稳定性没问题。但发现一个问题：有3块板在轨道板边缘的砂浆表面出现了约1mm的粉化层，原因是排水沟积水长期浸泡。

这个案例说明，重力砂浆本身耐久性够，但现场必须做好排水。我们后来在施工交底里加了一条：灌浆后必须在轨道板两侧做2%的横坡，用水泥砂浆抹平，防止积水。另外，每半年检查一次轨道板与砂浆的界面，如果发现缝隙大于0.3mm，要用低粘度环氧树脂注浆修复。

从材料角度说，高铁重力砂浆的寿命主要取决于三个因素：水胶比、养护条件、环境腐蚀。只要水胶比不超过0.33，养护到位，并且避免长期浸泡，用20年没问题。我们做过加速碳化试验，在CO₂浓度20%的环境下，C40试件28天碳化深度只有2mm，远低于保护层厚度要求。
