搜索“C60水泥基灌浆料”的工程师或采购，核心是想确认：这种材料能否在关键承重部位（如设备基础、桥梁支座）达到C60的立方体抗压强度标准，以及施工中如何避免强度离散和收缩开裂。下面直接讲干货，从材料选型到现场实操，把十五年里踩过的坑和验证过的数据说清楚。

C60灌浆料与普通C60混凝土的本质区别

很多人误以为C60灌浆料就是把C60混凝土的骨料粒径做小。实际上，两者在胶凝体系和骨料级配上有根本差异。普通C60混凝土靠粗骨料骨架承力，而灌浆料必须依靠细骨料紧密堆积和超高减水剂实现自流平，同时满足水泥基灌浆料在2小时内的竖向膨胀率要求（GB/T 50448-2015规定0.1%~0.5%）。

在某电厂汽轮机基础灌浆项目中，我们曾用C60混凝土替代专用灌浆料，结果在3个月后出现了5mm的收缩缝，导致二次灌浆层脱空。经验上来说，承重设备的灌浆层厚度通常只有30~80mm，这个厚度下混凝土无法形成有效的粗骨料嵌锁结构，必须用灌浆料。

配合比设计的三个关键控制点

C60灌浆料的胶凝材料用量通常在550~620kg/m³，水胶比严格控制在0.28~0.32之间。我们做过对比：水胶比从0.30提到0.34，28d强度会从68MPa直接掉到52MPa，而且收缩率增加40%。另一个容易忽视的点是膨胀剂的掺量——掺少了起不到补偿收缩作用，掺多了会导致后期强度倒缩。

在某高铁支座灌浆工程中，现场温度35℃，我们通过调整缓凝组分，将流动度保持时间从30分钟延长到45分钟，保证了80个支座在高温下全部顺利浇筑。实测数据显示，调整后的3d强度达到48MPa，28d强度71MPa，完全满足C60要求。

施工环境对强度的影响超出预期

基面处理是决定C60灌浆料成败的第一道工序。我们检测过一组数据：在未凿毛的混凝土基面上浇筑，界面粘结强度只有1.2MPa；而经过凿毛并充分润湿（饱和面干状态）后，粘结强度达到2.8MPa，提升了一倍多。很多工地图省事不润湿，结果灌浆料水分被基面吸走，表层出现粉化。

养护温度同样关键。在冬季5℃条件下施工，如果不对灌浆料和基面进行预热，早期强度发展会滞后48小时以上。某桥梁加固项目就吃过这个亏：未采取保温措施，3d强度只达到设计值的45%，最后不得不延长工期。实际操作中，低于10℃时建议采用温水拌合（水温不超过40℃），浇筑后立即覆盖保温被。

流动度损失与竖向膨胀率的现场控制

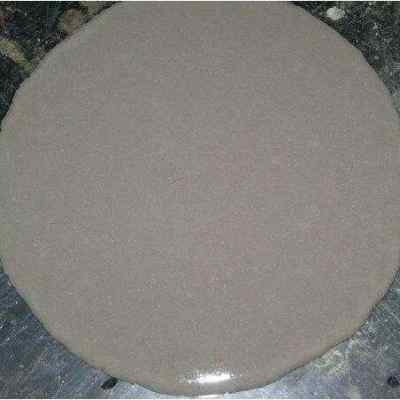

灌浆料的初始流动度通常在290~320mm，但30分钟后会损失到240~260mm。这个窗口期必须把控好，特别是在大体积灌浆时。我们采用的方法是：根据运输距离和现场准备时间，提前调整缓凝剂用量。比如从搅拌站到工地需要40分钟，就把流动度保持时间设定为50分钟以上。

竖向膨胀率的监测容易被忽视。GB/T 50448-2015要求24h竖向膨胀率在0.02%~0.5%之间，但现场实测发现，如果养护湿度低于60%，膨胀率会降低0.1~0.2个百分点。在某化工厂设备基础灌浆中，我们通过覆盖湿麻袋并定时喷水，将24h膨胀率稳定在0.25%，有效避免了收缩裂缝。

检测验收中的两个常见误区

第一个误区是只做标准试块，不做同条件养护试块。标准养护试块（20℃水养）的强度往往比现场同条件试块高10%~15%。我们建议：每50m³灌浆料至少留置一组同条件试块，放在灌浆层旁边同环境养护，这样才能真实反映实体强度。

第二个误区是忽视早期强度。C60灌浆料的设计通常要求3d强度达到40MPa以上，但有些项目只看28d强度。实际上，设备安装往往在7d内就要进行初调，如果3d强度不够，拧紧地脚螺栓时很容易造成灌浆层开裂。某钢厂轧机基础就出现过这个问题：7d强度只有52MPa，螺栓预紧后灌浆层出现了放射状裂纹，最后只能返工。
