搜索C60高强度无收缩灌浆料的工程师或施工负责人，核心需求是确认材料性能是否满足设备基础二次灌浆的承载力要求，以及如何避免浇筑后出现收缩裂缝和强度不足。本文结合GB/T 50448-2015规范与现场实测数据，提供从选型到验收的全流程技术要点。

C60灌浆料的真实强度与流动度指标

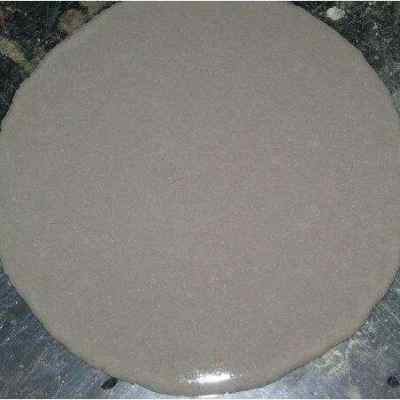

标称C60的灌浆料，按GB/T 50448-2015标准，28天抗压强度实测值应达到60MPa以上，但实际工程中常出现标养试块合格、现场芯样强度偏低的情况。以某电厂汽轮机基础灌浆为例，采用同批次材料分别制作标准试块（40mm×40mm×160mm）和现场同条件养护试块，后者强度平均低8-12MPa，主要原因是现场温度波动和养护湿度不足。流动度方面，初始流动度应≥290mm，30分钟流动度保留值≥260mm，这是保证自流平灌浆顺利进行的底线——若低于此值，浆料无法靠自重完全填充模板角落，必须改用压力灌浆。

实际操作中，搅拌用水量对强度影响最大。按厂家推荐用水量（通常为干料重量的13%-14%）搅拌时，流动度达标但泌水率可能超标；若擅自多加水至15%以上，流动度虽好，28天强度会下降15%-20%，且干缩率增大。经验做法是：先用13.5%水灰比试拌，测试流动度后每0.5%递增，找到满足施工要求的最低用水量。

微膨胀性能如何控制收缩裂缝

无收缩灌浆料的核心在于膨胀率补偿。按GB/T 50448-2015规定，竖向膨胀率应为0.02%-0.5%，但不同厚度灌浆层的膨胀控制策略不同。以某轧钢设备底座灌浆为例，厚度80mm时采用普通型灌浆料，膨胀率控制在0.1%-0.2%，浇筑后7天未出现裂缝；而同车间另一台设备底座厚度达150mm，仍用同型号材料，3天后表面出现3条细微裂纹。原因是厚层灌浆时，浆体中心水化热集中，早期膨胀被热膨胀抵消，后期降温收缩叠加，导致开裂。

针对厚层灌浆（>100mm），建议改用低水化热型无收缩灌浆料，并掺入不超过总重1%的聚丙烯微纤维（长度12mm），可有效抑制早期塑性收缩裂缝。同时，浇筑后应立即覆盖湿麻袋，保持湿润养护至少7天，前3天每隔2小时洒水一次，确保膨胀过程有充足水分参与。

灌浆施工中常见问题的现场处理

灌浆时最怕跑浆和气泡滞留。以某化工厂压缩机基础灌浆为例，模板底部密封不严，浆料从缝隙流出，导致灌浆层局部空洞。处理办法：灌浆前用快干型密封胶（如环氧腻子）封堵所有模板接缝，并在模板外侧涂一层脱模剂，便于后续拆除。若灌浆过程中发现跑浆，应立即用木楔或棉纱堵塞，同时加快灌浆速度，利用浆料自身压力封堵小漏点。

气泡问题多出现在灌浆层顶部。传统做法是用竹条插捣排气，但效率低且容易扰动模板。更有效的办法是：在模板最高点预留直径10mm的排气孔，灌浆至排气孔溢出浆体时再封堵，可排出90%以上气泡。对于大型设备基础，建议在灌浆料中掺入0.05%-0.1%的消泡剂（聚醚类），但需先做小样试验，避免消泡剂影响膨胀率。

低温与高温环境下的施工调整

灌浆料施工温度范围通常为5℃-35℃，超出此范围需调整方案。2023年某北方港口设备基础灌浆时，环境温度-2℃，采用热水搅拌（水温40℃-50℃），并加入防冻型外加剂，同时用保温棉覆盖模板，灌浆层最终强度达到C60要求，但养护期延长至14天。高温环境（>30℃）则相反：某南方工地夏季灌浆，浆料搅拌后20分钟流动度损失超过40%，原因是高温加速水化反应。此时应将搅拌水温控制在15℃-20℃，并缩短搅拌后静置时间，从搅拌完成到浇筑完成控制在15分钟内。

养护温度同样关键。冬季施工时，灌浆层表面温度不得低于5℃，否则水化反应停止，强度发展停滞。可用电热毯或蒸汽养护，但需控制升温速度不超过10℃/h，避免温差裂缝。夏季养护则要防止暴晒，覆盖湿布并定时洒水，保持表面湿润。

灌浆后质量验收的实测标准

验收不能只看28天试块强度。按GB 50204-2015和GB/T 50448-2015要求，现场验收需检测三项：灌浆层与基材的粘结强度（≥1.5MPa）、竖向膨胀率（0.02%-0.5%）、以及无空洞和裂缝。以某桥梁支座灌浆为例，采用拉拔试验检测粘结强度：在灌浆层表面钻取直径50mm的芯样，用拉拔仪测试，实测值2.1MPa，满足要求。若发现粘结强度不足，多因基材未充分润湿——灌浆前基材应浸水24小时，表面无明水但呈饱和面干状态。

空洞检测可用敲击法：用木槌轻敲灌浆层表面，声音清脆表示密实，声音发闷则可能内部有空鼓。对于重要设备，建议采用超声波检测，波速低于3500m/s的区域需钻孔注浆修补。另外，灌浆层厚度超过100mm时，应在不同深度埋设温度传感器，监控水化热峰值——若中心温度与表面温差超过25℃，必须调整养护措施，否则后期必然开裂。
