C55自密实混凝土是指28天抗压强度标准值达到55MPa，且浇筑时无需振捣、仅靠自重即可流动并密实填充模板与钢筋间隙的高性能混凝土。它主要解决配筋密集、薄壁结构或复杂造型部位振捣无法到位的问题，属于强度等级与施工性能双重要求的特种混凝土。

C55自密实混凝土与普通C55混凝土的根本区别

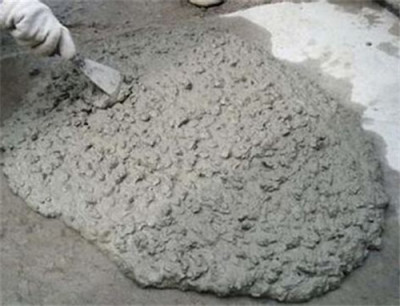

普通C55混凝土在浇筑时，必须依赖插入式振捣棒或附着式振捣器进行密实处理。一旦钢筋间距小于振捣棒直径（常用直径50mm或70mm），或构件壁厚低于150mm，振捣棒就无法有效插入，极易产生蜂窝、孔洞。C55自密实混凝土通过调整胶凝材料用量、优选外加剂与骨料级配，使混凝土在自重作用下就能排除气泡并均匀填充。实际操作中，坍落扩展度需控制在650mm至750mm之间（GB/T 50448-2015附录A），T50流动时间宜为3秒至7秒，这是判断能否自密实的关键指标。

C55自密实混凝土的配合比核心参数

从材料工程师的角度讲，C55自密实混凝土的配合比与普通C55有两点显著不同。第一，水胶比通常控制在0.30至0.35之间，胶凝材料总量在480kg/m³至550kg/m³，粉煤灰或矿粉掺量可达30%至40%，这能保证浆体有足够的粘度来悬浮骨料而不离析。第二，细骨料率（砂率）需提高到50%至55%，粗骨料最大粒径不宜超过20mm，且针片状颗粒含量应低于5%。以某地铁站薄壁侧墙工程为例，我们曾采用P.O 42.5水泥、I级粉煤灰、S95矿粉三元胶凝体系，外加聚羧酸高性能减水剂，最终实现扩展度700mm且无泌水，28天强度达到58.6MPa。

施工中必须控制的三个关键环节

第一，入模温度。C55自密实混凝土胶材用量大，水化热集中，夏季施工时入模温度不应超过30℃，否则容易因内外温差过大导致温度裂缝。我们曾在某桥塔工程中实测，入模温度32℃时，3天内即出现0.15mm贯穿性裂缝。第二，浇筑速度。自密实混凝土的流动距离有限，单点浇筑半径不宜超过6米，且浇筑高度超过3米时应设置串筒或溜槽，防止离析。第三，模板侧压力。由于自密实混凝土流动性极好，对模板产生的侧压力比普通混凝土高30%至50%，模板设计必须按JGJ 162-2008核算，否则极易爆模。实际操作中，我建议在模板底部预留观察孔，用于检查填充是否饱满。

质量验收与常见缺陷处理

C55自密实混凝土的验收除满足GB 50204-2015对强度、尺寸、外观的要求外，还需单独检测填充性能。现场常用方法为L型箱试验（JG/T 408-2013），通过率应达到100%；U型箱试验中，填充高度差不应大于30mm。如果发现表面有气泡麻面，原因通常是脱模剂涂刷过厚或模板透气性差，而非混凝土本身问题。若出现局部未填充密实，必须采用压力灌浆修补，严禁二次振捣——因为自密实混凝土一旦初凝，再振捣只会破坏浆体结构，导致强度下降。

C55自密实混凝土的适用场景与成本权衡

根据我参与的十几个项目经验，C55自密实混凝土最适合三类场景：一是钢管混凝土柱，管内振捣无法进行，必须依靠自密实；二是预应力锚索张拉端封锚，空间狭小且钢筋密集；三是预制构件中薄壁、大高差部位。但需要提醒的是，C55自密实混凝土的单方成本比同强度普通混凝土高15%至25%，主要来自外加剂用量大和胶凝材料多。因此，在梁板柱等常规部位，仍应优先采用普通混凝土加振捣工艺，不必盲目追求自密实。目前国内C55自密实混凝土在桥梁、地铁、超高层建筑中的应用正逐年增长，但整体用量占比仍不足混凝土总产量的2%，这与日本、德国30%以上的占比有较大差距，主要受限于成本认知和施工习惯。
