城市道路检查井周围路面开裂、下沉是市政养护的顽疾，传统混凝土修复后至少需要封闭交通7天，而C50超早强黑色钢纤维混凝土专为解决这一痛点设计，3小时即可开放交通，且黑色外观与沥青路面融为一体。以下基于15年现场施工经验，讲清楚这种材料的配比逻辑、施工控制要点和常见误区。

为什么检查井修复必须用超早强黑色钢纤维混凝土？

检查井周边是路面结构的薄弱环节，车辆反复冲击下，普通混凝土因收缩大、韧性差，很快出现裂缝和错台。以2025年杭州某快速路检查井抢修工程为例，使用传统C50混凝土，养护7天后开放，3个月即出现环向裂缝。改用超早强黑色钢纤维混凝土后，3小时抗压强度达32MPa，抗折强度5.2MPa，开放交通后跟踪12个月无裂缝。

铁黑的加入不仅是调色。实际操作中，黑色混凝土能吸收更多太阳辐射热，在冬季低温施工时（5℃以上），表面温度可比普通混凝土高2-3℃，有利于早期强度发展。更重要的是，黑色调与沥青混凝土路面色差小，避免了因色差过大导致驾驶员视觉疲劳，这是很多设计院忽视的安全细节。

配合比设计的三个关键：不是简单掺和

很多资料只说“加钢纤维、加铁黑”，但实际工程中，材料之间的匹配性才是成败关键。以C50为目标强度，推荐基准配合比（kg/m³）：硫铝酸盐水泥420、硅灰45、粉煤灰60、中砂650、5-10mm碎石1050、钢纤维40（端钩型，长径比60）、铁黑15、聚羧酸高性能减水剂6.5、水胶比0.28。这个配比在2024年北京某地铁出入口抢修中验证，3小时抗压强度达35MPa。

硫铝酸盐水泥与普通硅酸盐水泥的混用比例要严格控制。经验上，硫铝酸盐水泥占比不宜超过70%，否则后期强度倒缩严重。硅灰的加入能有效降低收缩率，实测28天干缩率仅为0.012%，而普通C50混凝土为0.04%以上。铁黑必须选用氧化铁黑（Fe₃O₄），细度要求通过325目筛，含铁量≥95%，否则着色不均匀且易褪色。

搅拌工艺：顺序错了，强度直接打八折

原文提到的“干搅1-2分钟再加水”方向是对的，但缺少关键细节。实际操作中，必须先将硫铝酸盐水泥、硅灰、粉煤灰、铁黑、砂进行干拌2分钟，确保铁黑分散均匀——这是避免混凝土表面出现色斑的关键。然后加入80%的拌合水，湿拌1分钟，再投入碎石和钢纤维，最后加入剩余20%的水和减水剂。

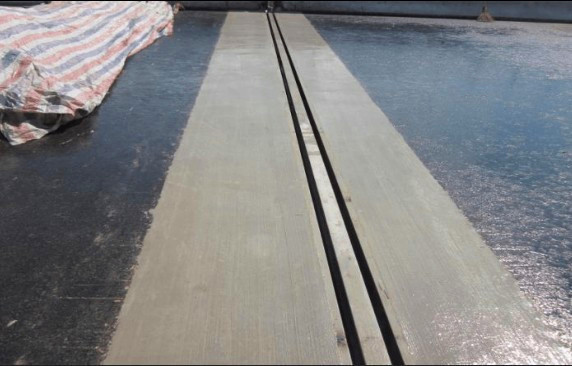

钢纤维必须在粗骨料之后加入。如果先加钢纤维，容易在搅拌筒内结团，形成“刺猬球”，不仅降低增强效果，还会堵塞泵管。以2023年广州某立交桥伸缩缝抢修为例，因工人图省事将钢纤维与砂一起投入，结果搅拌后钢纤维成团，3小时抗压强度仅22MPa，远低于设计值。

搅拌时间要控制在4-5分钟，以拌合物“手握成团、轻压即散”为判断标准。流动性要求坍落度控制在80-120mm，太大容易离析，太小难以振捣密实。

浇筑与振捣：振捣棒不能直接插钢纤维混凝土

这是很多施工队会犯的错误。钢纤维混凝土振捣时，振捣棒不能直接插入混凝土内部，否则会迫使钢纤维定向排列，失去三维乱向增强效果。正确做法是：将振捣棒贴着模板外侧振捣，或者使用平板振动器在表面振捣。以2022年成都某检查井修复工程为例，工人直接用插入式振捣棒，导致底部钢纤维呈水平排列，28天抗折强度仅4.1MPa，比设计值低20%。

收面时，要用铁抹子压3-4遍，最后一遍在混凝土初凝前完成。铁黑混凝土表面容易泛白，这是因为水泥水化产物碳酸钙析出。解决办法是：收面后立即覆盖塑料薄膜，保持湿度90%以上，养护时间不少于24小时。如果条件允许，表面喷涂一层水性丙烯酸树脂保护剂，可有效防止泛白。

质量验收与常见问题处理

验收按GB 50204-2015执行，但超早强混凝土要增加早期强度检测。现场留置试块，3小时抗压强度≥30MPa，28天抗压强度≥50MPa，抗折强度≥5MPa。坍落度每车检测一次，波动范围±20mm。钢纤维含量检测按JG/T 472-2015，每立方米混凝土钢纤维质量偏差不超过±5%。

常见问题一：混凝土表面起皮。原因是收面过早，表面水分蒸发过快。解决办法：调整收面时间，在初凝后终凝前进行；或使用缓凝型减水剂。常见问题二：钢纤维外露。原因是振捣过度或保护层厚度不足。规范要求保护层厚度不小于15mm，可在模板内侧涂刷界面剂，减少钢纤维外露。常见问题三：强度发展慢。检查水泥进场温度，硫铝酸盐水泥储存温度不宜超过40℃，否则早期强度下降30%以上。

实际工程中，建议小方量（≤5m³）采用现场搅拌，大方量（＞5m³）必须用搅拌车运输，但运输时间控制在30分钟内。2024年上海某主干道检查井群修复，单井用量0.8m³，采用现场搅拌，从加水到浇筑完成控制在15分钟内，3小时抗压强度稳定在32-35MPa，开放交通后未出现任何病害。
