您问“高强无收缩灌浆料什么意思”，简单说，这是一种专门用来填充设备底座、地脚螺栓、梁柱节点等狭窄空间的特种水泥基材料。它的核心价值在于：硬化后强度高（通常60MPa起步），且在硬化过程中体积不收缩甚至微膨胀，能确保与被填充的基材紧密贴合，不产生空隙。它解决的正是普通混凝土在狭窄空间浇筑后容易开裂、脱空、无法传递荷载的工程痛点。

它跟普通灌浆料到底差在哪？

很多人把“高强无收缩”当成一个营销词，实际上它在材料科学上有严格定义。普通灌浆料或者砂浆，硬化时水分蒸发会产生收缩，收缩率通常在0.1%到0.3%之间。您想象一下，如果设备底座下有一层1厘米厚的灌浆层，收缩0.2%就是20微米的缝隙，这个缝隙在设备振动荷载下会逐渐扩大，导致设备精度丢失甚至底座断裂。

高强无收缩灌浆料则通过掺入特定组分的膨胀剂（比如钙矾石类或氧化钙类），在塑性阶段和硬化早期产生0.01%到0.05%的微膨胀，补偿后续的干燥收缩和温度收缩。以我参与的某钢铁厂轧机底座灌浆项目为例，现场环境温度35℃，湿度60%，我们用了膨胀率控制在0.03%的配方，灌浆后28天实测，底座与基础之间用塞尺检查，0.02毫米的塞片都塞不进去，这才是“无收缩”的真实效果。

强度等级怎么选才不浪费钱？

国标GB/T 50448-2015《水泥基灌浆材料应用技术规范》把强度等级分为四类：Ⅰ类（CGM-1）抗压强度≥60MPa，Ⅱ类≥80MPa，Ⅲ类≥100MPa，Ⅳ类≥120MPa。但实际选型不是越高越好。我见过不少施工队，设备底座只是轻载的泵组，非要选Ⅳ类120MPa的料，结果因为弹性模量过高，与混凝土基础变形不协调，反而导致界面开裂。

经验上来说，普通设备底座（如风机、水泵）选Ⅰ类60MPa就够了；重型设备（如大型压缩机、冲压机）建议Ⅱ类80MPa；如果是桥梁支座或高铁轨道板，需要承受动载和疲劳，才用到Ⅲ类100MPa以上。另外要注意，强度等级越高，水胶比控制越严格，现场施工难度越大。在某个高铁支座灌浆项目中，设计要求Ⅲ类料，但现场温度只有5℃，我们不得不采用热水搅拌并加保温措施，否则强度根本达不到100MPa。

施工中三个最容易翻车的细节

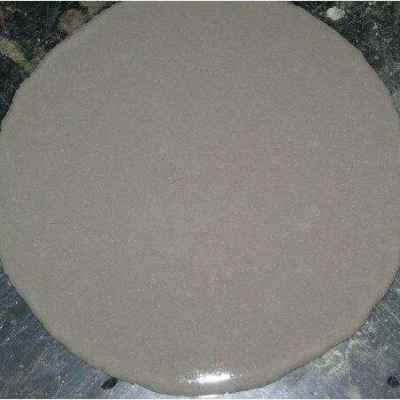

第一是用水量。很多工人觉得料稠了就多加水，这是大忌。高强无收缩灌浆料的流动度是通过专用减水剂调节的，加水多了不仅强度会下降20%以上，还会导致膨胀组分失效，收缩率直接翻倍。我们做过对比实验：标准用水量下28天强度85MPa，多加了3%的水，强度掉到62MPa，而且出现了肉眼可见的收缩裂缝。

第二是搅拌时间。必须用机械搅拌，时间控制在3到5分钟。手搅根本搅不均匀，膨胀剂沉底的话，上面没膨胀下面过膨胀，灌浆层直接开裂。在某化工厂压缩机灌浆时，工人用手钻加搅拌头搅了2分钟就灌了，结果养护后拆模，表面全是蜂窝麻面，最后凿掉重做，损失了8天工期。

第三是养护。高强无收缩灌浆料早期水化热高，尤其在夏季，灌浆后24小时内必须覆盖湿布或塑料膜保湿。如果表面失水过快，膨胀剂还没来得及反应就干掉了，收缩裂缝马上出现。我见过最典型的案例：某电厂汽轮机底座灌浆，夏季35℃高温，工人灌完没覆盖，4小时后表面就裂了，裂缝深度达到3毫米，最后只能注浆修补。

它能不能替代环氧树脂灌浆料？

这个问题经常被采购问起。两者确实有重叠的应用场景，但材料属性完全不同。高强无收缩灌浆料是水泥基，耐高温（长期使用温度可达300℃），成本低（每吨约2000-4000元），但抗拉强度和粘结强度不如环氧。环氧树脂灌浆料抗拉强度可达10MPa以上，粘结强度更高，但价格是水泥基的5到10倍，且不耐高温（超过80℃会软化）。

实际操作中，我的建议是：如果灌浆层厚度超过50毫米，或者环境温度经常超过80℃，优先选水泥基；如果灌浆层很薄（比如10毫米以下），或者需要承受冲击和拉伸荷载，比如桥梁伸缩缝锚固，那环氧更靠谱。在某机场行李转盘基础灌浆中，设计院原定用环氧，但现场有地暖管线，温度可能达到60℃，我们建议改用Ⅲ类水泥基灌浆料，运行三年后回访，没有任何脱空或开裂问题。

验收时只看强度报告够吗？

不够。很多项目验收只查28天抗压强度报告，但实际工程中更关键的是膨胀率。按GB/T 50448-2015规定，竖向膨胀率应在0.02%到0.5%之间。但要注意，这个指标是实验室标准条件下测的，现场温度、湿度、养护条件都会影响实际膨胀率。我建议现场做平行试块，同时用千分表监测实际灌浆层的膨胀变形，连续监测7天。

在某桥梁支座更换项目中，我们用了三个位移传感器实时监测灌浆层厚度变化。灌浆后第1天膨胀了0.03%，第3天回缩到0.01%，第7天稳定在0.015%。这说明材料膨胀与收缩达到了平衡，验收合格。如果只凭实验室报告，根本发现不了现场条件对膨胀率的影响。另外，灌浆后3天可以用敲击法检查空鼓，用小锤轻敲灌浆层表面，声音发闷的地方就是脱空，需要注浆处理。
