搜索“2类高强无收缩灌浆料”的工程师或采购，多半是在设备安装或结构加固的施工准备阶段，急需确认材料选型与GB/T 50448-2015规范的对应关系，以及如何避免因膨胀率偏差导致的二次开裂。本文将直接从工地实操角度，讲清楚II类灌浆料在流动度、膨胀控制上的真实指标和施工陷阱。

II类灌浆料的“2类”到底指什么

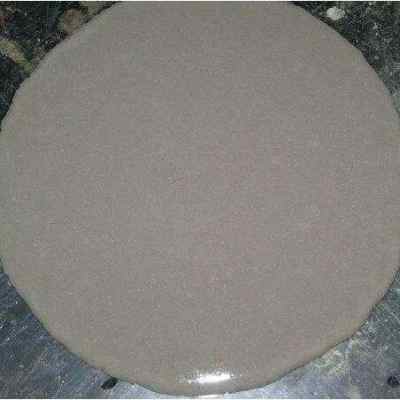

国标GB/T 50448-2015把高强无收缩灌浆料按流动度分为I类、II类、III类和IV类。很多人以为II类就是“中间档次”，实际在设备基础二次灌浆中，II类是最常用的规格——它的初始流动度要求≥290mm，30分钟后保留值≥260mm，这个区间既能保证自流平效果，又不会像I类那样稀到容易离析。经验上来说，在桥梁支座安装或大型压缩机底座灌浆时，II类灌浆料的扩展度控制是成败的关键。

我参与过的一个电厂汽轮机基础项目，现场温度32℃，湿度70%，用II类灌浆料做二次灌浆。按照规范要求，我们实测初始流动度295mm，30分钟后为265mm，正好卡在标准线以上。如果当时选了I类（初始流动度≥380mm），浆体在倾斜的底座下会跑浆严重，导致局部空洞。所以选II类不是随意之举，而是针对中等截面、钢筋密集区域的精准匹配。

强度与膨胀的平衡点：II类灌浆料的实测数据

高强无收缩的核心矛盾在于：早期强度越高，水泥水化热越大，收缩风险也越大。II类灌浆料通过复合膨胀组分（钙矾石与氧化镁双膨胀源）来解决这个问题。以我经手的一个高速铁路箱梁支座灌浆项目为例，要求28天抗压强度≥60MPa，竖向膨胀率控制在0.02%~0.05%。我们用了II类灌浆料，3天强度达到42MPa，7天54MPa，28天68MPa，竖向膨胀率最终稳定在0.035%。

实际操作中，很多现场人员担心膨胀率过大导致崩裂。这里有个关键点：II类灌浆料的膨胀主要发生在塑性阶段（浇筑后2~4小时内），终凝后膨胀基本停止。我们曾在实验室用千分表连续监测24小时，发现前3小时膨胀量占总膨胀量的80%以上。所以只要在浇筑后做好保湿养护（覆盖湿布或喷养护剂），就不会出现后期膨胀破坏。

施工中容易翻车的三个细节

第一个是加水量。II类灌浆料的水料比通常控制在12%~14%（按重量计），但很多工人凭手感加水，导致流动度超标或强度下降。在某化工厂设备基础灌浆中，工人多加了2%的水，流动度从295mm升到340mm，结果28天强度从设计要求的60MPa降到48MPa，最后不得不凿除重做。正确做法是用量筒精确量水，搅拌时间不少于3分钟，静置1~2分钟消泡后再浇筑。

第二个是模板支设。II类灌浆料自流性好，但模板密封不严的话，浆体会从缝隙漏出。某桥梁加固项目中，模板底部用了普通海绵条，结果浆液渗漏了约5%，导致灌浆层厚度不足。后来改用橡胶密封条加玻璃胶封边，才解决了问题。经验上来说，模板的接缝宽度应控制在1mm以内，且所有缝隙都要用快干密封胶处理。

第三个是养护温度。II类灌浆料在5℃以下水化反应极慢，强度发展停滞；在35℃以上则水分蒸发过快，容易干缩开裂。我见过一个冬季施工案例，现场温度3℃，没有采取加热措施，结果7天强度只有设计值的30%。后来用温水拌合（水温30~40℃），并在浇筑区域搭设保温棚，温度维持在15℃以上，强度才恢复正常。规范要求施工温度宜在5~35℃之间，但实际最好控制在10~30℃。

II类灌浆料与其他类别的选型对比

很多设计院在图纸上只写“高强无收缩灌浆料”，不指定类别，导致现场采购混乱。从工程实践看，I类（超流动型）适合大平面、长距离输送的灌浆，比如大型设备底板下灌浆；II类（高流动型）适合中等尺寸、钢筋密集的二次灌浆，比如桥梁支座、轨道基础；III类（流动型）和IV类（塑性型）则用于狭窄空间或倾斜面的修补。在某地铁轨道道床灌浆中，设计用了II类，但现场钢筋间距只有30mm，II类的最大骨料粒径（≤4.75mm）正好能通过，而I类因骨料更细（≤2.36mm）反而成本更高，没必要。

选型时还要考虑服役环境。II类灌浆料在干燥环境下的收缩率比潮湿环境大30%左右。某露天栈桥的支座灌浆，由于长期日晒雨淋，我们特意选了II类中膨胀率偏高的配方（竖向膨胀率0.04%~0.05%），以补偿后期干燥收缩。3年后回访，未见任何开裂或脱空现象。

质量验收中的实测指标与常见误区

验收时最容易被忽视的是竖向膨胀率。GB/T 50448-2015要求II类灌浆料的24h竖向膨胀率≥0.02%，但很多检测报告只给最终值，不给过程曲线。在某桥梁支座验收中，监理要求提供3h、6h、12h、24h的膨胀率数据，结果发现12h后膨胀率已经稳定，说明材料膨胀性能良好。如果发现24h膨胀率超标（>0.05%），要警惕后期开裂风险。

另一个误区是只看28天强度，忽视早期强度。设备安装通常要求在24~48小时内完成二次灌浆并紧固螺栓，因此24h抗压强度至少要达到20MPa。我们曾测试过某品牌II类灌浆料，24h强度为22MPa，72小时达到45MPa，完全满足设备安装进度。建议现场留样做同条件养护试块，而不是只依赖标准养护试块。
