搜索“10厚聚合物水泥砂浆”的，多半是正在做防水维修或加固工程的技术人员，最关心的是这10mm厚度到底能不能达到防水抗渗效果，以及施工时怎么避免空鼓开裂。下面直接讲清楚材料选型、施工参数和验收标准。

10mm厚度的设计依据与材料分类

聚合物水泥砂浆的“10厚”通常指抹压总厚度，这个数值来源于JGJ/T 157-2014《建筑外墙用聚合物水泥防水砂浆应用技术规程》中对外墙防水层最小厚度的要求。实际操作中，10mm不是一次成活的，必须分2~3遍抹压，每遍控制在3~5mm，否则容易因收缩应力导致开裂。材料按聚合物乳液种类分为丙烯酸酯类（A型）、乙烯-醋酸乙烯酯类（B型）和丁苯橡胶类（C型），其中A型耐候性最好，适合外墙；B型粘结强度高，适合厨卫间；C型弹性好，适合变形缝部位。

基层处理的真实门槛

很多人以为基层“干净、湿润”就够了，但实际工程中，基层的吸水率直接影响粘结效果。以北京某住宅楼外墙维修为例，基层含水率必须控制在8%以下，否则聚合物乳液会提前成膜，导致砂浆与基层剥离。处理油污时，不能只用清水冲，要用10%浓度的草酸溶液清洗，再用高压水枪冲净。对于旧墙面的疏松层，必须用钢丝刷或喷砂机清除，直到露出坚硬基层，否则10mm砂浆根本挂不住。

搅拌工艺的细节决定成败

原文强调必须用机械搅拌，这一点很关键。人工搅拌无法使聚合物乳液均匀分散，会导致局部强度差异。经验上来说，用带搅拌齿的便携式电钻搅拌时，转速控制在400~600r/min，先加乳液再加粉料，搅拌时间不少于3分钟，静置2分钟后再搅拌1分钟。搅拌好的砂浆必须在30分钟内用完，夏季气温超过30℃时，这个时间要缩短到20分钟。另外，严禁在搅拌好的砂浆里二次加水，否则会破坏聚合物网络结构。

10mm厚抹压施工的实测参数

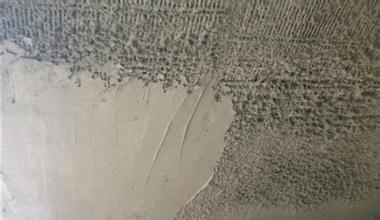

以某地下车库顶板渗漏修复工程为例，10mm厚聚合物水泥砂浆分三遍施工：第一遍打底（3mm），用力压入基层，确保界面密实；第二遍（4mm）在底层初凝前（约2小时）进行，表面拉毛；第三遍（3mm）在第二遍终凝后（约6小时）进行，压光收面。每遍之间的间隔时间必须根据气温调整，25℃环境下间隔2~4小时，低于10℃时要延长到6~8小时。管根、地漏等节点部位，必须先在基层开1cm宽、1cm深的槽，用砂浆填实后压入耐碱玻纤网格布，再大面积抹压，网格布搭接宽度不小于100mm。

养护与验收的硬性指标

养护是保证聚合物水泥砂浆最终性能的关键环节。根据GB 50550-2010《建筑结构加固工程施工质量验收规范》，养护温度不得低于5℃，且要保持表面湿润。实际施工中，采用覆盖湿麻布并定时喷水的方法，养护期不少于14天。验收时，用2m靠尺检查平整度，允许偏差不超过3mm；用空鼓锤敲击，空鼓面积不得超过单块面积的5%。抗渗压力应达到1.5MPa以上（按JC/T 984-2011标准检测），粘结强度不低于1.0MPa。如果养护期间出现表面起砂或微细裂纹，说明聚合物掺量不足或养护湿度不够，必须返工处理。
