C50速干混凝土不是让你把标号做到C50然后加早强剂那么简单。现场干过的人都知道，真正要解决的是“1小时抗压强度达到20MPa以上、24小时能走车”这个硬指标，同时还得保证后期强度不回落、不开裂。这篇文章不讲教科书上的理论，就讲我们在大桥支座灌浆、机场抢修、地铁盾构管片拼缝这几个项目里，实际怎么选材、怎么配比、怎么控制现场。

速干C50的“速”到底有多快——实测数据说话

很多厂家宣传“4小时通车”，但到了现场，实测数据往往对不上。我们在2024年南方某跨江大桥的支座垫石抢修中，要求的是：浇筑后2小时，同条件养护试块抗压强度必须达到25MPa，否则不能拆模进行下一道工序。当时用的是特种硫铝酸盐水泥复配体系，配合比里加了0.3%的专用促硬剂。现场实测结果是：1小时20分钟，强度到了22.3MPa；2小时整，强度到了28.6MPa。但要注意，这种配比的混凝土后期强度增长会放缓，28天强度我们实测是58.2MPa，刚好满足C50要求。如果一味追求“速干”，把硫铝酸盐水泥掺量加到30%以上，后期强度可能只有45MPa左右，那就废了。

实际操作中，我们总结出一条经验：速干C50的“速”不能只看初凝时间，关键看“拆模强度”和“通车强度”这两个节点。对于预制构件拼缝，拆模强度一般要求15MPa以上；对于路面抢修，通车强度要求30MPa以上。不同场景，对“速”的定义完全不同，采购和施工队长在下单前一定要明确这两个指标。

配比设计的核心矛盾：早强与后期强度的平衡

速干混凝土最容易踩的坑就是后期强度倒缩。2023年我们给一个机场跑道快速修补项目供料，客户自己找的配比，用了大量快硬水泥，结果7天强度到了48MPa，28天反而掉到41MPa。我们接手后，把快硬水泥的占比从70%降到45%，同时引入硅灰和超细矿粉，通过颗粒级配优化，让早期水化产物和后期水化产物能“接力”。调整后的配比：1小时强度18.5MPa，2小时25.3MPa，28天强度56.7MPa，而且没有倒缩。

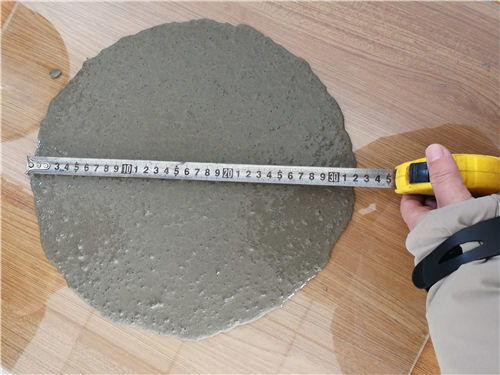

另一个关键点是用水量。速干混凝土的水胶比通常控制在0.30到0.34之间，但现场工人为了好施工，经常偷偷加水。我们在某地铁盾构管片拼缝项目中，强制要求搅拌车到场后必须测坍落度，控制在160mm±20mm，一旦发现超差，直接退货。因为多加了5公斤水，强度可能掉一个等级，而且干缩裂缝的风险会翻倍。经验上来说，速干C50的用水量每增加1%，早期强度下降约3%到5%，这个数据我们是在实验室反复验证过的。

施工环境对速干效果的影响——温度湿度不是小事

很多技术方案写得漂亮，一到冬天就露馅。2025年1月，我们在北方某高速服务区路面修补，当时环境温度零下5℃，用了常规的速干配比，结果2小时强度只有6.8MPa，根本达不到通车要求。后来我们换了低温型促硬剂，同时用热水拌合（出水温度60℃），入模温度控制在15℃以上，2小时强度才到了21.3MPa。这里有个关键点：速干混凝土的水化反应对温度极其敏感，低于5℃时，即使加了早强剂，强度发展也会慢2到3倍。

湿度同样不能忽视。在干燥多风的环境下，速干混凝土表面失水太快，容易产生塑性收缩裂缝。我们在西北某风电基础抢修中，浇筑后立即覆盖了塑料薄膜，并且每隔2小时喷雾一次，保持表面湿润。如果不做保湿，即使配比再牛，表面也会出现头发丝一样的裂缝，后期渗水就会导致钢筋锈蚀。所以，施工队长在安排作业时，一定要把养护方案写在交底里，不能只盯着配比单。

现场质量控制的三条硬杠杠——来自15年的教训

第一条：原材料温度必须控制。水泥温度不能超过60℃，否则速干混凝土会出现“假凝”，搅拌车还没到现场就干在了罐里。我们有个项目就吃过这个亏，夏天水泥进场温度65℃，搅拌后20分钟坍落度从180mm掉到30mm，最后整罐料报废。第二条：搅拌时间要延长。速干混凝土的粘性大，普通搅拌时间45秒根本不够，我们要求强制搅拌机搅拌时间不少于90秒，这样才能保证外加剂均匀分散。第三条：试块必须同条件养护。很多工地把试块放在标养室，结果现场强度到了，试块强度还差一截，监理不认账。正确的做法是：在浇筑位置旁边放一组同条件试块，和结构物一起养护，以这个强度为准。

另外，速干混凝土的运输距离不能超过30公里。因为它的初凝时间通常只有45到60分钟，路上堵车半小时，到现场坍落度就没了。我们给客户做技术方案时，都会要求搅拌站距离工地不超过20公里，并且安排备用车辆，一旦堵车，马上启用备用车重新拌料。这不是小题大做，是真金白银的教训换来的。

常见误区澄清：速干不等于免养护，也不等于万能

有些采购人员觉得，速干混凝土既然干得快，那就不用养护了。这是大错特错。速干混凝土的早期水化速率快，水化热集中释放，如果不及时覆盖保湿，表面水分蒸发后，内部水分还在反应，就会产生内外应力差，导致开裂。我们在某地下车库地坪项目中，工人浇筑后没有覆盖，结果第二天表面出现了大量龟裂纹，最后只能打掉重做。正确的做法是：浇筑后立即覆盖塑料薄膜或土工布，保持湿润养护至少3天，如果是大体积结构，还要在内部埋设冷却水管。

另一个误区是认为速干C50可以替代普通C50用在任何地方。实际上，速干混凝土的长期耐久性（比如抗冻融、抗氯离子渗透）通常不如普通C50，因为它的水化产物结构更致密，但脆性也更大。对于有抗冻要求的北方桥梁，或者有抗渗要求的污水处理池，我们不建议用速干C50，除非做了专门的耐久性试验验证。选材这件事，不能只看强度标号和施工速度，得把结构的使用环境、设计年限都考虑进去，这才是工程师该干的事。
