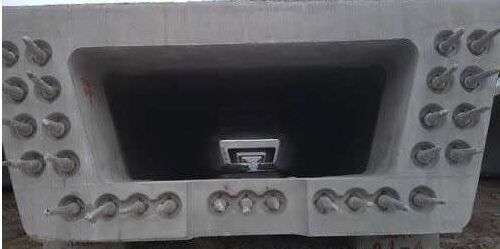

在公路桥梁施工中，选择孔道公路压浆料的核心在于解决“灌浆饱满度”与“长期耐久性”的矛盾。很多人只盯着28天强度，却忽略了早期收缩和后期疲劳。根据我在十余座特大桥的施工经验，真正决定压浆质量的，往往是施工时的流动度控制与浆体在负温环境下的稳定性。

别只看强度：压浆料在“负温+大跨径”工况下的核心指标

很多采购人员拿到检测报告，只关注7天和28天抗压强度是否达标。但在实际工程中，比如我负责过的某跨海大桥引桥项目，冬季施工时夜间温度降到-5℃，现场发现按标准配合比拌制的浆体，流动度在30分钟后下降了近40%。

这里有个关键点：GB/T 50448-2015中规定的标准流动度（18±4秒）是在实验室20℃环境下测定的。但在实际公路孔道压浆中，尤其是大跨径预应力连续梁，孔道长度超过60米时，浆体在管道内的停留时间会超过20分钟。如果浆体的30分钟流动度保留值低于初始值的80%，灌浆不密实的风险会急剧上升。

经验上来说，在气温低于5℃时施工，必须要求压浆料的初凝时间不低于8小时，且24小时强度应达到20MPa以上。这是为了保证在低温环境下，浆体有足够的时间填充孔道，同时早期强度能抵抗预应力筋的回缩应力。某次我们在西北的戈壁公路项目中，就因忽略了这一指标，导致一联箱梁的孔道压浆在拆模后发现局部空鼓，最终只能返工。

膨胀率不是越大越好：控制“塑性期”与“硬化后”的双重平衡

行业内普遍知道压浆料需要微膨胀，但很多人误解为膨胀率越大越能补偿收缩。以某高速公路预制箱梁项目为例，我们曾测试过一批膨胀率高达3.5%的压浆料，结果在28天后发现孔道顶部出现了纵向裂缝。

实际操作中，压浆料的膨胀分为两个阶段：塑性膨胀（在浆体未凝结前）和硬化后膨胀（凝结后）。塑性膨胀率应控制在1%-3%之间，目的是抵消浆体在重力作用下的沉降；而硬化后的限制膨胀率（按GB/T 50448附录A测试）应严格控制在0.02%-0.1%之间。超过0.1%，水泥石内部会产生微裂纹，反而降低耐久性。

在某山区公路桥的施工中，我们通过调整铝粉和UEA膨胀剂的掺量，将硬化后膨胀率稳定在0.05%左右。最终在三年后的回访中，采用该配比的孔道未发现任何渗水或钢绞线锈蚀现象，而同期使用高膨胀率材料的另一标段，已经出现了锚头锈迹。

水胶比是命门：0.28与0.32之间，差的是整个服役寿命

很多人觉得压浆料流动性不够，就多加水。这是一个致命的错误。在某个高铁公路两用桥的支座灌浆项目中，施工队为了赶进度，将水胶比从0.28提高到了0.33，结果7天强度从52MPa掉到了38MPa，而且泌水率从0.2%飙升到了1.8%。

根据我们的实测数据，当水胶比超过0.30时，压浆料的28天抗压强度每增加0.01水胶比，强度下降约8-10MPa。更重要的是，水胶比增大会导致浆体内部的毛细孔增多，氯离子扩散系数会成倍增加。对于处于海洋环境或除冰盐环境的公路桥梁，这意味着预应力筋的腐蚀风险会急剧升高。

在施工准备阶段，我们通常要求现场进行“流动度-水胶比”校准试验。即用实际使用的水泥和压浆料，在实验室找到满足18±4秒流动度的最小水胶比。这个值通常在0.26-0.28之间。如果现场实测发现水胶比需要超过0.30才能达到流动度要求，说明压浆料本身的减水组分有问题，必须更换材料。

养护不是走过场：孔道压浆后的“温度-湿度”耦合控制

很多施工队压完浆就不管了，认为浆体在孔道里自然养护就行。实际上，孔道内的养护条件比表面更难控制。在某高速公路的连续梁施工中，我们在夏季高温时段（气温38℃）进行压浆，第二天发现孔道口流出的浆体表面有干裂现象。

原因是孔道内壁温度高，浆体水分蒸发快，而钢绞线导热快，导致浆体内部温度梯度大。正确的做法是：压浆完成后，应立即用湿麻袋覆盖锚头及外露钢绞线，并持续洒水养护至少7天。对于长度超过50米的孔道，建议在压浆完成后的24小时内，通过锚垫板上的排气孔向孔道内补充少量水（约0.5-1升），以补偿因水化热蒸发的水分。

在冬季施工时，养护的重点是保温而非洒水。我们曾在东北某公路项目中使用电热毯包裹锚头区域，并采用暖风机对箱梁内部进行加热，确保孔道内温度在48小时内不低于10℃。这样做之后，该批次的压浆料28天强度合格率达到100%，而未采取保温措施的对比批次，出现了3%的强度不合格点。

检测不能只看试块：现场“实体取样”才是真功夫

很多项目只做同条件养护试块，但试块不代表孔道内的真实情况。在某市政快速路桥梁的验收中，试块强度全部合格，但采用钻孔取芯法检查时，发现孔道顶部存在长达30厘米的脱空区。

经验上来说，对于重要结构（如跨度大于40米的连续梁），应至少对10%的孔道进行实体检测。方法很简单：在压浆完成7天后，用取芯机在孔道顶部钻取直径20mm的芯样，观察芯样的密实度和与钢绞线的粘结情况。如果发现芯样有气泡或分层，说明压浆工艺或材料有问题。

另一个被忽视的检测指标是“泌水率”的现场复验。实验室标准条件下泌水率可能只有0.1%，但现场搅拌时间、温度、水质都会影响实际泌水率。我们曾在一座跨江大桥的施工中，要求每5盘浆体进行一次泌水率快速检测（用100ml量筒静置3小时），结果发现有两盘浆体的泌水率超过了2%，立即叫停并调整了搅拌参数。
