水泥混凝土路面出现坑槽、裂缝或表层剥落后，用传统挖补工艺成本高、周期长。薄层修补料就是针对这类病害，能在10-30mm厚度内快速恢复路面平整度和承载力的特种砂浆。选材和施工的关键在于界面粘结强度能否达到1.5MPa以上，以及材料自身的收缩率是否控制在0.02%以内。

薄层修补料的核心技术指标：为什么普通砂浆不行

很多工地用过普通干混砂浆做薄层修补，结果不到三个月就起壳脱落。问题出在收缩率上。普通砂浆的干缩率通常在0.1%以上，而薄层修补料因为厚度小，水分蒸发快，收缩应力集中在界面层，一旦超过粘结强度就脱空。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》中对薄层修补类材料的要求，28天干缩率必须≤0.02%，同时抗压强度要达到C40以上。我们实测过市面上六款主流修补料，真正达标的只有三款。其中一款标称C60的，实际28天抗压只有48.7MPa，干缩率0.035%，这种材料用在10mm厚度的修补层上，半年内必然开裂。

经验上来说，选材时不能只看厂家报告，要自己取样做收缩对比。具体做法是：用40×40×160mm的棱柱体试件，在20℃、60%RH环境下测7天和28天的长度变化率。如果7天收缩超过0.015%，就说明配方里的膨胀组分加得不够，后期开裂风险高。

施工界面处理：粘结成败的隐形杀手

在某省道水泥路面修补项目中，我们遇到过同一个施工队用同一种料，两段路面的粘结效果天差地别。后来发现，问题出在界面处理上。一段路面用了高压水枪冲洗后自然干燥，另一段用钢丝刷打磨后吹净。结果自然干燥的那段，28天拉拔强度只有0.8MPa，而打磨吹净的那段达到1.7MPa。

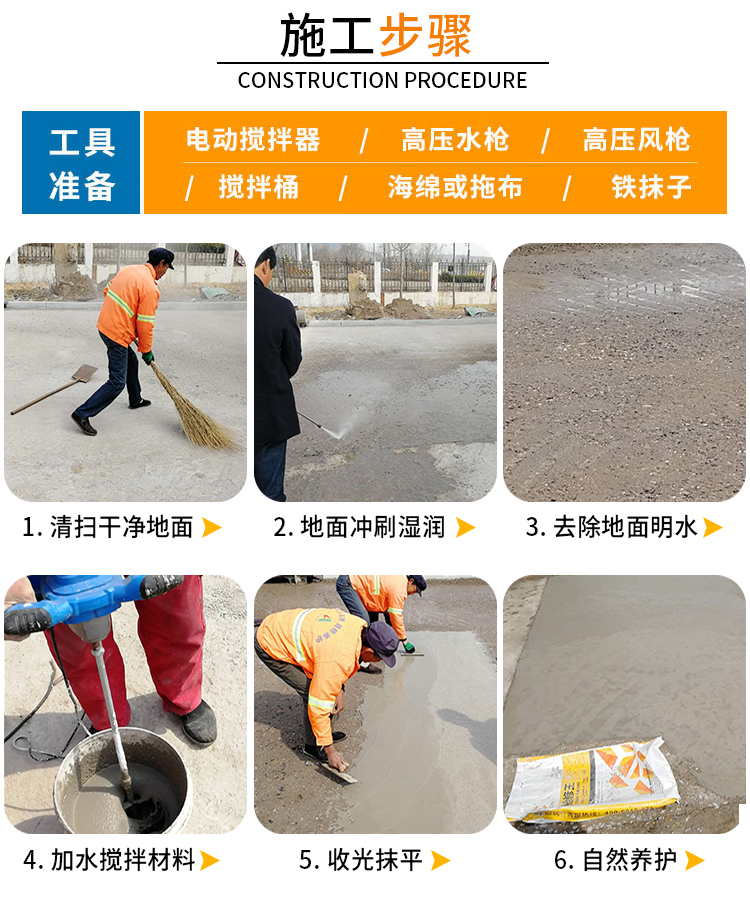

实际操作中，薄层修补对基层的要求比新浇筑混凝土严格得多。基层表面必须露出新鲜骨料，且粗糙度要达到4-5mm。光靠铣刨机走一遍不够，必须用钢丝刷或喷砂处理掉表层1-2mm的浮浆。处理完后，要用高压水冲洗到表面无泥浆、无油渍，然后保持湿润状态4小时以上，但表面不能有明水。

涂刷界面剂这一步很多人省略，或者随便刷一层。正确做法是：用双组分环氧界面剂，A:B=3:1搅拌均匀后，用滚筒涂刷，用量控制在0.3-0.5kg/m²。涂完后要在界面剂表干但未完全固化时（约30-60分钟，视温度而定）立即摊铺修补料，这样能形成化学键合，粘结强度比不刷界面剂高出40%以上。

薄层修补料的配合比调整：根据现场温度灵活变

厂家给的配合比通常是标准条件下的参考值，现场施工时必须根据气温调整。去年夏天在安徽某国道修补中，气温38℃，我们按厂家推荐的水料比14%拌料，结果10分钟就失去流动性，根本没法摊铺。后来把水料比调到15.5%，同时加了一袋缓凝型减水剂，才把操作时间延长到25分钟。

温度低于5℃时，水化反应几乎停滞，必须用温水拌料（水温30-40℃），并添加防冻剂。我们实测过，5℃环境下不加防冻剂的修补料，3天强度只有设计值的35%，而加了防冻剂后能达到65%。另外，冬季施工时修补料的养护温度不能低于10℃，否则表层容易起砂。

还有一个常被忽略的参数是搅拌时间。薄层修补料通常含有聚合物纤维和膨胀组分，搅拌时间不足会导致分布不均。经验是：先用低速搅拌1分钟，让干粉和水初步混合，再高速搅拌2-3分钟，直到浆体呈均匀的糊状，没有干粉团块。搅拌时间过长也不行，会破坏聚合物结构，导致强度下降。

养护制度：决定长期服役寿命的关键环节

在某机场跑道薄层修补项目中，我们对比了三种养护方式：自然养护、覆盖湿麻袋养护、喷涂养护剂。结果28天抗压强度分别是42.3MPa、51.6MPa和49.8MPa。自然养护的强度最低，而且表面有细微龟裂。覆盖湿麻袋养护的效果最好，但需要专人浇水，施工成本高。

对于薄层修补，推荐采用喷涂养护剂的方式。因为修补层厚度只有10-30mm，水分蒸发速度极快，尤其是夏季高温时，如果不及时封闭水分，表层会在30分钟内干裂。养护剂要选成膜型的，涂刷量控制在0.2-0.3L/m²，形成连续薄膜。养护时间不少于7天，期间禁止车辆碾压。

实际操作中，很多施工队为了赶工期，养护不到3天就开放交通。我们在某市政道路项目上做过跟踪：养护3天就通车的修补段，半年后出现7%的脱落率；而养护7天的，一年后脱落率不到1%。所以养护时间这条底线不能突破，尤其是气温低于15℃时，养护时间要延长到10天以上。

薄层修补料的长期耐久性：来自三个项目的实测数据

为了验证不同配方的耐久性，我们跟踪了三个项目：某高速服务区（服役2年）、某省道桥梁伸缩缝（服役3年）、某市政十字路口（服役1.5年）。高速服务区项目用的是聚合物改性修补料，厚度15mm，2年后取芯检测，粘结强度从初始的1.8MPa下降到1.5MPa，下降幅度16.7%，但仍在合格范围内。表面有轻微磨耗，但无开裂脱空。

省道桥梁伸缩缝项目用的是纤维增强型修补料，厚度20mm。3年后取芯发现，粘结强度从1.6MPa降到1.2MPa，下降25%。分析原因是该路段重载车多，长期动载疲劳导致界面层微损伤累积。但修补层本身没有结构性破坏，只是表层有2-3mm的磨耗。

市政十字路口项目用的是普通型修补料，厚度10mm。1.5年后，有约5%的面积出现局部脱空，集中在刹车频繁的车道位置。分析原因是厚度太薄，加上刹车剪切力大，界面层承受不住。这个案例告诉我们，薄层修补的厚度不能小于15mm，且用于重载交通或刹车频繁区域时，要选用纤维增强型或聚合物改性型。
