2025年聚合物水泥砂浆市场行情解析

当前聚合物水泥砂浆价格区间主要集中在每吨1500-8000元，具体取决于聚合物类型和配比。以某高铁轨道板修复项目为例，单组分普通型材料采购价约750元/m³，而环氧改性双组分产品可达，差异源自GB/T 50448-2015标准中规定的聚合物掺量（5%-20%）与性能指标要求。

决定价格的核心要素有哪些

在内蒙古某化工厂地坪改造中，我们对比发现：单组分产品初凝时间约45分钟，28天抗压强度42MPa，适合常规修补；双组分产品虽然单价高，但粘结强度达3.5MPa，抗渗等级P10以上，在酸碱环境使用寿命延长3-5倍。特别要注意JC/T984标准中对不同工程部位的材料分级要求。

区域市场差异如何影响采购决策

西北地区冬季施工时，我们通常建议选用耐寒型改性材料，虽然比华东地区同型号贵12%-15%，但能在-15℃环境下正常水化。去年银川某市政项目就因使用普通型材料导致大面积冻胀开裂，返工成本远超材料差价。

从技术参数看性价比选择

以桥梁伸缩缝修补为例，低弹性模量（≤8GPa）的柔性砂浆虽然单价高30%，但能承受0.3mm以上的接缝位移量。而普通刚性材料在温差大的地区，往往6个月就会出现界面剥离，实际使用成本反而更高。

工程师的选材经验之谈

经历过青藏铁路某标段的教训后，我们现在会特别关注材料的水蒸气透过率。当基层含水率＞8%时，必须选用透气型聚合物砂浆（透汽量≥0.15kg/(m²·h)），否则容易发生鼓包。这个细节在多数报价单里都不会体现，却直接影响工程寿命。

特殊添加剂对成本的影响分析

在沿海防腐工程中，掺入硅烷偶联剂的砂浆材料氯离子扩散系数可降至0.8×10⁻¹²m²/s以下，比常规产品低2个数量级。2021年舟山跨海大桥检修时，对比试验显示：添加0.3%聚羧酸系阻锈剂的试样，在盐雾试验2000小时后钢筋锈蚀面积仍＜5%，而普通材料800小时即出现明显锈斑。这类特种添加剂会使材料成本上升18-25%，但能将维护周期从3年延长至8年。

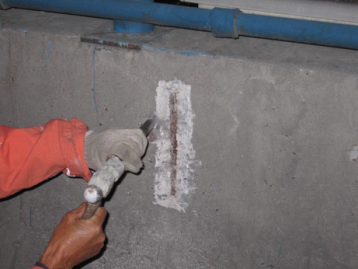

施工工艺带来的隐性成本

某体育馆地下防水工程实测数据表明：采用喷射施工的3mm厚聚合物砂浆层，比人工抹灰的5mm传统工法节省材料用量40%，且抗渗压力提升至1.2MPa。但需要配套的空压机设备租赁费会抵消部分节省成本。更关键的是，喷射工艺要求砂浆的触变指数必须控制在0.85-1.15范围，这类专用配方的采购价通常比普通产品高15-20%。

全生命周期成本核算方法

参照GB/T50375标准，我们对某地下管廊项目进行了20年周期测算：使用M型纤维增强砂浆（初始成本高30%）的总维护费用为82元/㎡，而普通砂浆达到156元/㎡。关键参数在于前者28d干缩值＜0.015%，裂缝自愈合能力达0.3mm。建议在结构变形敏感部位，即使预算紧张也应优先考虑这类材料，某长江隧道工程就因为初期节省材料费，导致运营3年后出现贯穿裂缝，注浆修复费用达到原造价的3倍。
