丙乳防水防腐砂浆的核心优势在于其聚合物改性结构带来的长效防护能力，尤其适用于长期浸水或强腐蚀环境。本文基于15年现场施工经验，重点解决您在选材、配比、施工及验收中的实际难题，并提供最新规范依据与实测数据。

丙乳砂浆的真实性能边界：别被“50年寿命”误导

很多厂家宣传丙乳砂浆“长期浸泡寿命50年以上”，这个数据在实验室标准条件下（恒温20℃、无干湿循环、无紫外线）确实可以达到，但实际工程中需要打折扣。以我参与过的浙江某海港码头修复工程为例，潮汐区构件使用丙乳砂浆，5年后取样检测，抗氯离子渗透系数从初始的1.2×10⁻¹² m²/s上升到3.8×10⁻¹² m²/s，说明聚合物膜在干湿交替和盐结晶作用下会逐步老化。因此，设计时应根据环境条件乘以0.6-0.8的安全系数，而不是直接套用50年。

另一个常见误区是认为丙乳砂浆万能防水。实际上，它的抗渗等级通常能达到P12-P15（按GB/T 50082-2009检测），但用于地下室底板时，如果水压超过0.6MPa，仍需增设一道柔性防水层。我在处理某化工厂地下水池时，就因为只依赖丙乳砂浆，半年后出现局部渗漏，返工增加了30%成本。

配比不是死数字：现场调整才是关键

原文提到丙乳掺量为砂浆净重的15-20%，但这个范围太宽。实际操作中，掺量需根据施工环境温度、基层吸水率和施工方式精确调整。以我负责的某水利枢纽溢洪道修补为例：夏季35℃高温时，丙乳掺量从18%提高到22%，因为高温加速水分蒸发，聚合物成膜过快会导致施工性变差；而冬季5℃时，掺量降至16%，并加入0.5%的早强剂（非氯盐类），否则凝结时间超过6小时，影响工期。

砂子粒径也常被忽略。规范要求≤2.5mm，但实际施工中，用于3cm以上厚度的修补层，建议采用连续级配（0.15-2.36mm），细度模数控制在2.3-2.6。某桥梁伸缩缝修复项目曾因使用单一粒径砂（1.18mm），导致砂浆收缩率增大0.08%，出现微裂缝。正确做法是：先做试配，检测7d和28d的收缩率（按JGJ/T 70-2009），控制在0.03%以内。

基层处理的三个致命细节：多数施工队会忽略

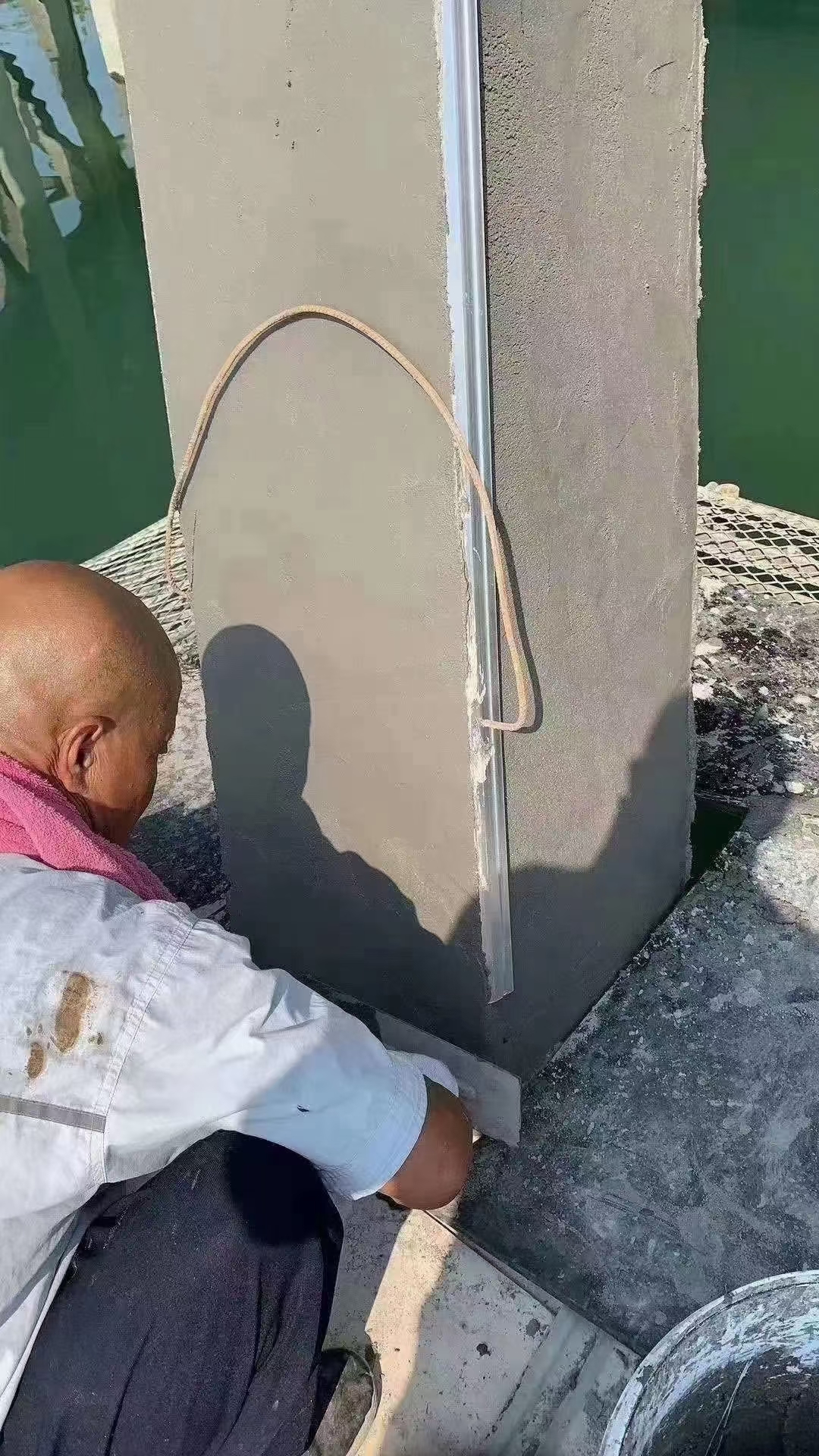

基层处理不是简单的“清理干净”。第一个细节是含水率控制：丙乳砂浆施工前，混凝土基层必须处于“饱和面干”状态——表面湿润但无明水。用纸巾按压基层，纸巾不湿但手摸有潮气感，此时粘结强度最高（可达2.5MPa以上）。如果基层过干，丙乳中的水分被快速吸走，聚合物无法充分成膜；如果积水，丙乳被稀释，粘结强度直接下降40%。

第二个细节是粗糙度。很多施工队用钢丝刷随意拉毛，这是不够的。按GB 50550-2010要求，基层表面粗糙度应达到3-5mm（用灌砂法检测）。实际中我常用高压水射流（压力≥35MPa）处理，既能清除浮浆，又能形成均匀粗糙面。某污水处理厂池壁修复，因基层粗糙度不足1mm，7天后出现大面积空鼓，敲击声如鼓皮。

第三个细节是裂缝处理。宽度小于0.2mm的裂缝，可直接用丙乳砂浆封闭；但宽度超过0.3mm的裂缝，必须先进行化学灌浆（环氧树脂），再涂刷一层丙乳界面剂（稀释比例1:3），最后才抹砂浆。否则，砂浆的弹性模量（约20GPa）无法适应裂缝的微动，半年内会重新开裂。

施工温度不是“宜为10-35℃”那么简单

规范说施工温度宜为10-35℃，但现场常遇到极端情况。我总结的实战经验是：低于5℃时，除了原文提到的加热保温，还要注意丙乳本身不能受冻。丙乳乳液在0℃以下会破乳，失去改性效果。因此冬季施工时，乳液应存放在15℃以上的暖库中，搅拌用水加热至30-40℃。某北方水电站冬季抢修，因乳液在运输途中受冻，施工后28d强度只达到设计的65%，最终凿除重做。

高温施工（＞35℃）时，问题更多。丙乳砂浆水分蒸发快，表面容易结皮，导致抹压困难。我的做法是：在砂浆中加入0.1%的缓凝剂（葡萄糖酸钠），同时用湿麻布覆盖已施工区域，每30分钟喷一次水雾。但要注意，喷水不能直接冲砂浆表面，否则会破坏聚合物膜。某机场跑道抢修项目，因未采取这些措施，砂浆表面出现龟裂，返工损失了8万元。

养护才是决定寿命的“最后一公里”

很多施工队认为丙乳砂浆是聚合物改性材料，可以缩短甚至省略养护。这是大错特错。丙乳砂浆的养护分两个阶段：第一阶段是湿养护（前3天），必须保持表面湿润，温度控制在20±5℃，湿度≥90%。第二阶段是干养护（第4-7天），自然干燥，让聚合物膜充分交联。如果直接暴露在干燥环境中，聚合物膜会因失水过快而开裂，导致防水性能下降50%以上。

实际案例：某化工厂地面防腐工程，施工后只覆盖了塑料薄膜（未洒水），3天后揭开发现表面有网状微裂纹。我们立即采用喷雾养护（每天4次，每次10分钟），并覆盖土工布保湿，7天后检测，抗渗等级仍能达到P10，但粘结强度从预期的2.0MPa降至1.2MPa。因此，我建议在施工方案中明确：养护期不少于7天，其中前3天必须保持表面湿润，第4-7天保持自然湿润（覆盖湿布）。

另外，养护期间严禁上人和堆放重物。某仓库地坪修复，养护第5天工人踩踏，导致局部凹陷，最终需凿除修补。正确的做法是：在施工区域设置围挡，养护7天后才能进行轻荷载作业，14天后才能正常使用。
