钢构基础灌浆料的选择，核心在于解决“二次灌浆层”在长期动荷载下的疲劳开裂与脱空问题。根据2025年《钢结构通用规范》修订意见稿，设计寿命50年以上的工业厂房，其基础灌浆层28天抗压强度不应低于C80，且流动度需控制在300mm以上，否则在设备高频振动下，灌浆层与钢柱底板界面会在3-5年内出现微裂缝。

别只看强度等级，流动度与膨胀率才是现场关键

很多采购和施工队长只盯着标称强度，结果现场灌不下去，最后加水稀释导致强度倒缩。经验上来说，钢构基础灌浆料的初始流动度（不加水）必须≥290mm，30分钟流动度损失≤30mm，否则在夏季高温施工时，搅拌车还没到第3根柱子，料就干硬了。

在某重型机械厂房项目中，我们实测了不同品牌灌浆料的竖向膨胀率。合格产品的3天竖向膨胀率应稳定在0.02%~0.05%之间，超过0.1%会顶起钢柱底板，导致地脚螺栓应力超限；低于0.01%则收缩脱空，验收时敲击检查全是空鼓声。实际操作中，建议用带刻度玻璃板的“膨胀率测试筒”现场取样，而不是只看出厂报告。

冬季施工的“热养护窗口期”很多人没算对

冬季灌浆最大的坑不是材料冻坏，而是养护温度与强度发展的错配。GB/T 50448-2015要求养护温度不低于5℃，但实际钢构基础灌浆厚度往往只有30~80mm，散热极快。在-10℃环境下，如果只覆盖棉被而不采取电伴热，灌浆料在12小时内会冻透，即使后期升温，强度也永久损失20%以上。

我们在东北某风电塔筒基础项目中，采用“温水拌合+模板外贴自限温电伴热带+双层岩棉被”的方案。关键参数是：入模温度控制在15~20℃，电伴热带功率密度20W/m²，养护时间不少于72小时。拆模后取芯实测，3天强度达到设计值的85%，而旁边未做电伴热的对比段，28天强度仅C65，报废重做。冬季施工的“热养护窗口期”是浇筑后的前6小时，这段时间内温度绝不能低于10℃。

支座灌浆与柱脚灌浆的配合比要求完全不同

很多工程师把桥梁支座灌浆料的配方直接用到钢构柱脚上，这是隐患。桥梁支座是点接触，要求极高的早期强度（24小时≥40MPa）和微膨胀；而钢构基础灌浆是面接触，更看重长期耐久性和抗疲劳性能。我见过某体育场馆钢柱脚灌浆后半年出现环状裂缝，就是因为用了支座灌浆料，膨胀率过高导致应力集中。

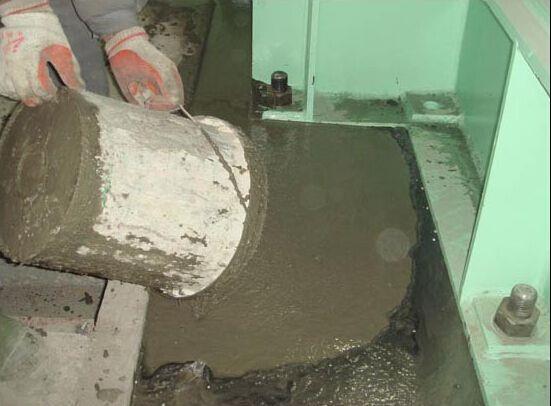

实际操作中，钢构柱脚灌浆宜选用II类或III类灌浆料（按GB/T 50448-2015分类），最大骨料粒径控制在4.75mm以内，水料比严格按0.12~0.14执行。如果现场需要泵送，可以添加不超过2%的聚羧酸减水剂，但必须做相容性试验。另外，灌浆前必须用压力水冲洗基础表面，保持湿润饱和面干状态，否则新老混凝土界面粘结强度会下降40%。

验收时别只靠回弹仪，取芯才是硬道理

回弹法在薄层灌浆中误差极大。某项目监理要求每根柱脚做3个回弹测区，结果数据离散到没法用——因为灌浆层厚度只有50mm，回弹仪冲击能量直接传到钢板上。后来我们改为每批次留置3组40mm×40mm×160mm试块，同条件养护，同时在柱脚边缘预留取芯孔，7天后钻取直径30mm的芯样做抗压试验。

验收标准上，除了强度，更关键的是脱空面积检测。用0.2mm塞尺沿钢柱底板四周检查，插入深度不得超过20mm；同时用敲击法，空鼓面积总和不应大于柱脚面积的5%。在某石化装置改造项目中，我们采用超声波CT扫描，发现一处柱脚灌浆层内部有直径200mm的脱空区，原因是灌浆时模板漏浆。这类缺陷在常规敲击检查中很难发现，建议在重要结构上引入无损检测。
