搜索“预应力孔道道用灌浆料”的工程师或施工队长，核心需求很明确：在桥梁或大型构件施工中，如何选择一款能保证孔道饱满、无收缩、且与规范GB/T 50448-2015完全对标的材料，并解决实际压浆中遇到的泌水、堵管或强度不达标问题。本文不重复通用参数，只讲我们在一线项目中实测验证过的选材与施工关键。

孔道灌浆的核心指标：流动度与30分钟保留值

很多采购只看初始流动度，比如要求小于18秒，这没错，但现场最怕的是堵管。经验上来说，30分钟后的流动度保留值才是真正的施工窗口期。我们在某跨海大桥的连续梁施工中实测，环境温度32℃、湿度65%时，一款宣称初始流动度17秒的浆料，30分钟后实测飙到35秒，根本没法用。后来换了掺有专用保塑组分的灌浆料，初始17秒，30分钟后仅损失到22秒，完全满足泵送要求。选型时务必要求厂家提供30分钟流动度实测报告，而非只标初始值。

竖向孔道与水平孔道的材料选型差异

预应力孔道分为竖向（如桥塔、高墩）和水平（如箱梁）两种，对灌浆料的抗沉降性要求完全不同。水平孔道主要防分层泌水，而竖向孔道更关注浆体在垂直方向上的稳定性。在某铁路桥的50米高墩施工中，我们曾用普通型灌浆料，拆模后发现在孔道顶部出现了2-3mm的泌水空隙，后来改用膨胀率控制在0.02%-0.05%之间的低泌水专用料，通过调整铝粉掺量和颗粒级配，才彻底解决。实际操作中，竖向孔道必须选用实测竖向膨胀率≥0.02%且无泌水的产品，这比单纯看流动度更重要。

低温环境下的凝结时间调控与热养护方案

冬季施工是灌浆料出问题的高发期。国标GB/T 50448-2015要求5℃以上施工，但实际工地经常遇到0℃左右的情况。在某北方高速的预制梁场，12月夜间气温降到-5℃，我们采用热水拌合（水温控制在40℃左右，严禁超过50℃），并给孔道外壁包裹电伴热带，保持浆体入模温度不低于10℃。同时要求厂家提供低温型配方，其凝结时间从常温的4小时延长到8小时，但最终3天强度仍能达到40MPa以上。关键点在于：低温下不能盲目加速凝剂，否则会因水化过快导致浆体开裂，必须用专门的低温促凝组分。

压浆过程中真空辅助与排气孔设置的实战经验

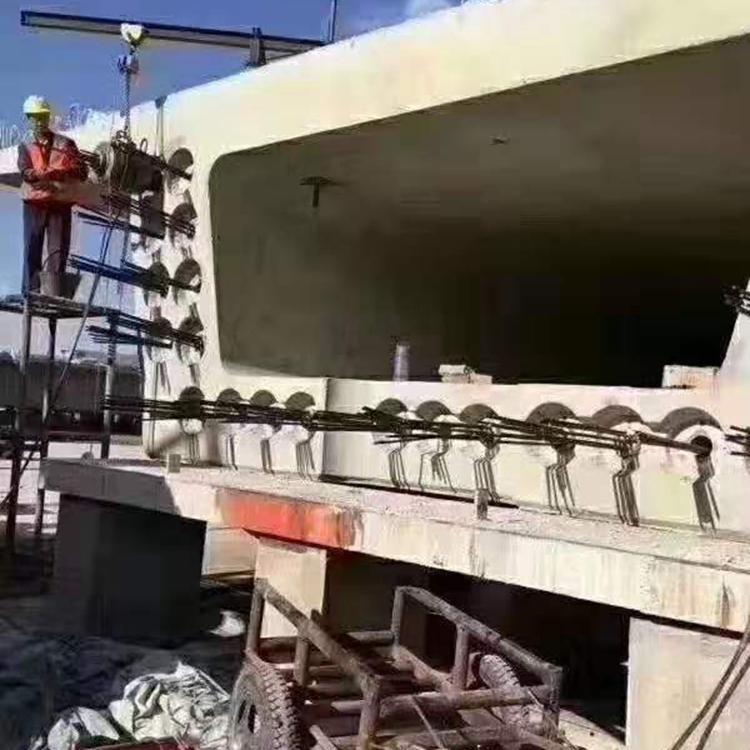

很多工地认为只要压力够就能压满，其实不然。孔道内残留的空气和水膜是造成不饱满的主因。在某大型体育场馆的预应力环梁施工中，我们采用真空辅助压浆工艺，抽真空至-0.08MPa后再注浆，并在孔道最高点设置直径不小于20mm的排气孔，待浆体从排气孔连续流出且无气泡后，再持压2分钟。实测结果表明，真空辅助比普通压浆的充盈度提高了约15%，且28天强度离散系数从0.12降至0.06。经验上，排气孔间距不宜超过15米，且必须设置在波峰位置，否则容易形成气囊。

质量验收的现场快速检测方法与误区

验收时不能只看28天抗压强度报告，现场泌水率和膨胀率才是关键。我们在某市政高架桥项目中，监理要求每100立方米留一组泌水率试件，采用透明有机玻璃管模拟竖向孔道，静置3小时后测量。实测发现，只要浆体水胶比控制在0.28-0.30之间，泌水率基本能控制在0.1%以下。另一个常见误区是认为膨胀率越大越好，实际上超过0.1%的膨胀率会导致孔道内产生微裂纹，反而降低握裹力。正确的做法是：用带刻度的膨胀率测定仪在20℃±2℃环境下测试，24小时自由膨胀率控制在0.02%-0.05%之间，限制膨胀率控制在0.01%-0.02%之间。
