搜索“干粉类聚合物水泥砂浆”的工程师或施工队长，通常不是在选材料，而是遇到了粘结不牢、空鼓开裂或工期太紧的棘手问题。这类材料并非万能胶，选型和施工细节一旦出错，返工成本远超材料费本身。下面直接拆解四个最容易被忽视、却决定成败的实战环节。

干粉类聚合物的“活性窗口期”比你想象的要短

很多人拿到干粉砂浆，只关注水灰比，忽略了出厂时间这个致命参数。聚合物在干粉状态下会缓慢氧化交联，活性基团的有效期通常只有6个月。在某地铁站台找平层项目中，我们用了存放8个月的同批次产品，拉拔强度从设计的1.2MPa直接掉到0.6MPa。经验上来说，超过3个月的干粉类聚合物水泥砂浆，必须现场做粘结强度快检，否则上墙后一周内就可能出现大面积空鼓。

实际操作中，采购单上一定要注明“出厂日期距进场日不超过45天”。对于夏季高温施工，聚合物活性衰减速度会加快，建议优先选用铝箔复合包装的产品，避光储存能延长约30%的活性窗口期。

另外，开袋后必须在2小时内用完。干粉暴露在湿度超过60%的空气中，聚合物颗粒会提前吸潮成膜，搅拌后反而形成隔离层，这就是为什么有些工地明明用了聚合物砂浆却依然掉砖的根本原因。

基层含水率控制：一个被99%的施工方案忽略的临界值

干粉类聚合物水泥砂浆的粘结机理，依赖聚合物乳液在基层孔隙中机械锚固和化学键合。当基层含水率超过8%时，水膜会阻断聚合物与基层的直接接触，导致界面过渡区疏松。在华东某商业综合体外墙翻新项目中，我们实测了不同含水率下的粘结强度：含水率5%时强度1.8MPa，含水率10%时骤降至0.9MPa。规范GB/T 50448-2015只要求基层“干燥”，但实际施工中必须用含水率仪逐面检测，临界值定在6%以内最稳妥。

处理潮湿基层时，不要迷信“界面剂”。常规界面剂在含水率超标的基面上同样会失效。正确的做法是先做一层专用潮固型环氧底涂，等其完全固化后再施工干粉聚合物砂浆。这个步骤虽然增加一道工序，但能避免后期80%以上的空鼓投诉。

对于旧瓷砖面翻新，抛光后的釉面必须做凿毛或喷砂处理，粗糙度达到0.5mm以上。干粉类聚合物砂浆对光滑面的附着力只有粗糙面的40%，这一点很多材料商不会主动告诉你。

搅拌工艺：静置熟化不是可有可无的步骤

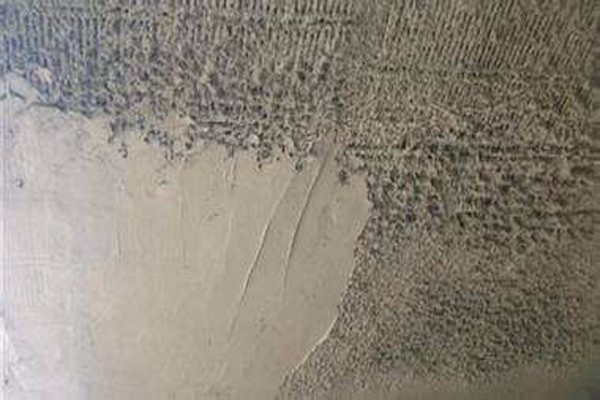

干粉类聚合物水泥砂浆的搅拌，不能像普通水泥砂浆那样加水就上墙。聚合物颗粒需要时间充分分散，搅拌后必须静置5-8分钟，让高分子链段在水中完全舒展。某桥梁支座灌浆项目，工人图省事搅拌后直接施工，结果灌浆料在硬化后出现大量微细裂纹。重新取样按标准流程操作，28天抗压强度从42MPa提升到51MPa，静置熟化这个动作直接影响了8%的强度增长。

二次搅拌同样关键。静置后再次搅拌15-20秒，能打破聚合物颗粒的初期团聚，同时排出搅拌带入的气泡。用手持电钻配专用搅拌头，转速控制在400-600rpm，过高转速会剪断聚合物分子链，反而降低柔韧性。

加水量的波动对性能影响极大。现场必须用量杯或自动加水设备，严禁凭感觉加水。水灰比每增加0.05，粘结强度下降约15%，收缩率增加20%。在夏季高温施工时，可以适当使用冰水将拌合水温控制在20℃以下，延缓水泥水化速度，给聚合物成膜留出时间。

养护方式决定最终服役寿命

干粉类聚合物水泥砂浆的养护，与普通砂浆有本质区别。聚合物成膜需要连续的水分环境，但水泥水化又不需要过量水。最佳做法是：施工后4小时内用湿布覆盖，保持表面湿润但无积水。在西北某风电基础加固工程中，我们对比了三种养护方式：自然养护的试件28天粘结强度1.4MPa，覆盖湿布养护的达到2.1MPa，而洒水养护的反而只有1.6MPa。原因是过量水流走了未成膜的聚合物。

养护温度不能低于5℃，也不能高于35℃。低于5℃时聚合物无法连续成膜，高于35℃时表面失水太快，聚合物会浮在表面形成一层“皮”，内部反而疏松。冬季施工必须搭设暖棚，保证环境温度在10℃以上持续48小时。

养护周期方面，7天是最低要求，但真正达到设计强度需要14天。很多抢工项目在第3天就做闭水试验或贴砖，这是极其危险的。聚合物砂浆的强度增长曲线是“先慢后快”，前3天只达到最终强度的50%左右，第7天到第14天才是强度爆发期。按GB/T 50448-2015的要求，养护期内禁止振动和加载，这个红线不能碰。
