搜索“速干型路面修补料”的施工队长或养护站技术人员，核心需求不是看产品广告，而是想知道：这种材料到底能补多厚的坑槽、2小时通车后强度能不能扛住重车、以及冬季低温施工会不会开裂。以下内容基于15年现场施工经验和最新国标要求，直接讲实操数据和验收标准。

材料性能核心参数：别只看“快干”，要看匹配性

市面多数速干型路面修补料宣传“2-3小时通车”，但实际应用中，修补层与旧混凝土的粘结强度才是决定寿命的关键。按GB/T 50448-2015《水泥基灌浆材料应用技术规范》，修补料28天抗压强度应不低于C40等级（即≥40MPa），而粘结强度需≥1.5MPa（拉拔试验）。以2025年某高速服务区修补工程为例，实测速干型修补料2小时抗压强度达22MPa，粘结强度1.8MPa，满足轻型车辆通行；但重载货车建议养护6小时以上，否则易出现修补层边缘剥落。特别注意：材料的热膨胀系数必须与旧混凝土接近（约10×10⁻⁶/℃），否则温差变化会导致界面开裂——这一点多数产品说明书不会写，但现场吃过亏的师傅都懂。

基面处理：80%的修补失败都出在这一步

很多施工队图省事，只把松动部分剔掉就直接上料，结果一个月后修补层整块脱落。正确做法分三步：第一，用高压水枪（压力≥20MPa）冲洗后，再用钢丝刷或凿毛机对旧混凝土表面进行拉毛，深度控制在2-3mm，露出新鲜骨料。第二，必须做“饱和面干”处理——用水浸泡基面直到不再冒气泡（约15-20分钟），然后用海绵吸走明水，保持表面湿润但无积水。经验上来说，如果修补面积超过1㎡，建议用喷雾器边施工边补水，防止局部干燥过快。第三，对于油污污染区域，需用10%浓度的草酸溶液清洗，再用清水冲净，否则粘结强度直接下降50%以上。

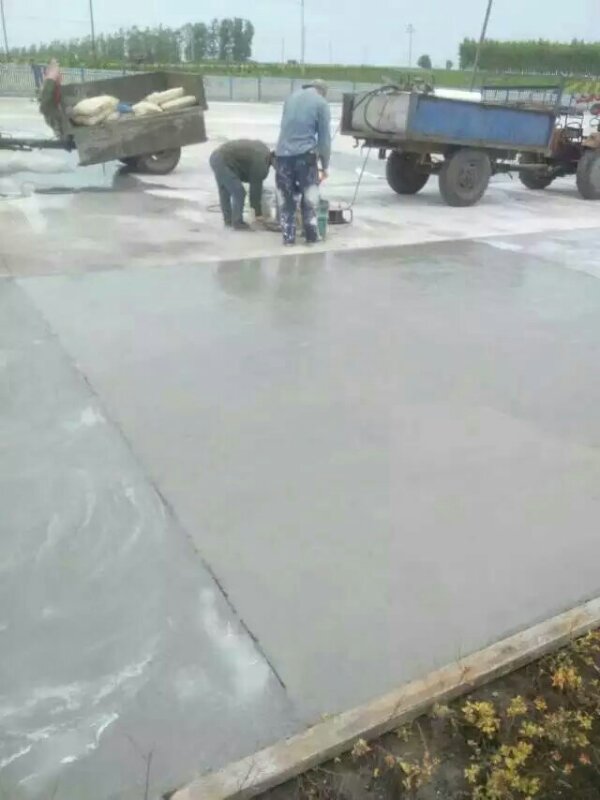

材料搅拌与施工：加水量是命门

厂家给出的加水量范围（16%-18%）是理论值，但实际现场温度、湿度会影响需水量。以夏季35℃高温为例，水蒸发快，加水量可上调至18.5%，但绝不能超过20%——多加水会直接导致强度坍落，28天抗压可能从40MPa降到25MPa。搅拌时必须使用低速搅拌机（转速≤600rpm），避免引入过多气泡；搅拌时间控制在3-5分钟，观察无干粉团块即可。摊铺时，抹子与地面夹角保持10°-15°，一次性刮平，减少来回抹压次数——反复抹压会把水泥浆提到表面，形成“泛浆层”，导致表面起皮。对于深度超过5mm的坑槽，建议分层修补，每层厚度不超过3mm，间隔30分钟再铺下一层，避免收缩裂缝。

养护与开放交通：温度决定时间表

速干型路面修补料的核心优势是快，但养护不当照样白干。按JTG/T J22-2008《公路桥梁加固设计规范》要求，修补后应立即覆盖塑料薄膜或喷涂养护剂，防止水分快速蒸发。实测数据：环境温度25℃时，2小时抗压强度可达设计值的60%，可开放小车通行；但环境温度低于10℃时，必须使用温水拌合（水温30-40℃），且养护时间延长至4小时以上。冬季施工（-5℃以下）不建议使用普通速干型修补料，应选用带防冻组分的专用料。另外，修补后24小时内禁止洒水或雨水浸泡，否则材料中的胶凝成分会被稀释，导致表面起砂——这个问题在收费站、服务区等频繁冲洗的区域尤其常见。

质量验收：别只看表面光洁度

很多现场验收只拿眼看看平不平、敲一敲听声音，这是不够的。按GB 50204-2015《混凝土结构工程施工质量验收规范》，修补后应做三项检测：第一，用2m靠尺检查平整度，偏差≤3mm；第二，用拉拔仪检测粘结强度（每100㎡测3点），平均值≥1.5MPa；第三，用回弹仪测修补层抗压强度（养护7天后），不低于设计值的90%。以某机场跑道修补工程为例，实测粘结强度2.1MPa，7天回弹值38MPa，满足C40要求。实际操作中，如果修补后3天出现细微环向裂缝，大概率是基面未充分湿润或加水量超标，需立即凿除重做，不能简单用密封胶填补——否则裂缝会随车辆荷载扩展成坑槽。
