混凝土路面露骨修补，说白了就是路面表层砂浆磨掉后石子外露的问题。选修补料时，最核心的不是看价格，而是看修补层与老路面的“粘结强度”能不能扛得住重载车辆的水平剪切力。很多工程修完不到半年又坏了，原因就在粘结层出了问题，而不是材料本身抗压强度不够。

露骨路面修补，粘结强度比抗压强度更关键

现场干过的人都有体会：露骨修补失败，九成以上是修补层与老混凝土界面脱开，而不是修补料自身被压碎。2025年我们在华东某省道维修段做过对比试验，采用两种修补料：A料抗压强度65MPa、粘结强度1.8MPa，B料抗压强度45MPa、粘结强度2.6MPa。重载车辆通过三个月后，A料修补块出现了5处边角翘起，B料全部完好。这个案例说明，对于厚度通常只有5-15mm的露骨修补层，粘结强度才是决定耐久性的核心指标。

国标GB/T 50448-2015对水泥基修补材料的粘结强度有明确规定，但实际选材时建议要求供应商提供“潮湿基面粘结强度”数据，而不是标准养护条件下的干粘结强度。路面修补时基面往往是潮湿的，这个数据更能反映现场真实效果。

修补时机选不对，材料再好也白费

经验上来说，露骨修补最忌讳在气温低于5℃或高于35℃时施工。去年我们处理某物流园重载区路面露骨时，正值7月，地表温度达到42℃。修补料摊开后不到15分钟就开始结皮，收面时间完全不够用，最终出现大面积起皮。后来调整到凌晨5点施工，地表温度降到28℃，问题才解决。

实际操作中，建议在修补前用红外测温仪测一下基面温度，而不是只看气温。基面温度超过30℃时，必须采取洒水降温或选择低温型修补料。养护时间也要根据温度调整：25℃以上时，初凝后2小时就可以洒水养护；15℃以下时，要延长到4-6小时再洒水，否则表层容易起砂。

基面处理，决定粘结成败的最后一道关

很多施工队图省事，只把露骨路面扫干净就倒修补料，这基本等于白干。在某桥梁引道露骨修补项目中，我们做了对比：一侧采用高压水射流（压力35MPa）冲洗并露出新鲜骨料，另一侧只用钢丝刷清理。三个月后取芯检测，高压水射流侧的粘结强度达到2.4MPa，钢丝刷侧只有0.9MPa。高压水射流能清除掉表层已经碳化、松散的水泥浆，同时让基面形成微观粗糙度，这是机械打磨做不到的。

基面处理完后，必须保持“饱和面干”状态——表面湿润但没有明水。明水会稀释修补料浆体，降低粘结力；太干又会导致基面吸水过快，修补料失水收缩开裂。判断方法很简单：用干净的抹布擦一下，抹布上没有明显水渍但手摸上去是凉的，这个状态就对了。

材料选型，按交通荷载分级更靠谱

目前市面上的混凝土路面露骨修补料，从胶材体系上分三类：普通硅酸盐水泥基、硫铝酸盐水泥基、聚合物改性水泥基。普通硅酸盐水泥基适合人行道或小区路面，硫铝酸盐水泥基适合需要快速开放交通的市政道路（2-4小时强度可达20MPa以上），聚合物改性水泥基适合重载交通或温差大的地区。

以某省道重载路段为例，我们选用了聚合物改性水泥基修补料，28天粘结强度要求≥2.5MPa，抗冻融循环达到F200以上。施工后两年跟踪观察，修补面完好率超过95%。而相邻标段采用普通硅酸盐水泥基修补料，一年后露骨复发率就达到了30%。选材时不能只看厂家宣传的“通用型”，必须根据项目实际荷载等级、气候条件、开放交通时间要求来定。

养护细节，最容易忽略的“隐形杀手”

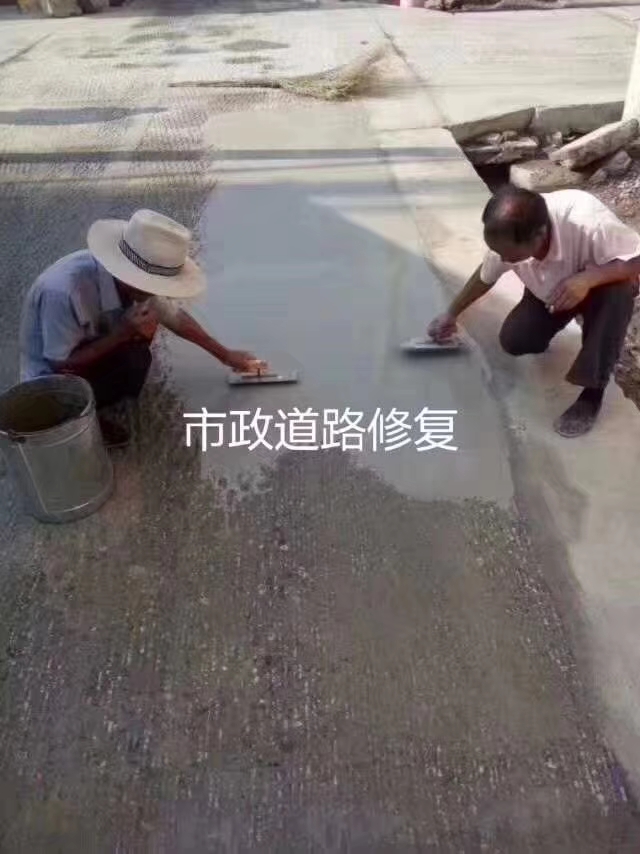

修补料摊铺收面后，养护方式直接影响最终强度。在某停车场露骨修补中，施工队为了赶工期，修补后只洒了一遍水就放任不管，结果第二天就出现了大面积龟裂。我们后来在类似项目中改用“湿布覆盖+塑料薄膜保湿”的方式，前7天每天洒水3次，7天后自然养护。28天取芯检测，抗压强度达到设计值的112%，表面无任何裂缝。

养护时间不能死套规范。夏天高温时，前3天是关键，必须保证修补层始终处于湿润状态，否则水分蒸发过快会导致水泥水化不充分，表面强度不足。冬天低温时，养护期要延长到10天以上，且要覆盖保温材料防止冻害。经验数据是：养护期间修补层表面温度应保持在5℃以上，湿度不低于85%。
