钢绞线张拉后孔道填充，应该用灌浆料还是压浆料？答案是：钢绞线张拉用的必须是压浆料，而不是普通灌浆料。这两种材料虽然都用于填充，但执行标准、流动度要求和收缩补偿机理完全不同，用错了会导致预应力损失甚至钢绞线锈蚀。

压浆料和灌浆料，执行的标准根本不是同一本

很多工地上把“灌浆料”和“压浆料”混着叫，但翻开国家标准就清楚了。压浆料执行的是GB/T 50448-2015《水泥基灌浆材料应用技术规范》中的“预应力孔道压浆”专用条款，或者JTG/T 3650-2020《公路桥涵施工技术规范》里对孔道压浆的专门要求。而普通灌浆料执行的是同一个国标里的“设备基础灌浆”或“结构加固灌浆”条款。

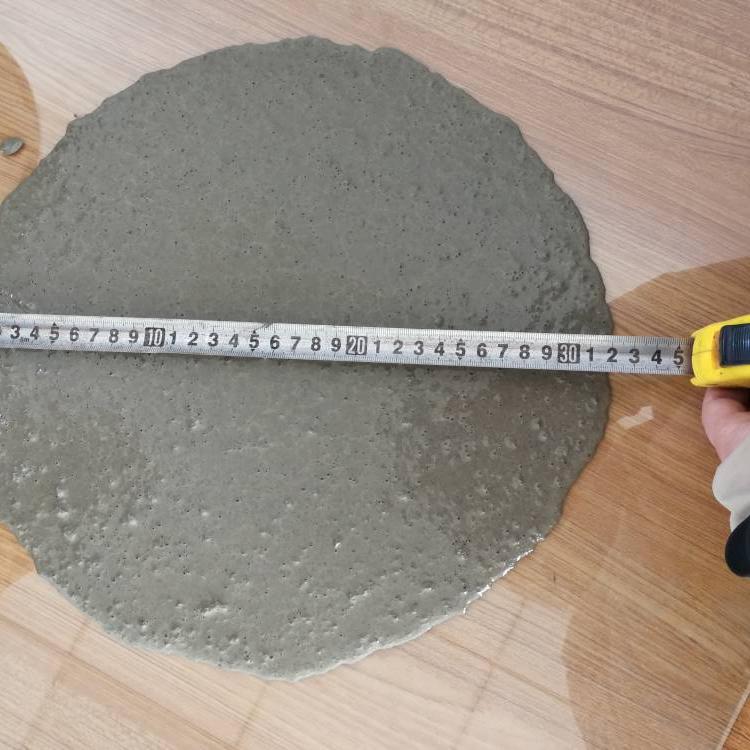

这两本规范对流动度的要求差得很远。压浆料初始流动度要求达到10-17秒（流锥法），30分钟后还要保持在10-20秒；而普通灌浆料的流动度指标是按扩展度（mm）来算的，根本不拿秒数衡量。实际操作中，把灌浆料当压浆料用，浆体在波纹管里根本流不动，钢绞线缝隙填不密实。

一个关键区别：压浆料必须带微膨胀，且膨胀时机要准

在某跨海大桥的引桥项目中，我们吃过一次亏。当时用了普通灌浆料来填充预应力孔道，结果7天后打开锚头检查，发现钢绞线外露段有3-5厘米的空腔。问题出在膨胀时机上：普通灌浆料的膨胀剂设计为塑性阶段膨胀，而压浆料要求的是“硬化后微膨胀”，也就是在水泥水化后期产生微量体积增长，专门用来补偿浆体收缩形成的空隙。

经验上来说，压浆料里掺的膨胀组分通常是钙矾石类或氧化镁类，膨胀率控制在0.02%-0.05%之间。这个数值是普通灌浆料不要求的。如果用了普通灌浆料，钢绞线周围的空隙在6个月后会被水汽渗透，形成电化学腐蚀，直接威胁结构安全。

施工工艺完全不同，压浆需要专用设备

灌浆料施工大多是重力灌浆或者低压灌注，搅拌机用普通的叶片式就可以。但压浆料必须用高速搅拌机（转速不低于1000转/分），搅拌时间不少于3分钟，然后还要经过0.6mm筛网过滤。我们在广西某连续梁桥施工时，现场工人图省事，用普通搅拌机打了压浆料，结果浆体里气泡排不出去，压出来的浆体像蜂窝煤一样。

另外，压浆料的保水率要求≥85%，泌水率要求为0（24小时无泌水）。普通灌浆料虽然也有保水要求，但没这么严格。实际操作中，压浆料拌好后如果静置超过30分钟还没用完，必须废弃，因为流动度损失太快，强行灌注会堵管。而普通灌浆料在30分钟内重新搅拌还能用。

从设计角度算一笔账：选错材料的经济损失有多大

有人觉得压浆料比普通灌浆料贵，想省成本。但以某高速公路40米T梁为例，一片梁的预应力孔道压浆量大约0.3立方米，用普通灌浆料能省200元左右。但一旦因为压浆不密实导致钢绞线锈蚀，后期换索的费用是每根钢绞线3000-5000元，还不算中断交通的损失。

更关键的是，如果用了普通灌浆料，验收时做“压浆饱满度检测”（比如冲击回波法），大概率会检出空洞。监理直接判定不合格，整片梁报废。我们在某项目上就见过这种情况，最后返工费用是当初省下的成本的15倍。

采购时怎么一眼看出厂家用的是不是真压浆料

看产品合格证上的执行标准。正规压浆料会在包装上印“符合GB/T 50448-2015预应力孔道压浆专用”字样，并且会标注“流动度（流锥法）”、“24h自由膨胀率”这两个关键指标。如果只写了“灌浆料”三个字，没有明确写明“预应力孔道用”，那就不能用于钢绞线张拉后的填充。

另外，可以要求厂家提供“抗分离性”检测报告。这是压浆料特有的指标，模拟泵送过程中浆体在高压下会不会离析。普通灌浆料厂家根本不做这个检测。实际操作中，我们收到货后会做现场小样试验：把拌好的浆体倒进透明玻璃管里静置2小时，看有没有明显的水层分离，有分离的肯定不是合格压浆料。
