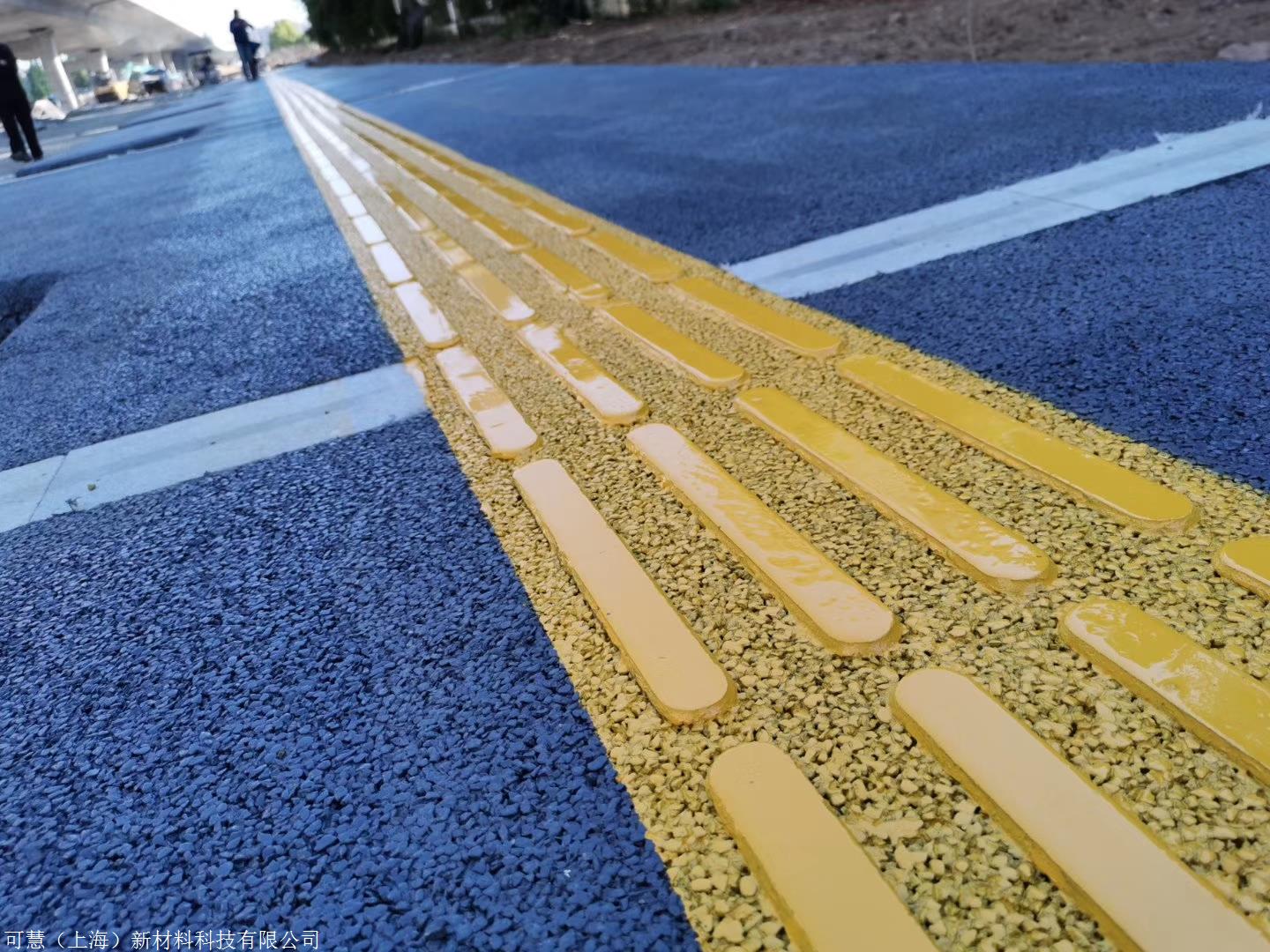

透水盲道砂浆不是普通的水泥砂浆加陶粒，它必须同时满足三个硬指标：透水系数≥1.0×10⁻² cm/s、抗压强度≥C25、防滑值BPN≥70。很多项目出问题，就是只盯着透水率，忽略了盲道条在湿态下的摩擦系数。下面我从材料选配、施工控制到验收标准，把现场踩过的坑和实测数据一次性说清楚。

透水盲道砂浆的核心性能指标与现行规范的盲区

目前行业里引用最多的是GB/T 25993-2010《透水路面砖和透水路面板》，但这本标准主要针对预制砖，对现场浇筑的透水盲道砂浆并不完全适用。实际操作中，我们通常参照CJJ/T 188-2012《透水砖路面技术规程》的透水系数要求，但抗压强度要按JGJ/T 70-2009《建筑砂浆基本性能试验方法标准》来测。问题在于，这两本标准都没规定盲道条凸起部位的耐磨性。

在某市政广场项目中，我们专门做了28天标准养护后的湿态防滑测试。用摆式摩擦系数仪测出，普通透水砂浆湿态BPN只有52，而经过骨料级配优化的透水盲道砂浆能达到76。这个差值在雨天直接决定行人会不会滑倒。经验上来说，盲道条顶部2mm的骨料粒径必须控制在1-3mm，且不能使用河砂，必须用金刚砂或煅烧铝矾土，否则半年内磨光率会超过40%。

另外，透水盲道砂浆的冻融循环次数目前没有强制国标。我们自己在-15℃到20℃的冻融箱里做了50次循环测试，发现水灰比超过0.32的试件，质量损失率会突破5%的临界点。所以建议在北方项目中，把水灰比严格卡在0.28-0.30之间，同时掺入3%的硅灰来填充毛细孔。

材料选配：骨料级配与胶凝材料的协同设计

透水盲道砂浆的骨架-孔隙结构决定了它必须用单粒级骨料。我们对比过5-8mm和3-5mm两种粒径的碎石，发现3-5mm的骨料虽然透水系数稍低（1.2×10⁻² vs 1.8×10⁻² cm/s），但抗压强度能稳定在C30以上，而且盲道条成型时棱角更清晰。这个平衡点很多厂家没讲透——他们一味追求透水率，结果盲道条边缘在拆模时就崩角了。

胶凝材料方面，普通硅酸盐水泥P.O 42.5是主流，但有个细节：必须控制碱含量≤0.6%，否则骨料界面会析出白霜。我们在杭州某地铁口的盲道施工中，就因为水泥碱含量偏高，三个月后盲道条表面出现大面积泛碱，最后被迫用草酸清洗并涂刷硅烷浸渍剂。这个教训让我们在后来的项目中，强制要求水泥进场时提供碱含量检测报告，并且每车抽检。

外加剂的选择也有讲究。聚羧酸减水剂比萘系减水剂更适合，因为它的引气量可控，能保证透水盲道砂浆的连通孔隙率在15%-20%之间。但要注意，减水剂掺量超过胶凝材料的0.8%时，会出现离析，骨料下沉、浆体上浮，透水系数直接掉到0.5×10⁻²以下。现场搅拌时，我们通常先干拌骨料和水泥30秒，再加水和减水剂湿拌120秒，这个顺序不能颠倒。

施工工艺：从基层处理到盲道条成型的七个关键控制点

基层处理是透水盲道砂浆施工中最容易被忽视的环节。基层必须用C20透水混凝土找平，且平整度偏差≤5mm/2m。如果基层密实度太高，透水盲道砂浆的水分无法下渗，会导致表面起皮。在某学校项目中，我们遇到过基层用了普通混凝土，结果透水盲道砂浆养护7天后，表层1cm全部松散脱落，最后返工花了三倍成本。

盲道条的成型工艺，目前有两种主流做法：一是用定型模具现场压印，二是用预制盲道条嵌入湿砂浆。我们实测对比过，模具压印的盲道条与基层粘结强度能达到0.8MPa，而嵌入式的只有0.5MPa，因为界面存在冷缝。所以现在只要条件允许，我们都推荐模具压印法。模具要用不锈钢材质，脱模剂涂刷要均匀，否则砂浆会粘在模具上拉裂盲道条边缘。

养护是决定透水盲道砂浆长期耐久性的关键。不能用普通砂浆的洒水养护方式，因为水会冲走骨料表面的水泥浆。正确做法是覆盖塑料薄膜保水，并在24小时后开始喷雾养护，每天4次，持续7天。夏季施工时，环境温度超过35℃，必须搭遮阳网，否则表面失水太快，透水盲道砂浆会形成干缩裂缝，裂缝宽度超过0.2mm就会影响透水效果。

质量验收：现场快速检测方法与常见问题判定

验收时不能只靠送检试块，必须做现场原位检测。透水系数可以用现场透水仪测，但要注意测点位置——盲道条凸起部位和凹槽部位的透水系数可能差30%。我们通常选在凹槽处测，因为那是实际承水区域。抗压强度可以用回弹仪测，但回弹值要乘以0.85的修正系数，因为透水盲道砂浆的表面硬度比普通砂浆低。

防滑性能验收是盲区。很多项目只做干态防滑测试，但盲道主要是在雨天发挥作用。我们推荐用湿态摆式摩擦系数仪，在盲道条顶部测三个点取平均值。某次在验收某医院盲道时，干态BPN达到85，但湿态只有55，最终判定不合格，要求施工单位用金刚砂撒布处理后再复测。

厚度控制也是个容易扯皮的点。透水盲道砂浆的设计厚度通常是40-50mm，但实际施工中，基层不平整会导致局部厚度只有30mm。我们要求每20㎡测一个点，厚度偏差≤±5mm，且最薄处不得小于35mm。如果厚度不够，透水盲道砂浆的荷载传递路径会断裂，重物碾压后容易碎裂。

常见病害与修复方案：基于三个实际项目的经验总结

第一个案例是某商业街盲道，通车后三个月出现盲道条脱落。挖开发现，基层透水混凝土的孔隙率太大（超过25%），导致透水盲道砂浆的水分被基层吸走，水化不充分。修复方案是先用界面剂涂刷基层，再用聚合物改性砂浆修补脱落部位，最后整体喷涂一层硅烷防护剂。这个项目告诉我们，基层的孔隙率必须控制在15%-20%之间，与透水盲道砂浆的孔隙率匹配。

第二个案例是某公园盲道，使用一年后出现表面粉化。检测发现，水泥用量只有320kg/m³，水灰比高达0.38。修复时我们铲除了表层5mm，重新铺筑了C30透水盲道砂浆，并且要求水泥用量不低于380kg/m³。现在这个项目已经服役4年，没有出现二次粉化。

第三个案例是某公交站台盲道，盲道条被重物压出凹坑。原因很简单——透水盲道砂浆的抗压强度只有C20，设计时没考虑公交车荷载。后来我们用钢纤维增强的透水盲道砂浆（钢纤维掺量25kg/m³）做了局部修补，抗压强度提升到C35，同时透水系数还能保持在1.0×10⁻² cm/s。这个案例说明，设计选型时必须明确使用场景，有重载需求的盲道必须提高强度等级。
