工程上选早强无收缩灌浆料，核心诉求就三个：设备安装后多久能试车？灌浆后会不会收缩开裂？低温环境能不能正常施工？本文从现场实操角度，把材料选型、性能指标、施工要点和验收依据讲清楚，避免“看着参数挺好、一用就出问题”的尴尬。

材料选型：早强I型和II型怎么挑

根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，早强无收缩灌浆料按强度等级和凝结时间分为两类。早强I型适用于2小时抗压强度达到20MPa以上的抢修工程，比如桥梁支座更换、设备基础紧急加固。早强II型则侧重24小时强度达到50MPa以上，适合设备安装后需要次日试车的场景。

以某化工厂压缩机基础二次灌浆为例，工期要求设备安装后24小时内完成调试。现场选用早强II型，实测2小时强度22MPa，24小时强度54MPa，满足试车条件。实际操作中要注意：I型材料水化热集中，夏季施工时浇筑厚度超过100mm需要分层，否则内部温度过高会导致膨胀率失控。

流动性保持与施工窗口期

很多项目出问题，不是材料本身不行，而是施工节奏没卡好。标准要求初始流动度≥320mm，30min保留值≥280mm，这给现场留出了大约20分钟的摊铺时间。以某地铁隧道变形缝加固为例，现场温度28℃，材料加水搅拌后流动度实测335mm，25分钟后降至290mm，刚好完成灌浆。

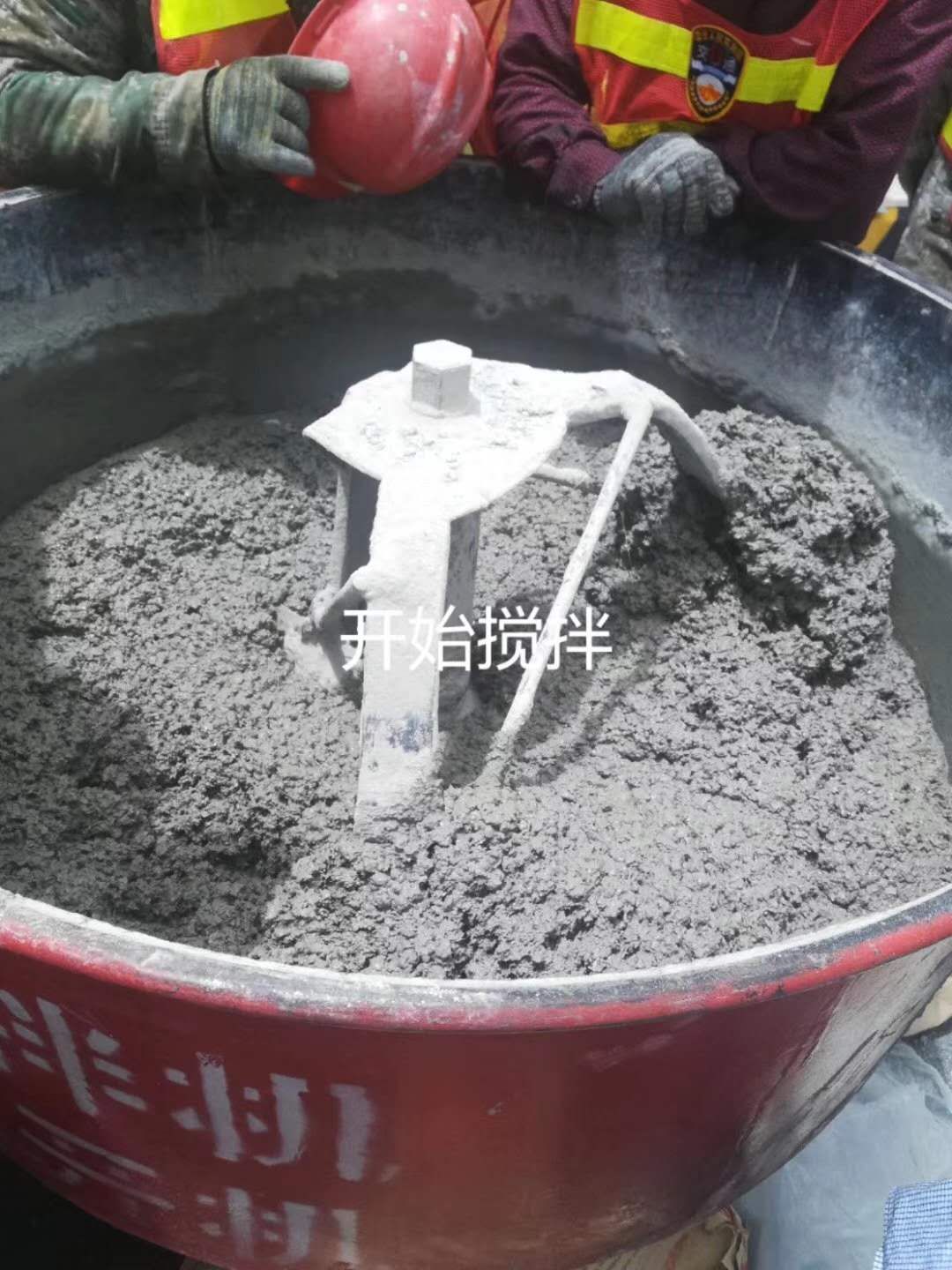

经验上来说，流动度下降速度与水温、搅拌时间直接相关。水温控制在20-25℃最佳，搅拌时间不少于3分钟但不超过5分钟。如果现场温度超过35℃，建议用冰水拌合，否则30分钟流动度可能跌破260mm，导致灌浆不密实。

膨胀率控制与接缝密实性

无收缩不等于零膨胀，而是通过膨胀组分补偿塑性收缩和干燥收缩。标准要求垂直膨胀率3h达到0.1%-0.2%，24h与3h的差值不超过0.05%。这个参数直接决定了灌浆层与基材之间会不会出现脱空。

某桥梁支座灌浆项目，材料进场检测3h膨胀率0.18%，24h后稳定在0.21%，差值仅0.03%。但现场养护时洒水不足，表层失水过快，导致局部出现0.1mm的微裂缝。后来调整养护方案：灌浆后立即覆盖湿麻袋，保持表面湿润48小时，裂缝问题解决。记住：膨胀率达标的前提是养护到位，失水会使膨胀失效。

低温施工的实测数据与操作要点

冬期施工是灌浆料应用的高频难题。早强无收缩灌浆料通过添加防冻组分，在-10℃环境下仍能持续水化。某北方港口设备基础抢修，环境温度-8℃，材料拌合水加热至40℃，入模温度12℃，实测2小时强度达到18MPa，24小时强度42MPa，比常温标准略低，但满足设备临时固定要求。

操作上注意三点：第一，拌合水温不超过50℃，否则速凝导致流动度丧失；第二，浇筑后立即覆盖保温被，保持表面温度不低于5℃；第三，拆模时间延长至48小时，避免早期受冻。如果温度低于-15℃，建议改用低温专用型材料，普通早强型的水化反应会显著减缓。

质量验收：现场检测的三个关键点

验收依据GB/T 50448-2015和JGJ/T 70-2009《建筑砂浆基本性能试验方法》。现场重点检测三项：流动度（每批次至少测一次）、抗压强度（按每50m³为一个检验批）、膨胀率（浇筑后3h和24h各测一次）。

以某钢结构柱脚二次灌浆为例，监理要求现场留置试块，同条件养护24小时送检，实测强度52MPa，流动度初始值330mm。但膨胀率检测发现3h值0.08%，低于0.1%的下限。排查原因是搅拌时间不足2分钟，膨胀组分未充分分散。重新搅拌后复测，3h膨胀率达到0.15%，合格。这个案例说明：现场操作细节直接影响检测结果，不能只看出厂报告。
