搜索“预应力孔压浆料执行标准”，你大概率是在选材或验收阶段卡住了：是看GB/T 50448-2015，还是TB/T 3192-2020？两者在流动度和强度指标上相差一个等级，选错了直接导致压浆不密实或钢绞线锈蚀。这篇文章不讲空泛的规范罗列，而是从15年现场施工和材料研发的角度，告诉你不同工程场景下到底该执行哪个标准、怎么执行才能避免返工。

两个核心标准，分的是工程场景而非时间新旧

很多同行以为新标准出来就全盘替代旧标准，实际不是这么回事。目前预应力孔道压浆料最常用的两个标准是GB/T 50448-2015《水泥基灌浆材料应用技术规范》和TB/T 3192-2020《铁路后张法预应力混凝土梁管道压浆技术条件》。GB/T 50448是住建部推行的通用标准，覆盖房建、市政、公路桥梁；TB/T 3192是铁路行业的专用标准，要求更严。经验上来说，铁路梁场的压浆料必须按TB/T 3192执行，而普通公路桥梁如果设计图纸没有特别注明，一般默认GB/T 50448即可。但要注意，有些公路项目会直接引用铁路标准——我在2019年参与的一个跨海大桥项目，设计方就明确要求按TB/T 3192执行，因为耐久性要求更高。

流动度和强度指标，差一个等级就是两种材料

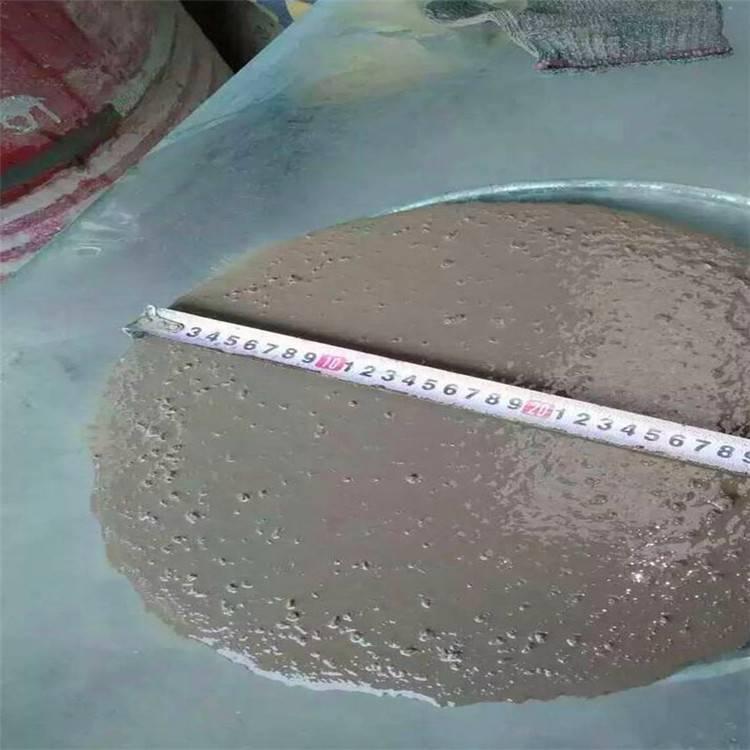

GB/T 50448对压浆料的流动度要求是初始流动度≥300mm，30分钟流动度≥260mm；而TB/T 3192要求初始流动度≥320mm，30分钟流动度≥300mm。别小看这20mm的差距，实际施工中，铁路标准要求的浆体更稀，对搅拌时间、水胶比控制更敏感。强度方面，GB/T 50448要求28天抗压强度≥30MPa，TB/T 3192要求≥40MPa。以某高铁箱梁项目为例，我们当时用的是TB/T 3192标准，28天抗压强度实测值稳定在45-48MPa，而如果按GB/T 50448配比，同样的原材料只能做到35MPa左右。所以采购时别只看“压浆料”三个字，要核对包装上的执行标准编号。

施工温度与养护条件，标准里没写全的坑

两个标准都规定了施工温度范围（5℃-35℃），但实际操作中，温度对压浆料性能的影响比标准条文写的更复杂。2022年夏天在江苏某连续梁项目，环境温度38℃，我们按标准要求把水温控制在30℃以下，但浆体入孔温度还是超过了35℃。结果初凝时间从标准的6小时缩短到3.5小时，导致最后一段孔道压浆时流动度损失过快，压力表读数异常。后来我们调整了缓凝组分的掺量，才把问题解决。标准只给了一个温度范围，但没告诉你不同温度下外加剂的调整方向——这是现场工程师必须自己补的课。建议在高温季节施工前，提前做一组不同水温下的流动度衰减曲线，别等浆体堵在泵管里再想办法。

膨胀率与泌水率，直接决定钢绞线的使用寿命

GB/T 50448要求24小时自由泌水率为0，限制膨胀率在0-0.3%之间；TB/T 3192同样要求零泌水，但限制膨胀率要求更窄（0.02%-0.1%）。这个差异很多人没注意，但直接影响孔道密实度。某立交桥加固项目，我们检测到部分孔道顶部有5-8mm的空隙，就是因为膨胀率偏大，浆体硬化后收缩补偿过度，反而形成了微裂缝。实际操作中，控制膨胀率的关键是铝粉或膨胀剂的掺量，标准里只给了最终指标，没告诉你掺量波动0.01%对结果的影响。我的经验是：每批材料进场后，先做小样试验，膨胀率控制在0.05%-0.08%最稳妥，既保证填充密实，又不会产生内应力裂缝。

检测频率和取样方法，验收环节最容易扯皮

两个标准对检测频率的要求不同。GB/T 50448规定每50吨为一个检验批，而TB/T 3192要求每30吨或每孔道（取大值）为一个检验批。现场验收时，监理和施工方经常因为取样数量扯皮。以某高速公路项目为例，合同按GB/T 50448执行，但监理方要求按铁路标准取样，理由是“安全第一”。最后我们协商按每40吨一批，同时增加一组留样备查。这里有个实操技巧：不管按哪个标准，建议每车材料到场后，从三个不同位置取样混合后再检测，避免因材料分层导致检测结果偏差。另外，标准里要求“取样后应在24小时内完成检测”，但夏季高温时，样品存放条件会影响结果，最好在恒温箱（20±2℃）中保存。
