要算准水泥基灌浆料的用量，核心不是套个长乘宽乘高的公式，而是要把结构孔隙率、施工损耗率和材料本身的流动度膨胀率这三个变量算进去。很多同行在采购时只算了理论方量，结果现场不是少了半吨就是多了一车，既耽误工期又增加成本。下面我结合几个实际项目的实测数据，把用量计算的几个关键点拆开讲透。

先搞清楚理论用量和实际用量的差距在哪

理论用量就是按图纸尺寸算出来的体积，比如一个设备基础长3米宽2米高0.5米，理论方量就是3立方米。但实际施工中，这个数字至少上浮15%到20%。以某电厂汽轮机基座灌浆为例，我们按图纸算出来是8.6方，最后实际用了10.3方，多出来的部分主要来自三块：一是模板缝隙和基底凹凸面的填充，二是灌浆料在流动过程中被钢筋和预埋件阻挡形成的滞留，三是材料本身在搅拌和运输过程中的损耗。

经验上来说，如果基底是粗糙的混凝土面或者有碎石垫层，损耗率要按20%来预留。如果是光滑的钢基面或者经过凿毛处理的旧混凝土面，损耗率可以控制在12%到15%。这个数据来自我们在广西某桥梁支座灌浆项目中的对比实测，同一批材料、同一班组施工，粗糙基底比光滑基底多用了将近7%的料。

流动度和骨料粒径直接影响每立方用量

不同流动度的灌浆料，每立方米的干粉用量差别很大。按照GB/T 50448-2015的规定，流动度在290mm到320mm之间的普通型灌浆料，干粉密度大约在2.2吨到2.3吨每立方米。但如果你用的是超流态型，流动度要求达到340mm以上，为了达到这个流动度，配方里的减水剂和细粉比例会调整，干粉密度反而会降到2.1吨左右。这意味着同样一个1立方米的孔洞，用超流态型比用普通型要少用100到150公斤的干粉。

骨料粒径也是个关键变量。我们常用的灌浆料有细骨料型（最大粒径4.75mm）和粗骨料型（最大粒径8mm或10mm）。在某高铁支座灌浆项目中，我们对比过这两种：细骨料型每立方米干粉用量是2.25吨，粗骨料型是2.18吨。但粗骨料型的流动度损失更快，施工时间窗口短了将近15分钟，如果现场浇筑速度跟不上，反而会因为补料造成用量增加。所以不能光看干粉密度，得结合现场施工节奏来选。

施工温度和养护方式对用量的隐性影响

很多人忽略温度对用量的影响。实际操作中，当环境温度低于10℃时，灌浆料的流动度会明显下降，为了保持可施工性，现场往往需要多加1%到2%的拌合水。但加水超过厂家推荐范围后，材料的膨胀率会下降，最终硬化后的体积会比预期小。我们做过一个测试：在5℃环境下，按标准用水量搅拌的灌浆料，28天强度是62MPa；多加了1.5%的水后，强度降到55MPa，而且表面出现了收缩裂缝。为了填补这些裂缝，后期又补灌了一次，总用量比正常施工多了8%。

养护方式也影响最终用量。采用湿养护（覆盖湿布并定时洒水）的灌浆料，体积稳定性最好，基本没有收缩。但如果采用自然养护，特别是在干燥有风的环境下，表面水分蒸发快，材料会产生塑性收缩，厚度超过50mm的灌浆层往往需要二次抹面或者补灌。在某化工厂设备基础灌浆中，我们采用自然养护，结果三天后发现表面有3mm到5mm的下沉，补灌用了将近0.3方料。所以如果条件允许，尽量用湿养护或者涂刷养护剂，能省下这笔补灌的用量。

现场实测数据比理论计算更可靠

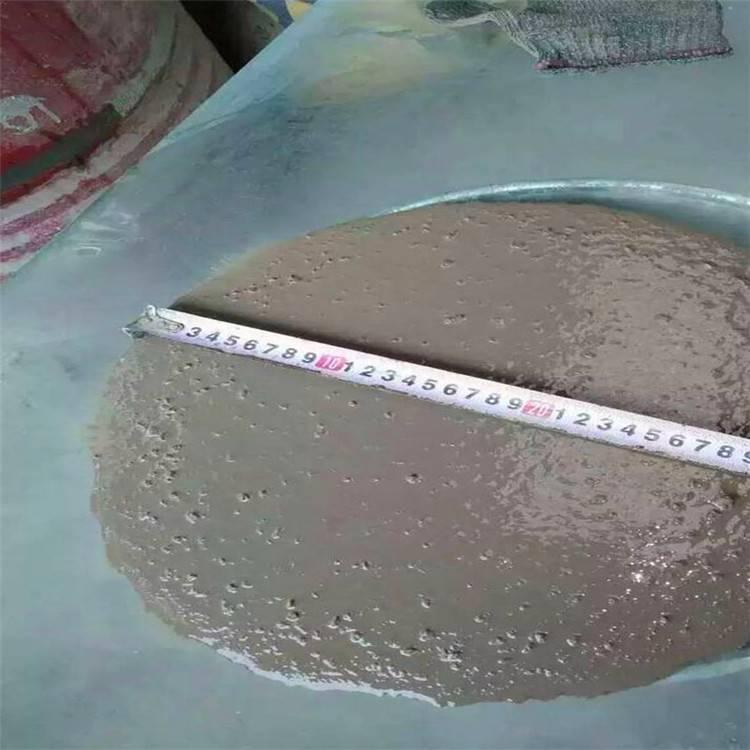

我个人的习惯是，在正式灌浆前先做一个小范围的试灌。比如在某机场航站楼柱脚灌浆项目中，我们先用1袋25公斤的料在一个0.1立方米的模具里试灌，测出实际流动后的扩展直径和填充高度，然后反算出实际密度。这个实测密度比厂家说明书上的参考值要准得多。那次试灌算出来的密度是2.23吨每立方米，而厂家给的参考值是2.28吨，差了2.2%。别小看这2.2%，在总用量50吨的项目里，就是1.1吨的差距。

另外，对于大体积灌浆（单次浇筑超过5立方米），一定要考虑模板的变形。在某大型设备基础灌浆中，我们用了钢模板，原以为变形可以忽略，结果灌到一半时模板底部胀开了5mm，漏了不少浆。后来测量发现，实际灌进去的方量比图纸算出来的多了6%。所以对于大体积灌浆，建议在模板外侧加设支撑肋，并且按模板变形后的体积来复核用量。这个经验来自我们一个失败案例，后来写进了企业的内部施工指南。

最后提一句，现在有些工地为了省事，直接用搅拌车的方量来估算灌浆料用量，这是不准确的。因为搅拌车里的料是松散状态，灌入模板后经过振捣和流动，体积会缩小。我们实测过，松散状态下的灌浆料体积比硬化后的体积大约多8%到10%。所以如果要按搅拌车方量来算，得打个九折才是实际用量。
