灌浆料一方（1立方米）的重量，通常在2.2吨到2.4吨之间。但这个数字不是死的，它取决于你用的是哪种灌浆料、水灰比调了多少、以及现场是否进行了振捣。干料密度和浇筑后的实际密度是两码事，采购时按2.2吨/方算干料，施工时按2.3吨/方算荷载，这是经验值。

干料密度和浇筑密度，差在哪

很多厂家在技术资料上写的“容重”是干粉料的堆积密度，一般在2.0-2.2吨/方。但加水搅拌后，浆体里的空气被排出一部分，加上水泥水化反应后的体积微膨胀，实际硬化体的密度会上升到2.2-2.4吨/方。我们之前在做一个设备基础二次灌浆时，用了CGM-340型号的灌浆料，厂家标称干密度2.15吨/方，但现场实测28天试块干密度达到了2.33吨/方。这个差值如果不算进去，做荷载计算时容易出问题。

实际操作中，如果你是施工队长，按方量领料，建议按2.3吨/方换算。如果你是结构设计师，做荷载验算时，取2.4吨/方更保险，因为高强型灌浆料（比如C80以上）的骨料级配更密实，密度会偏高。GB/T 50448-2015《水泥基灌浆材料应用技术规范》里没有直接规定密度值，但给出了流动度、竖向膨胀率等指标，这些指标间接影响了最终密度。

水灰比是密度最大的变量

同样是1方灌浆料，加水多和加水少，重量能差出0.2吨。标准水灰比一般是0.12-0.14（干料：水，质量比），但现场工人为了好施工，经常偷偷多加水。水灰比每增加0.01，浆体的密度大约下降0.05吨/方。我在某桥梁支座灌浆项目里遇到过，工人把水灰比从0.13调到了0.16，结果28天强度掉了12%，密度从2.32吨/方降到了2.25吨/方。所以如果你发现实际用了2.5吨干料才打出1方浆体，那多半是水加多了。

经验上来说，控制水灰比不仅是保强度，也是保密度。用高精度电子秤称水，比用桶估要准得多。另外，夏季高温（35℃以上）时，水分蒸发快，工人容易多加水，这时候实测密度往往偏低，需要做试块验证。

骨料粒径和类型对重量的影响

灌浆料分细骨料型和粗骨料型。细骨料型（最大粒径≤4.75mm）主要用于支座灌浆、设备基础，干密度一般在2.1-2.2吨/方。粗骨料型（最大粒径可达20mm）用于大体积填充或加固，因为掺了碎石，干密度能到2.3-2.4吨/方。我做过一个对比：同一品牌的两种灌浆料，细骨料型实测密度2.18吨/方，粗骨料型2.37吨/方，差了将近9%。如果你在采购清单上只写“灌浆料”，不注明骨料类型，那1方到底等于多少吨，谁也说不准。

另外，特种灌浆料比如耐高温型或早强型，里面掺了特殊矿物掺合料（如硅灰、偏高岭土），这些材料的密度比普通水泥高，所以最终密度也会上浮0.05-0.1吨/方。选型时建议直接问厂家要“硬化体密度实测值”，而不是看干粉堆积密度。

现场实测密度的方法，比查表靠谱

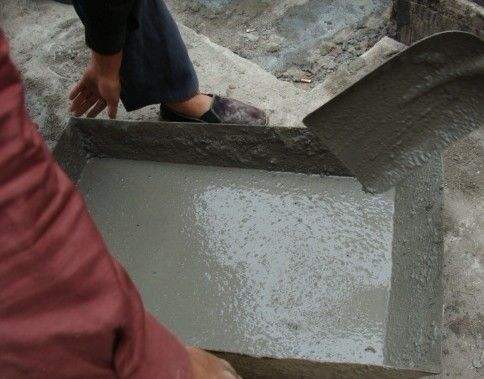

与其在网上查“1方灌浆料等于多少吨”，不如自己测一次。方法很简单：用容积为1升的圆筒（按JGJ/T 70-2009标准），现场取样，称重。搅拌好的浆体灌满1升筒，抹平，称出净重，这个数乘以1000就是每方的实际重量。我们在某电厂汽轮机基础灌浆时，按这个方法测了3次，取平均值2.29吨/方，和厂家给的2.3吨/方基本吻合。但如果是振捣过的部位，密度会再高0.03-0.05吨/方，因为气泡排得更干净。

如果你在验收阶段，需要核对材料用量是否够，可以用这个公式：实际方量 = 干料总用量（吨） ÷ 干料堆积密度（吨/方）。但注意，这个算法只能算个大概，因为干料在运输和存放过程中会压实，堆积密度会变化。最准的还是搅拌后实测浆体密度。

不同强度等级的灌浆料，重量也有差异

强度等级从C40到C120，密度是逐渐上升的。C60以下的普通型，硬化体密度多在2.2-2.3吨/方；C80以上的高强型，因为胶凝材料用量大、骨料级配优化，密度能到2.3-2.4吨/方。我在一个C100灌浆料试验中，实测密度达到了2.42吨/方。所以如果你在做结构加固设计，选C60和选C100，1方的荷载差了将近0.2吨，这个在楼板加固时尤其要注意，别把附加荷载算小了。

另外，膨胀剂掺量也会影响密度。灌浆料要求有微膨胀，膨胀剂（比如塑性膨胀剂）掺量一般在0.01%-0.05%，虽然质量占比极小，但会导致体积略微增大，密度反而会降一点点。不过这个影响可以忽略不计，工程上按2.3吨/方算就行。
