搜索聚合物水泥砂浆配比的工程师或施工队长，实际需求往往不是要一个万能配方，而是解决特定工况下的粘结强度不足或抗裂失效问题。本文直接给出基于国标GB/T 50448-2015和GB 50367-2013的实操配比与现场调整方法，避开网上那些只抄理论、不碰工地的空话。

聚合物水泥砂浆的核心配比逻辑，别只看水泥标号

网上很多文章还在用325水泥说事，这不符合现行规范。实际工程中，聚合物水泥砂浆的配比首先要看设计强度等级，一般不低于M20（对应C25混凝土修补），常用M30-M40。核心是聚灰比（聚合物固体含量与水泥质量之比），而不是水泥：砂：水的固定数字。

以丙烯酸酯共聚乳液为例，聚灰比控制在10%-15%时，粘结强度能达到1.5MPa以上，抗渗等级可到P10。水泥建议用42.5级普通硅酸盐水泥，砂子用中砂（细度模数2.3-2.8），含泥量不超过1%。水灰比控制在0.35-0.40，比普通砂浆低0.1左右，因为聚合物乳液本身含有部分水。

经验上来说，一个常用基准配比是：水泥：砂：聚合物乳液：水 = 100：200：15：35（质量比）。这个配比在修补3-5mm厚度的混凝土表面时，28天抗压强度能到35MPa，抗折强度超过8MPa。

现场搅拌的细节决定了砂浆最终性能

原文说搅拌时间比普通砂浆长2-3分钟，这还不够具体。实际操作中，必须先用搅拌机将水泥和砂干混1分钟，再倒入聚合物乳液和水的混合液，湿拌3分钟，停机静置2分钟让气泡逸出，再快搅1分钟。总搅拌时间控制在6-8分钟，过长会导致聚合物破乳，砂浆失去柔性。

温度控制是关键。环境温度低于5℃时，聚合物成膜受阻，粘结强度会下降30%以上。以某地下车库修补工程为例，冬季施工时未加热乳液，结果一周后出现大面积空鼓。建议施工温度在10℃-35℃之间，砂浆拌合物温度控制在15℃-25℃。

一次搅拌量要算准：按每平方米2kg/mm的涂布量，一个班组半小时内能抹完的面积来定料。搅拌好的砂浆必须在45分钟内用完（比原文说的1小时更严格），因为聚合物开始初凝后，再加水搅拌会破坏网络结构。

基面处理比配比本身更影响防水效果

原文提到清除污垢和洒水润湿，但漏了关键一步：基面必须进行界面处理。对于混凝土基面，用高压水枪冲洗后，应涂刷一道聚合物界面剂（用聚合物乳液加水泥调成稀浆），涂刷后立即抹砂浆，间隔不能超过20分钟。否则界面剂干固后会形成隔层。

对于吸水率大的旧混凝土基面，洒水润湿后表面不能有明水，但内部要饱和。检验方法：洒水后等待30分钟，表面无积水但手摸有潮湿感。如果基面太干，聚合物砂浆中的水分会被吸走，导致聚合物无法充分成膜，抗渗性直接打五折。

以某污水处理厂水池内壁修补为例，基面凿毛深度达到3-5mm，露出新鲜骨料，再涂刷界面剂，最后抹聚合物砂浆，闭水试验72小时无渗漏。而旁边未做界面处理的区域，48小时就出现湿斑。

分层抹压的厚度控制与养护周期

原文说防水层抹2-3遍，每层2-3mm，这个数据没问题，但漏了层间间隔时间的控制。第一层抹完后，要等表面收水、指压不粘手（约2-4小时，视温度而定），再进行第二层。如果间隔太短，两层会混合起泡；间隔太长，层间粘结力下降。

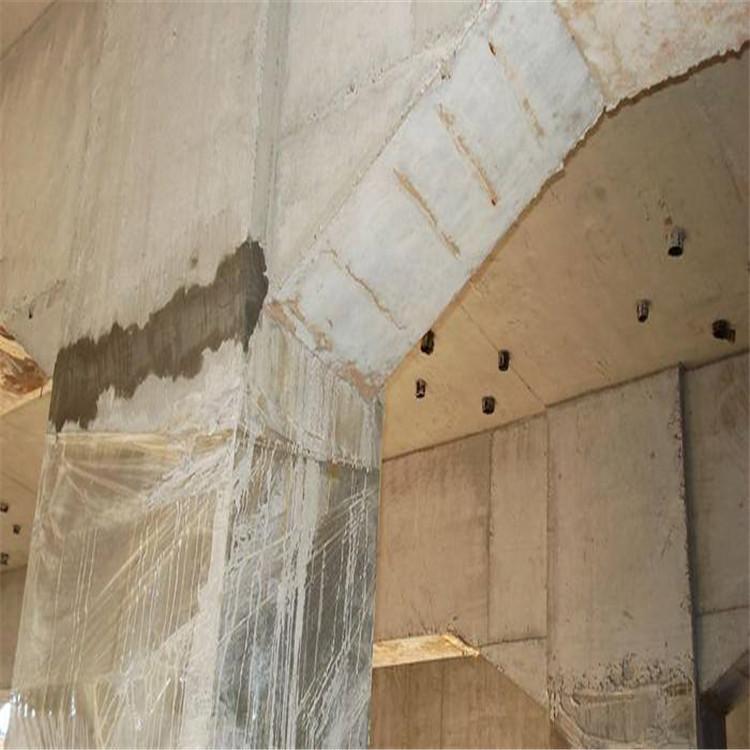

养护是另一个常被忽视的环节。聚合物水泥砂浆不需要像普通砂浆那样大量洒水养护，因为水太多会稀释聚合物。正确做法：抹完后覆盖塑料薄膜保湿，24小时后揭膜，自然养护7天。期间避免暴晒、大风和负温。以某屋面防水工程为例，未覆盖薄膜的砂浆表面出现龟裂，而覆盖养护的砂浆表面光滑无裂纹。

厚度控制方面，地上工程单层总厚度4-6mm，地下工程不小于6mm。如果修补深度超过10mm，要分层施工，每层不超过5mm。大面积施工时（超过4m×4m），必须设分格缝，缝宽20mm，用聚氨酯密封胶填缝，防止砂浆自身收缩开裂。

特殊工况下的配比调整与检测验收

当用于结构加固时（按GB 50367-2013），聚合物水泥砂浆的劈裂抗拉强度不应低于5.5MPa，正拉粘结强度不应低于2.0MPa。这时聚灰比要提高到15%-18%，并掺入0.2%的聚丙烯纤维（长度6-12mm）来增强抗裂性。

用于潮湿环境（如地下室、水池）时，聚合物应选用具有耐水性的丙烯酸酯共聚乳液，不能用醋酸乙烯-乙烯共聚乳液（VAE），后者在水中会软化。检验方法：将试件在水中浸泡7天，抗压强度损失不应超过15%。

验收时，按JGJ/T 70-2009标准检测砂浆的保水率，聚合物水泥砂浆的保水率不应低于88%。现场可用简易方法：将砂浆抹在砖面上，5分钟后观察是否泌水，不泌水为合格。粘结强度用拉拔仪实测，每100m²检测一组（3个测点），平均值不低于设计值。
