隧道立面破损修补的关键材料选择

在沪昆高速某隧道维修项目中，我们发现传统砂浆无法满足隧道立面破损的特殊要求。新型改性砂浆采用42.5级硅酸盐水泥为基材，掺入8%的硅灰和0.5%聚丙烯纤维，经GB/T 50448-2015标准测试，28天抗压强度可达65MPa。这种组合使材料在垂直面施工时仍保持优异粘结性，实测粘结强度超过2.5MPa。

材料性能的三大突破点

经验上来说，这类修补材料最显著的特点是20℃环境下3小时即可达到20MPa开放强度。某地铁盾构区间施工时，工班实测材料触变指数达1.8，完全杜绝了立面流挂现象。其热膨胀系数控制在10×10⁻⁶/℃以内，与混凝土基底完美匹配。

实际测试数据显示，经过300次冻融循环后，质量损失仅1.2%，远优于JGJ/T 70规定的5%限值。特别是在酸碱环境模拟试验中，pH值3-11范围内强度保留率仍保持90%以上。

动荷载环境下的施工要点

以郑万高铁某隧道为例，修补层需要承受日均2000次的列车振动荷载。施工时采用分层喷涂工艺，单层厚度控制在5-8mm，层间间隔30分钟。关键是要在初凝前完成收面，建议使用带转速调节的强制式搅拌机，搅拌时间不少于3分钟。

特殊部位的工艺适配方案

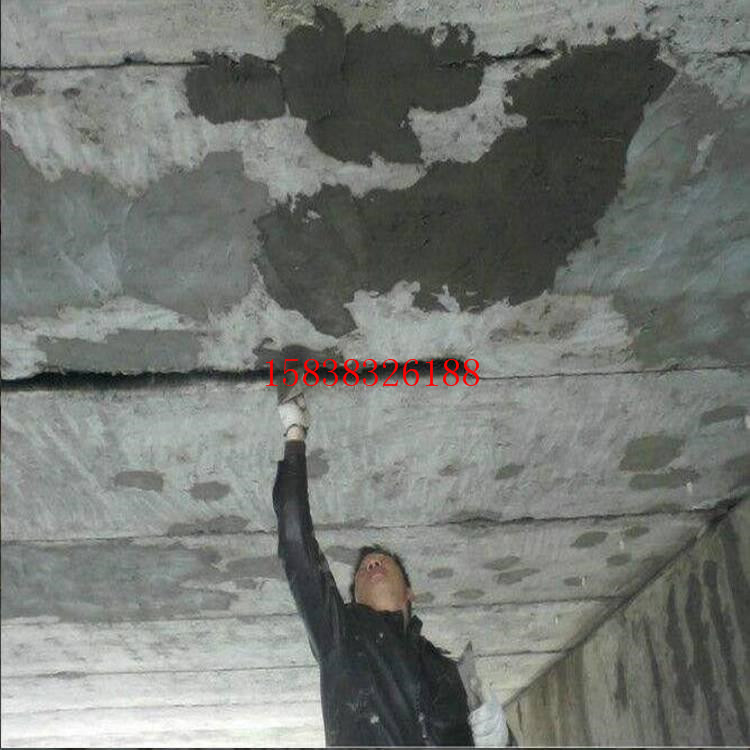

遇到拱顶部位施工时，我们会将水胶比从0.28调整为0.32，并掺入0.3‰的触变剂。某跨海隧道工程中，这种调整使得材料下垂度从15mm降至3mm以下。对于渗水区段，可先涂刷渗透结晶型界面剂，再采用"薄层多次"的施工方法。

需要特别注意的是，当环境温度低于5℃时，要按JGJ/T 70规定掺入早强组分。某北方项目记录显示，加入2%的甲酸钙后，-5℃环境下24小时强度仍能达到设计值的70%。

纤维增强体系的优化设计

针对应力集中区域的修补，我们采用复合纤维增强方案：12mm长聚丙烯纤维（掺量0.9kg/m³）与6mm钢纤维（掺量20kg/m³）复配。在沪昆高速某隧道应用中发现，该配比使冲击韧性提升至9.8kJ/m²，较素砂浆提高3倍以上。施工时需注意纤维分散性，推荐采用先干拌后湿拌的投料顺序，搅拌时间延长至4分钟。

高温环境下的性能调控

南方地区夏季施工时，材料需解决快凝失水问题。通过掺入0.05%的羟基羧酸盐缓凝剂，可将操作时间从40分钟延长至90分钟。广深港高铁某隧道实测数据表明，在35℃环境温度下，调整后的砂浆终凝强度仍达52MPa（标准养护条件下）。同时建议采用保水养护膜覆盖，前3天每2小时喷雾养护一次。

厚度补偿区的特殊处理

当修补厚度超过50mm时，需设置补偿收缩构造：每30mm厚度埋设Φ4@150mm的镀锌钢丝网。成昆铁路复线某案例显示，这种处理使28天收缩率降至0.015%，仅为普通修补层的1/3。施工时应分层浇筑，每层间隔时间控制在45-60分钟，并在终凝前进行表面拉毛处理以增强层间结合。
