搜索“盾构管片修补专用材料”的工程师或施工负责人，最核心的需求是：找到一种能快速恢复管片结构强度、满足地铁隧道验收标准，且能在狭窄工位和紧迫工期下顺利施工的材料。本文不讨论泛泛的修补原理，直接聚焦于从材料选型到现场验收的实操经验与最新国标要求。

修补材料的技术核心：早强与粘结力如何平衡

盾构管片修补的难点在于，材料必须在2小时内达到20MPa以上的抗压强度，以满足管片拼装后立即承受盾构推力的要求。以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为参照，修补材料应属于IV类（早强型），其2h抗压强度不应低于20MPa，28d抗压强度不应低于50MPa。但强度只是基础，粘结力才是防止修补层与旧混凝土界面剥离的关键。经验上来说，修补材料的界面粘结强度不应低于1.5MPa，否则在管片拼装或后期运营震动中极易产生二次脱落。

实际操作中，很多材料厂商标称的“2小时20MPa”是在标准养护条件下测得的，而隧道内湿度大、温度低（尤其冬期施工），实际强度增长会打折扣。以某地铁项目为例，冬季洞内温度仅5℃，使用普通早强修补剂后，2小时强度仅达到12MPa，导致管片无法按时拼装。最终改用掺入防冻型早强组分的水泥基修补料，并配合暖风机加热修补区域，才满足要求。因此，选择材料时必须要求厂家提供不同温度条件下的强度曲线，而非仅看标称值。

基面处理：决定修补成败的第一道工序

很多现场人员为了赶进度，直接用砂浆把破损处抹平，结果几天后就开裂脱落。正确的基面处理必须分三步走：第一步，用高压水枪或钢丝刷清除管片破损处的浮灰、油污和松散颗粒，直至露出坚实的混凝土基层。第二步，如果钢筋已经外露，需用角磨机除锈至金属光泽，并涂刷一道环氧界面处理剂（参照GB 50367-2013《混凝土结构加固设计规范》第6.2条），防止锈蚀继续发展。第三步，对于深度超过10mm的破损，应沿裂缝方向开凿成“V”形槽，槽深15-20mm、宽10-20mm，并用水充分湿润基面（但不得有明水），以提高修补料与旧混凝土的机械咬合力。

以某城市地铁区间为例，管片吊装时磕掉了一个边长约15cm、深约3cm的棱角，现场人员未凿除松散层就直接抹修补料，结果7天后敲击检查时发现修补块整体脱落。返工后按上述工序处理，修补料与旧混凝土结合紧密，经敲击检测无空鼓。这一案例说明，基面处理的质量直接决定了修补的耐久性，不能省略任何一步。

施工操作要点：分层抹压与养护控制

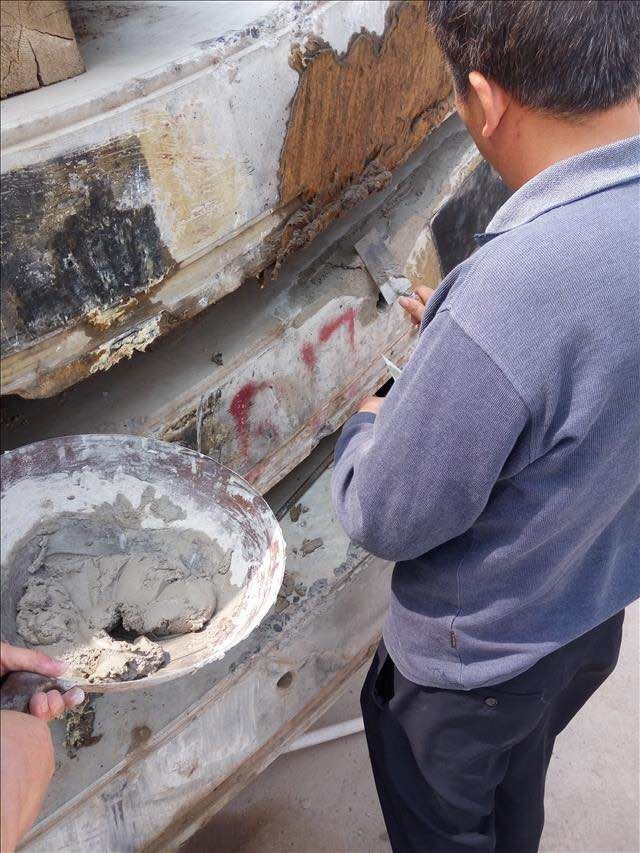

修补剂加水搅拌时，必须采用机械搅拌（手持搅拌器即可），搅拌时间不少于3分钟，确保无干粉结块。每次搅拌量应控制在30分钟内用完，因为早强材料初凝时间短，超过时间后流动性会迅速下降，强行使用会降低粘结强度。抹压时，每层厚度不宜超过5mm，待前一层表面收干（手指按压不粘手）后再抹下一层。对于深度超过20mm的破损，应分3-4层抹压，避免一次成型导致内部水化热集中引发收缩裂缝。

养护是另一个容易被忽视的环节。修补完成后，应立即用塑料薄膜覆盖，防止水分过快蒸发。如果隧道内风速较大，还应加设挡风帘。养护时间不得少于24小时，期间避免阳光直射或雨水冲刷。以某地铁盾构施工为例，夏季洞内温度高达35℃，修补后未覆盖薄膜，2小时后表面即出现龟裂纹，强度测试仅达到设计值的70%。返工后采用薄膜覆盖+每隔2小时喷水雾的养护方案，最终强度满足要求。

质量验收标准：敲击法与强度抽检

修补完成后，验收应分为两步：第一步，用木锤或专用敲击棒轻敲修补区域，听声音判断是否存在空鼓。如果发出“咚咚”的空洞声，说明修补层与旧混凝土未粘结牢固，必须凿除重做。第二步，在修补区域预留试块（同条件养护），进行抗压强度测试。参照GB 50204-2015《混凝土结构工程施工质量验收规范》第7.4.1条，修补材料的28d抗压强度不应低于原管片混凝土强度等级（通常为C50或C55）。此外，还应检查修补表面的平整度，用2m靠尺测量，误差不应超过3mm。

在实际工程中，曾遇到修补后表面颜色与管片原色不一致的问题，虽然不影响结构性能，但业主和监理往往会要求返工。因此，建议在正式施工前，先在小面积试板上调整修补料的颜色（通过掺加适量矿物颜料），使其与管片原色接近。这一点在招标文件和施工方案中往往被忽略，但却是现场验收的常见卡点。

常见问题与应急处理方案

修补过程中最常见的问题是修补料与旧混凝土界面出现细微裂缝。原因通常是基面未充分湿润，或者修补后养护不到位。处理方法是：用环氧树脂灌缝胶（符合GB 50550-2010《建筑结构加固工程施工质量验收规范》第8章要求）进行低压注浆，注浆压力控制在0.2-0.4MPa，待胶液固化后打磨平整。如果裂缝宽度超过0.3mm，则需沿裂缝开槽后重新修补。

另一个问题是修补后强度不足，多发生在低温环境或搅拌用水量超标时。应急措施是：立即在修补区域覆盖保温棉被，并用电热毯辅助加热，保持温度在10℃以上，同时延长养护时间至48小时。如果强度仍不达标，则必须凿除重做，不能勉强使用。以某地铁项目为例，冬季修补后因温度过低，3天强度仅达到30MPa，最终采用暖风机加热养护，强度在7天后达到45MPa，勉强满足验收要求，但已影响了工期。
