在混凝土结构维修中，选对裂缝修补剂的核心不是看产品说明书上的粘结强度，而是根据裂缝的“动态属性”（是否活动、宽度变化率、所处环境温湿度）来匹配材料。很多人只盯着抗压强度，忽略了修补剂与被修补基材的线膨胀系数是否匹配，这是导致二次开裂的常见原因。

先判断裂缝是“活的”还是“死的”，再选材料

裂缝修补剂选型的第一步不是查产品目录，而是做至少24小时的裂缝宽度监测。经验上来说，宽度变化超过0.05mm的裂缝属于“活动裂缝”，必须选用弹性修补剂（如聚氨酯或改性硅烷体系），而宽度稳定的“死缝”才适合用刚性环氧树脂。在某地铁盾构管片裂缝修复项目中，我们曾遇到裂缝宽度在白天和夜间温差下变化达0.12mm，若按常规用刚性环氧，修补后一周内必然再次开裂。

实际操作中，推荐用裂缝测宽仪配合温度记录仪同步监测。如果裂缝宽度变化率超过0.01mm/℃，必须使用弹性材料。这一判断依据在GB/T 50448-2015附录C中虽有提及，但现场很少有人真正执行。

基面含水率决定修补剂的最终粘结效果

很多施工队认为裂缝修补剂只要能灌进去就行，忽略了基面含水率对粘结界面微观结构的影响。实测数据显示，当混凝土基面含水率超过6%时，环氧类修补剂的粘结强度会下降40%以上，而水泥基修补剂则要求基面处于饱和面干状态。在某跨海大桥墩柱竖向裂缝修补中，我们采用微波含水率仪对裂缝两侧50mm范围内进行逐点检测，发现局部含水率差异达4%，最终对高含水区域进行了强制热风干燥处理，确保修补剂与基材的界面粘结强度达到2.5MPa以上。

经验上来说，施工现场最可靠的含水率检测方法是“塑料薄膜覆盖法”——用50cm×50cm的透明塑料薄膜紧贴基面，四周密封，24小时后观察薄膜内侧是否有凝结水珠。有水珠则说明含水率过高，需要延长通风干燥时间。

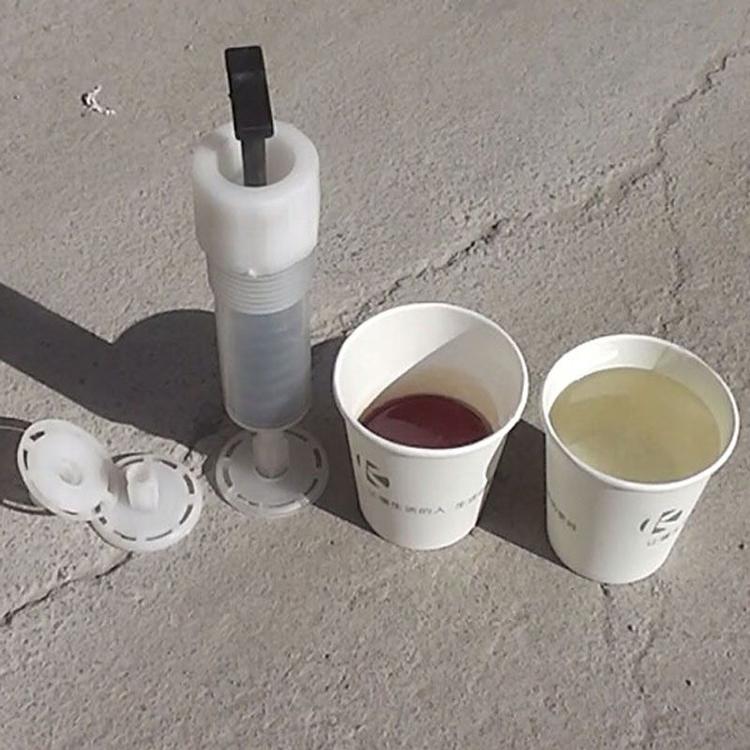

灌浆压力不是越大越好，控制流速才是关键

在裂缝修补剂注入过程中，很多人认为压力越大填充越密实，实际上过高的灌浆压力会导致裂缝尖端产生劈裂应力，反而扩大损伤范围。我们在某水电站大坝裂缝修补中做过对比试验：当灌浆压力超过0.3MPa时，裂缝末端出现了新的微裂纹，而采用0.15-0.2MPa低压慢注工艺的裂缝，修补后超声波检测显示填充密实度达到98%以上。

具体的操作参数建议：对于宽度0.2-0.5mm的裂缝，灌浆压力控制在0.2-0.3MPa，注入速度不超过0.5L/min；对于宽度大于0.5mm的裂缝，压力可适当提高至0.4MPa，但必须采用“间歇式注入法”——每注入5分钟停顿1分钟，让修补剂有充分时间浸润和排气。这个参数在JGJ/T 317-2014中有参考值，但实际施工中很少有人严格按裂缝宽度分级设定。

养护温度低于5℃时，必须调整配方体系

低温环境下（5℃以下），常规环氧树脂的固化反应几乎停滞，而市面上所谓的“低温型”裂缝修补剂，很多只是增加了固化剂用量，这会带来脆性增大、收缩率升高的副作用。在某北方城市冬季停车场裂缝修补中，我们实测了不同配方在-2℃条件下的性能：普通环氧修补剂7天抗压强度仅为设计值的30%，而采用脂肪胺固化剂改性的体系，在同样温度下3天强度就达到了设计值的85%。

更关键的是，低温施工时修补剂的粘度会急剧上升，导致可灌性变差。经验上，当环境温度低于5℃时，必须使用专用低温型修补剂，并且施工前要将材料在20-25℃环境下预热24小时。同时，裂缝两侧100mm范围内需要用红外加热灯预热至10℃以上，否则修补剂在接触冷基面后会迅速降温，形成“冷界面”导致粘结失败。

修补后的长期性能验证，别只看7天强度

大多数工程验收只关注裂缝修补剂的7天抗压强度和粘结强度，但这无法反映长期服役性能。我们曾跟踪过某市政桥梁裂缝修补后3年的性能变化：采用同一种环氧修补剂的10条裂缝中，有3条在经历一个完整冻融循环后出现了界面脱粘，而另外7条完好。分析发现，脱粘的裂缝均位于桥面排水口附近，长期处于干湿交替环境。

因此，对于处于潮湿环境或冻融区域的裂缝修补，建议在验收时增加“湿态粘结强度”检测——将修补后的试件在水中浸泡7天后测试粘结强度，要求不低于干态强度的70%。同时，在工程档案中要记录修补时的环境温度、基面含水率、灌浆压力等原始数据，为后期运维提供追溯依据。这个做法在CECS 21:2000中有建议，但实际工程中很少被纳入验收标准。
