您搜索高强无收缩自流灌浆料，大概率是在为设备基础、地脚螺栓锚固或桥梁支座垫石选材，核心诉求是“如何选到真正能自流密实、不收缩、且28天强度达标的材料，并确保施工一次成功不返工”。本文基于15年现场经验，直接回答您最关心的选型参数与施工控制点。

别被“自流”二字骗了，流动度损失比初始值更重要

很多采购只看初始流动度（比如初始值≥300mm），但实际施工中，从搅拌到浇筑完成往往需要15-20分钟。经验上来说，真正决定灌浆质量的指标是30分钟流动度保留值。按照GB/T 50448-2015标准，流动度30分钟保留值不应低于260mm。在某电厂汽轮机基础灌浆项目中，我们对比过三种材料，其中一种初始流动度高达340mm，但20分钟后仅剩210mm，导致二次灌浆层出现蜂窝状缺陷。建议您在采购时要求厂家提供30分钟流动度实测报告，而非出厂检验单上的初始值。

竖向膨胀率不是越大越好，0.02%-0.05%才是黄金区间

高强无收缩的核心在于膨胀率控制。太多人误解为“膨胀越大越不收缩”，这恰恰是工程隐患的根源。在2023年某地铁盾构始发井的灌浆中，施工队用了膨胀率0.1%的材料，结果28天后灌浆层顶面鼓起3mm，反而造成支座脱空。实际操作中，塑性阶段的膨胀率应控制在0.02%-0.05%，且膨胀应在终凝前完成。您可以用100mm×100mm×100mm的试块，在初凝前用千分表测量竖向变形，这才是现场最可靠的验证手段。

水料比每多1%，强度可能掉一个标号

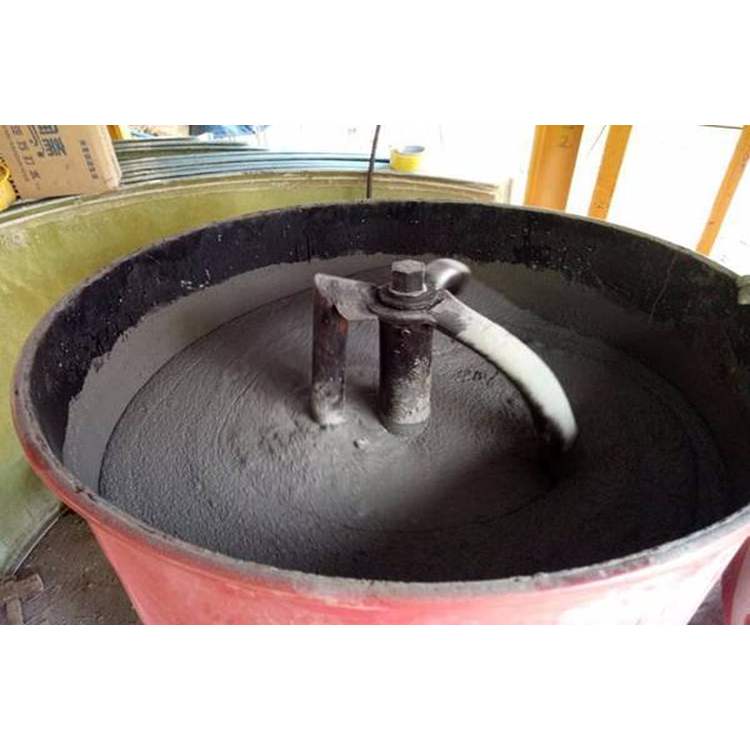

这是现场最常见的违规操作。很多施工队为了图方便，把流动度调整到“像水一样”，导致水料比从标准的12%-13%提高到15%以上。以C80级灌浆料为例，某桥梁支座垫石施工中，我们做过对比：水料比12.5%时28天抗压强度82.3MPa，水料比14%时降到71.6MPa，直接降了一个标号。更危险的是，水灰比增大还会导致塑性收缩开裂。我个人的经验是，现场必须用电子秤称量拌合水，禁止用桶或瓢估量。如果流动度不足，优先检查搅拌时间（至少3分钟），而不是加水。

养护温度低于5℃时，强度发展会停滞48小时

冬季施工是灌浆料出问题的高发期。根据GB/T 50448-2015附录B，灌浆料在5℃以下时水化反应速率急剧下降。在2022年某北方高速服务区加固项目中，我们实测了5℃环境下的强度发展：3天强度仅为标准养护的35%，7天强度为52%，直到第10天才达到设计强度的80%。解决方案有两个：一是选用含早强组分的冬季型材料，二是采用热水拌合（水温30-35℃）并覆盖保温被。注意，严禁用超过40℃的热水，否则会出现速凝导致无法浇筑。

二次灌浆层的厚度超过100mm时，必须加级配骨料

很多厂家推荐的单一粒径细骨料灌浆料，最大骨料粒径通常≤4.75mm。当灌浆厚度超过100mm（比如大型设备基础二次灌浆），纯细骨料会产生较大的干缩。在2019年某钢厂轧机基础灌浆中，我们用了含5-10mm连续级配骨料的灌浆料，28天干缩率比纯细骨料降低了0.015%。实际操作中，您可以让厂家提供两种方案：厚度50-100mm用细骨料型，100-200mm用粗骨料型。同时注意，粗骨料型的流动度要求更高，初始值应≥320mm才能保证自流密实。
