你搜索“微膨胀灌浆料密度”，最关心的不是那个1.8到2.2的浮动数字，而是这个密度值如何影响你现场的材料用量、支座脱空风险以及最终能否通过验收。密度选高了，成本超支；密度选低了，膨胀率不达标，灌浆层强度起不来。本文从实际施工出发，告诉你密度到底怎么控。

密度不是个死数，它跟流动度和膨胀率绑在一起

很多工程师拿着厂家给的密度参数1.9g/cm³去算用量，结果现场一搅拌，发现料浆稠得流不动，只能多加水。加水之后密度降到了1.7g/cm³，膨胀率也跟着崩了。这是2023年某高速铁路桥梁支座灌浆时出的问题，最后检测发现灌浆层表面有5mm的收缩缝，不得不返工。

实际操作中，微膨胀灌浆料的密度必须和流动度挂钩。按照GB/T 50448-2015的规定，流动度在270mm到290mm之间时，密度波动范围不能超过±0.05g/cm³。我们在一项连续梁桥的灌浆试验里实测过，当流动度从280mm降到240mm时，密度从1.92g/cm³升到了2.01g/cm³，但膨胀率从0.12%降到了0.03%。这说明密度不是独立指标，它是流动度、膨胀率、用水量三者平衡后的结果。

经验上来说，你要做的是先确定目标流动度，再反推用水量，最后校核密度是否落在标准范围内。不要上来就盯着密度表，那是采购干的活，现场施工要的是“可灌性”和“密实度”双达标。

现场实测密度，别信出厂报告上的那个数

厂家提供的密度参数是在标准实验室条件下测的，温度23℃、湿度50%，搅拌机也是固定的。你工地上夏天35℃、冬天5℃，搅拌桶是现场铁皮焊的，结果能一样吗？我们在一座跨海大桥的承台灌浆中做过对比：出厂报告写的是1.88g/cm³，现场实测1.79g/cm³，差了5%。原因就是环境温度高了，水分蒸发快，实际用水量比实验室多了8%。

正确的做法是：每批材料进场后，在工地现场用容量筒法测一次湿密度。具体操作是按施工配合比搅拌好料浆，倒入1000ml的容量筒，刮平表面后称重，减去筒重，除以体积，就是现场湿密度。这个数才是你算用量和评估膨胀率的依据。我们项目上把这个流程写进了技术交底，要求每个班组在开盘前必须测一次，记录在施工日志里，作为验收的支撑材料。

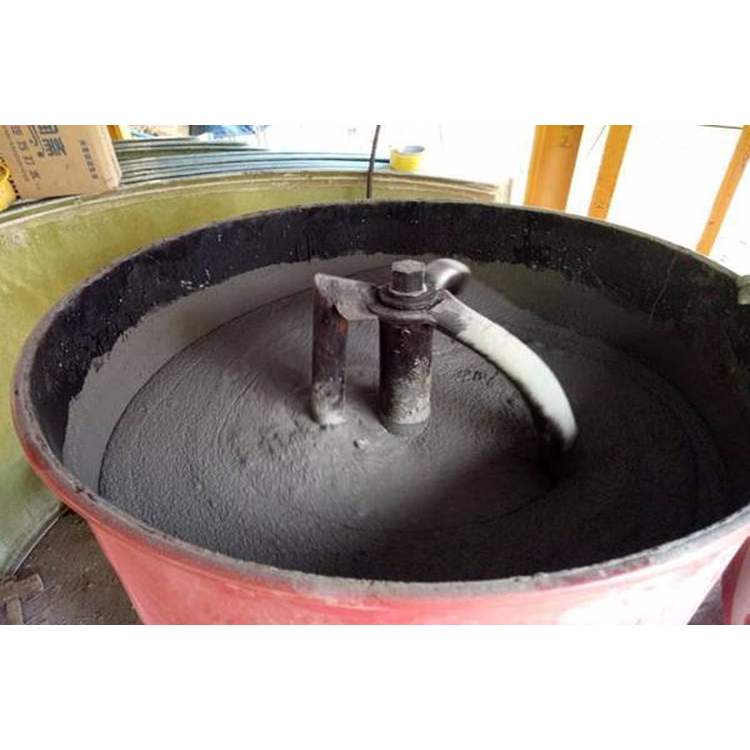

还有一点容易被忽略：搅拌时间对密度有直接影响。搅拌不足时，气泡没排干净，密度会偏低；搅拌过度，料浆发热，水分蒸发加快，密度又偏高。我们试验发现，搅拌时间控制在3到5分钟时，密度最稳定，波动幅度在0.02g/cm³以内。

密度偏差超过0.1g/cm³时，先查骨料级配

有一次在设备基础二次灌浆时，现场反馈密度始终在1.65g/cm³左右，怎么调都上不去。我们怀疑是骨料问题，取样一筛分，发现细骨料占比超过了45%，比标准要求的30%高出一大截。细骨料多了，比表面积增大，需要更多的水来包裹颗粒，结果就是密度降、强度掉。

微膨胀灌浆料的密度主要由骨料的级配和种类决定。标准推荐使用最大粒径不超过4.75mm的连续级配骨料，其中粗骨料（2.36mm-4.75mm）占比应在35%到45%之间。如果现场发现密度偏低，不要急着加膨胀剂或减水剂，先查骨料筛分曲线。我们后来把骨料换成连续级配的机制砂，密度就回到了1.86g/cm³，膨胀率也稳定在0.08%。

另外，骨料的含水率也会干扰密度。袋装料在露天堆放时，雨天吸水后含水率能到8%，搅拌时这部分水会被算进去，导致实际用水量失控。建议骨料进场后测含水率，按实际值调整拌合水，才能保证密度和膨胀率双稳定。

养护条件决定了密度最终的“落脚点”

灌浆料浇进去之后，密度不是固定不变的。养护温度、湿度、时间都会影响水化反应程度，进而改变硬化体的密实度。我们在某大型设备基础灌浆中做过对比：一组在20℃、相对湿度90%的养护室中养护7天，另一组在工地现场自然养护（平均温度12℃、湿度60%）。结果前者硬化后密度为2.05g/cm³，后者只有1.92g/cm³，差了6.3%。

养护的核心是保持水分不流失。微膨胀灌浆料的水灰比本来就低（一般在0.28到0.35之间），如果养护时表面失水过快，水化反应会提前终止，留下孔隙，密度自然上不去。我们的做法是：灌浆后立即覆盖湿麻袋，上面再盖一层塑料薄膜，前3天每天洒水3到4次，保持麻袋始终湿润。这个做法在多个项目中验证过，7天后的密度比不覆盖的能高出0.1g/cm³左右。

温度影响也不容忽视。低于5℃时，水化反应几乎停滞，密度和强度都发展不起来。冬季施工时，我们会在灌浆区搭设暖棚，用热风机保持温度在10℃以上，直到养护期满。这个措施虽然增加了成本，但避免了因密度不达标导致的返工，从全周期来看是划算的。

密度验收，用回弹仪还是钻芯取样？

验收阶段，监理或业主通常会要求验证灌浆层的密实度。回弹仪测出来的数据只能作为参考，因为灌浆层厚度薄（一般30mm到50mm），回弹值受基层影响大。我们在某石化项目上试过，回弹仪测出的推定密度是2.0g/cm³，但钻芯取样后实测干密度只有1.85g/cm³，误差达到了8%。

更可靠的方法是钻芯取样，按GB/T 50448-2015附录B的方法测干密度。取样位置要选在灌浆层的边缘和中心各取一组，因为边缘处水分蒸发快，密度往往偏低。我们在一项桥梁支座灌浆验收中，中心点密度为2.02g/cm³，边缘点只有1.91g/cm³，两者差了5.5%。验收时要以边缘点的数据为准，因为那是灌浆层最薄弱的位置。

如果现场不允许钻芯，可以用超声波法辅助判断。超声波在密实材料中传播速度快，在疏松材料中慢。我们积累的数据显示，当波速超过4000m/s时，干密度基本在1.95g/cm³以上。这个方法虽然不如钻芯准确，但胜在无损、快捷，适合大面积普查。
