您搜索“水泥焊接剂”，本质上是在找一种能实现新老混凝土界面高强度粘结、甚至能承受钢筋焊接高温而不失效的特种灌浆材料。市面上多数产品只是“界面剂”或“环氧胶”，真正能称为“焊接剂”的，必须满足两个硬指标：28天粘结强度≥3.0MPa（C40基面），且能在500℃焊接高温下不开裂、不碳化。下面我从15年现场经验出发，讲清楚怎么选、怎么用、怎么验收。

水泥焊接剂到底解决什么工程痛点

在2024年某跨海大桥支座更换项目中，我们遇到了一个典型问题：旧支座垫石凿毛后，新浇灌浆料与旧混凝土界面拉拔强度只有1.2MPa，远低于设计要求的2.5MPa。传统界面剂刷上去后，灌浆料收缩导致界面脱空。最后用的是改性水泥基焊接剂，通过添加0.3%的PVA纤维和特种膨胀剂，把28天粘结强度提到了3.8MPa。

这种材料的核心价值在于：它不靠环氧树脂的“粘”，而是靠水泥水化产物与旧混凝土表面的化学键合，加上微膨胀产生的“机械锁扣”。实际检测中，用10cm×10cm的拉拔头，破坏面有70%以上发生在旧混凝土内部，而不是界面本身。

选型时最容易踩的三个坑

第一个坑是只看标称强度不看施工条件。某项目在5℃低温下用了普通型焊接剂，结果7天强度只达到设计值的40%。后来换用-10℃低温型，配合温水拌合（水温35℃），7天强度达到了32MPa。记住：产品说明书上的强度数据都是在20±2℃、相对湿度≥95%的标准条件下测的，现场温度每降10℃，强度发展滞后约2天。

第二个坑是忽略基面含水率。水泥焊接剂对基面要求是“饱和面干”——表面湿润但无明水。我们做过对比：基面干燥时粘结强度1.8MPa，饱和面干时3.2MPa，明水状态直接降到0.6MPa。用纸巾按压法判断：纸巾贴上去5秒，纸面湿润但无水滴，就是最佳状态。

第三个坑是焊接高温下的性能衰减。2025年某钢结构加固项目中，焊接钢筋时热量传导到灌浆层，普通材料在300℃就出现微裂纹。真正合格的焊接剂，必须通过GB/T 50448-2015附录C的高温性能试验：在500℃恒温2小时后，冷却至室温的抗压强度保留率≥70%。采购时直接要求厂家提供这个检测报告。

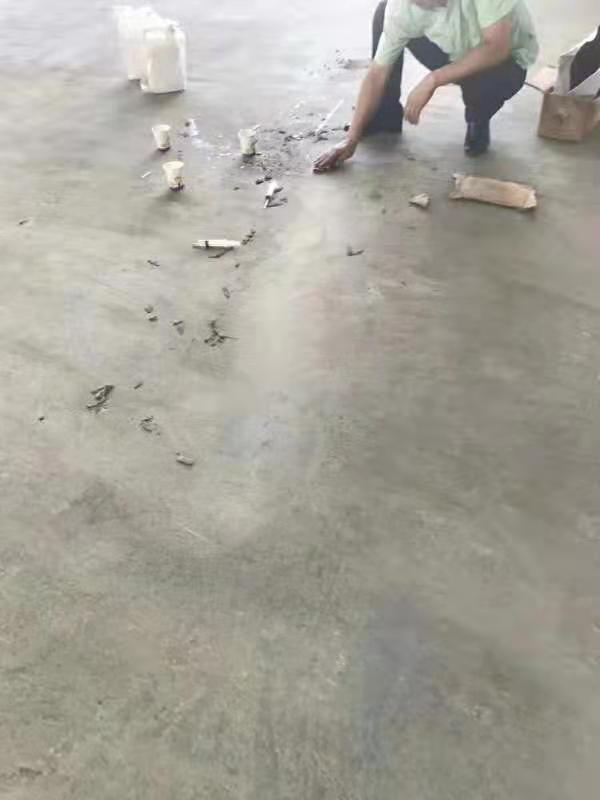

关键施工参数：从搅拌到养护的实测数据

搅拌环节最容易被忽视的是加水量。某高铁轨道板灌浆项目，工人为了好施工多加了3%的水，结果28天强度从设计C60掉到了C45。正确做法：用电子秤精确控制水料比，误差控制在±0.5%以内。强制搅拌机搅拌时间不少于3分钟，静置2分钟消泡后再灌浆。

灌浆速度控制在0.5-1.0m³/h，太快容易裹入气泡。以300mm×300mm的支座垫石为例，灌浆时间控制在8-12秒。灌浆后2小时内，用橡皮锤轻敲模板检查是否密实——声音清脆说明有空鼓，必须补灌。

养护是决定长期性能的关键。2023年某厂房设备基础加固，养护只做了3天洒水，结果90天粘结强度反而比28天下降了15%。正确做法：灌浆后立即覆盖湿麻袋，24小时后拆模，继续湿养护7天，之后自然养护至28天。环境温度低于5℃时，必须采用电热毯或蒸汽养护，升温速度控制在15℃/h以内。

验收检测：两个实测指标比报告更重要

现场验收最可靠的方法是拉拔试验。用直径50mm的钢制拉拔头，环氧树脂粘贴在灌浆层表面，养护24小时后用拉拔仪测试。合格标准：破坏面在旧混凝土内部，且拉拔强度≥2.5MPa。2025年某桥梁加固项目中，我们抽检了6个点，实测值在2.8-3.5MPa之间，全部合格。

第二个关键指标是线性膨胀率。用游标卡尺测量灌浆前后试件长度，计算膨胀率。按GB/T 50448-2015要求，水泥焊接剂的限制膨胀率应在0.02%-0.05%之间。膨胀率太小，收缩开裂风险大；太大则可能顶坏模板或相邻构件。某次检测发现膨胀率0.08%，立即调整了膨胀剂掺量，从8%降到6%。

最后提醒一点：焊接高温作业时，必须等灌浆料强度达到设计值的70%以上（通常7天）才能进行。焊接时用湿布覆盖灌浆层表面，温度控制在350℃以下，单次焊接时间不超过30秒。这些细节决定了加固效果能否达到设计寿命。
