隧道二衬拱顶脱空、空洞是影响衬砌结构安全与耐久性的核心痛点，选择一款流动性好、微膨胀、抗离析的隧道二衬拱顶注浆料，并配合正确的压浆工艺，是解决这一质量通病的关键。本文结合15年现场施工与材料研发经验，从材料选型、施工控制到缺陷修复，提供一线实操数据与案例。

选材核心：不止看强度，更要看“膨胀-收缩”曲线

很多采购或技术员选注浆料时，只盯着28天抗压强度，比如要求大于40MPa或50MPa。但实际工程中，拱顶注浆最怕的是“二次脱空”。材料硬化后如果收缩，浆体与初支面之间又会拉开一道缝隙，注了等于白注。

经验上来说，必须关注材料的“塑性膨胀”与“硬化后微膨胀”双重指标。我们在某高铁隧道二衬施工中，曾对比过两种市面常见的注浆料：A品牌标称强度55MPa，但7天水养后实测线收缩率达到0.08%；B品牌标称强度45MPa，但掺了复合膨胀组分，28天水中养护仍有0.02%的微膨胀。最终B材料在钻芯取样中，拱顶密实度合格率比A高了17个百分点。

实际选型时，建议要求供应商提供《限制膨胀率检测报告》，参照GB/T 50448-2015附录A，水中14d限制膨胀率不应低于0.02%，且28d空气中收缩率不应大于0.02%。这个数据比单纯看强度更有工程意义。

施工窗口：温度与流动度的“黄金匹配”

隧道内环境温度波动大，尤其是冬季施工，衬砌台车附近温度可能只有5℃，而注浆料拌合水温若控制不好，直接导致流动度损失过快。我们在某西南山区公路隧道项目中遇到过：上午拌制的浆料流动度320mm，20分钟后降到180mm，泵送管直接堵死。

实际操作中，我总结了一个经验：拌合水温控制在20-25℃之间，出机流动度控制在260-300mm（参照GB/T 50448-2015中“流动度”试验方法）。如果现场温度低于10℃，建议使用温水拌合，同时将注浆料提前在库房内预存24小时以上，避免料温过低。若温度高于35℃，则需加入缓凝组分，但缓凝剂的掺量必须通过小样试验确定，不能凭感觉加。

另一个容易被忽略的参数是“30分钟流动度保留值”。规范要求不应低于初始值的90%，但实际施工中，我建议按“30分钟流动度≥240mm”作为现场控制红线，低于这个值必须停止注浆，检查水温或换料。

压浆工艺：排气管的“最后一口气”是关键

很多施工队注浆时，看到排气管出浆就认为满了，马上封堵。这恰恰是拱顶脱空的直接原因。因为浆液在泵送压力下会沿管壁流动，排气管出口处的浆液可能只是“假满”，拱顶最高点仍有气囊。

在某铁路隧道二衬施工中，我们采用了“二次补浆+持压”工艺：第一次注浆至排气管出浆后，立即关闭注浆管阀门，保持0.2-0.3MPa压力持续1-2分钟，然后打开排气管排气，再进行第二次补浆，直到排气管再次出浆且无气泡。通过这种工艺，钻芯检测拱顶密实度合格率从76%提升至94%。

另外，排气管的布置间距也很关键。规范要求每5-6米设置一道，但实际中如果遇到拱顶不平整或初支面局部凸起，建议加密至3米一道，并在最高点增设“排气三通”。这个细节很多图纸上不会标，但现场做了就能避免大量返工。

缺陷修复：已脱空区域的“补救性注浆”方案

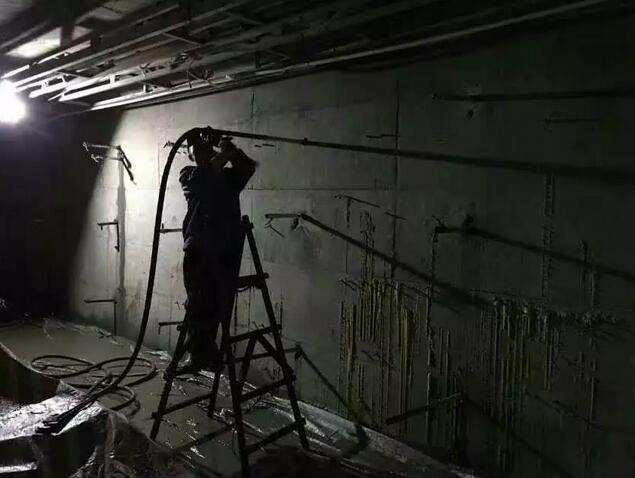

如果二衬已经浇筑完成，后期检测发现拱顶脱空，这时候再注浆难度大很多。常规做法是钻孔埋管，但容易打穿防水层或损伤钢筋。我们在某大型隧道维修项目中，采用了一种“低压慢渗”注浆工艺：钻头选用直径20mm的小钻头，深度控制在衬砌厚度的2/3（约15-20cm），不穿透防水层；然后插入注浆管，用0.1-0.2MPa的低压力，以每分钟5-10升的流量缓慢注入改性环氧树脂或超细水泥浆。

这种方案的关键是“慢”，压力大了会撑裂衬砌，流量快了浆液会沿裂缝跑掉。我们实测过，对于厚度35cm的衬砌，单孔注浆量控制在15-25升之间，注浆后7天取芯，空洞填充率能达到90%以上。但要注意，修补后必须在注浆孔处做防水封闭，否则会成为新的渗水点。

另外，对于脱空深度超过5cm的大空洞，建议分两次注浆：第一次注膨胀型水泥基浆料填充主体，待初凝后再注一道高渗透性环氧浆液封堵微缝隙。这种“刚柔结合”的方案，服役5年后的复查中未见二次脱空。

养护与检验：别让“最后一公里”毁掉所有努力

注浆完成后，很多工地直接进入下一道工序，忽略了养护。事实上，注浆料在硬化初期对湿度非常敏感。如果隧道内风速大、湿度低，浆体表面水分蒸发过快，会形成塑性裂缝，直接影响与衬砌的粘结力。

我们在某长隧道施工中做过对比：一组注浆后立即喷水养护7天，另一组自然干燥。28天后粘结强度拉拔试验显示，养护组平均粘结强度1.8MPa，自然干燥组仅1.2MPa，降低了33%。因此，我建议在注浆完成后，至少连续喷水养护3天，或者用湿麻袋覆盖，保持表面湿润。

检验环节，除了常规的钻芯取样，还可以用地质雷达进行无损检测。雷达检测的优点是覆盖面广，能快速发现大面积脱空区。但要注意，雷达对薄层（小于2cm）脱空的识别率较低，所以对于重点部位（如拱顶中心线两侧各1米范围），建议每10米做一个钻芯验证点，芯样长度应能完整反映衬砌-注浆层-初支的界面状态。
