搜索“环氧树脂灌浆料标准”的同行，十有八九是正在做设备基础二次灌浆或结构加固的现场技术负责人，最急需的不是泛泛的产品介绍，而是“这个活到底该按哪个国标验收、强度做到多少算合格、施工时最容易踩的坑是什么”。本文直接回答这三个核心问题。

现行国标到底怎么选：别只看产品标准，更要看应用场景标准

很多同行上来就找“环氧树脂灌浆料的产品标准”，但实际工程验收时，监理和质检站看的是应用场景对应的规范。如果是设备基础的二次灌浆，主要依据是GB/T 50448-2015《水泥基灌浆材料应用技术规范》——注意，这本规范虽然叫“水泥基”，但附录里明确写了环氧类灌浆料的技术要求。如果是混凝土结构的梁柱加大截面加固，则要对照GB 50367-2013《混凝土结构加固设计规范》和GB 50550-2010《建筑结构加固工程施工质量验收规范》。桥梁工程的支座灌浆，公路系统常用JTG/T J22-2008《公路桥梁加固设计规范》。经验上来说，采购前先问清楚项目验收用哪本规范，再按规范里的指标倒推选材，比直接看产品说明书靠谱得多。

强度指标别只看“抗压”，流动度和粘结强度才是现场痛点

原文提到“高强无收缩”，但没给出具体数据。以GB/T 50448-2015为参考，环氧树脂灌浆料的抗压强度标准值在28天龄期应不低于60MPa，实际工程中常用的是60-80MPa这个区间。但现场最头疼的不是抗压强度——材料厂家的报告上基本都能达标——而是流动度和粘结强度。流动度用“流锥法”检测，初始流动度应≥300mm，30分钟后应≥200mm，否则大体积灌浆时根本流不到位。粘结强度（与混凝土的拉伸粘结）应≥2.5MPa，这一点很多厂家报告里不写，但设备受振动时，灌浆层与基础脱开往往是粘结强度不足导致的。以某钢厂轧机基础灌浆为例，我们实测过粘结强度只有1.8MPa的料，三个月后锤击检查就出现了空鼓声。

施工温度控制：不是“5-32℃”这么简单，关键是材料温度和基层温度

原文写了环境温度控制在5-32℃，但实际操作中，材料本身的温度比环境温度更关键。环氧树脂在低于15℃时黏度急剧增大，搅拌时容易裹入气泡，固化后强度会打折扣。所以冬季施工时，不光要搭暖棚，更要把A料和B料提前24小时搬进暖棚预热到20℃左右。夏季施工则要防止暴晒导致材料温度超过35℃，一旦超过，可使用时间会从40分钟缩短到15分钟以内，根本来不及灌完。以某化工厂压缩机基础灌浆为例，7月份中午地表温度达到45℃，我们实测材料桶内温度38℃，强制用冰袋包裹桶身降温后才开始搅拌。这个细节，标准里不会写，但现场出问题往往就出在这里。

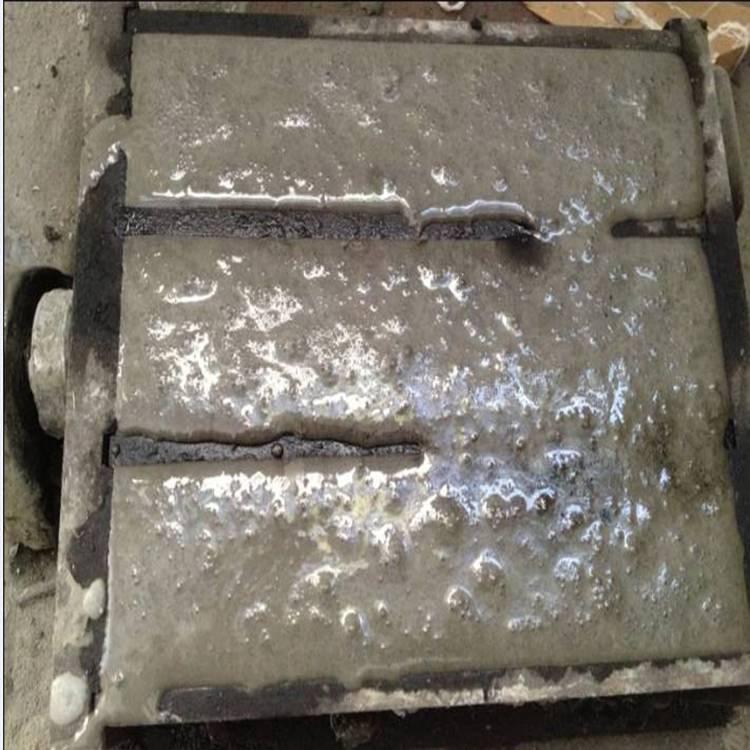

灌浆厚度和伸缩缝设置：单次350mm是上限，但很多人忽略了“分层”要求

原文说单次灌浆厚度控制在25mm-350mm，这个范围是对的。但需要补充的是：当厚度超过150mm时，建议分两次浇筑，中间间隔不超过初凝时间（通常为40-60分钟），否则底部会因收缩应力产生微裂纹。另外，原文提到面积超过1.8m×1.8m要设伸缩缝，这个尺寸来自GB/T 50448-2015的推荐值。实际操作中，伸缩缝的深度应为灌浆层厚度的1/3，宽度5-10mm，缝内填充弹性密封胶。以某大型发电机组基础为例，底座面积3m×4m，我们按2m间距设了十字缝，运行两年后检查，缝两侧没有开裂。

密实度检查：敲击法只能定性，超声波法才是验收依据

原文用锤子敲击听声音判断密实度，这个方法在施工过程中快速自检可以，但正式验收时监理不会认。按照GB 50550-2010的要求，重要设备基础的灌浆层密实度应采用超声波法检测，测点间距不大于300mm，波速低于4000m/s的区域判定为不密实。以某精密机床基础为例，敲击时全部是清脆声，但超声波一测，发现四个角各有直径约100mm的空洞区，原因是模板角落的排气孔没留够。后来用环氧树脂压力注浆补灌才通过验收。所以建议现场备一台超声波检测仪，灌浆后24小时做一次普查，比事后返工省事得多。
