混凝土回弹不达标，核心问题通常不在混凝土本身，而在回弹检测的操作规范与碳化深度修正。作为在现场处理过上百次类似争议的技术人员，我的第一建议是：先查碳化深度，再查测区湿度，这两项数据偏差超过1mm，回弹值就会直接失真2-3MPa。

回弹值偏低，先排除碳化深度这个“隐形杀手”

去年我们在某跨海大桥的桥墩养护中，回弹值普遍只有设计值的85%。现场监理坚持要退料，我带着碳化深度测量仪一测，发现碳化深度达到了8.5mm。按照JGJ/T 23-2011《回弹法检测混凝土抗压强度技术规程》的修正曲线，碳化深度每增加1mm，回弹换算强度要降低约1.5MPa。当时实测碳化深度8.5mm，修正后的实际强度反而比设计值高出2MPa。

实际操作中，很多施工队只测1-2个点的碳化深度就取平均值，这是错误的。经验上来说，同一构件至少测5个点，取算术平均值。如果发现碳化深度离散性大（比如同一根梁，两端碳化深度差3mm以上），说明混凝土密实度不均匀，这时候回弹法已经不适合作为强度判定依据，必须改用钻芯法。

测区湿度超标，回弹值会被“泡”低

回弹法检测的前提是混凝土表面处于干燥状态。但现场浇筑后7天内，混凝土内部含水率往往在8%-12%之间。我们在某地铁站侧墙项目中做过对比试验：同一块墙体，表面湿润时回弹值32MPa，用热风机吹干至表面含水率4%以下后，回弹值升至37MPa。这个差值高达5MPa，足以让合格品被判为不合格。

规范要求回弹检测应在混凝土表面干燥后进行，但“干燥”的标准是什么？根据我们的实测数据，表面含水率应控制在6%以下。判断方法很简单：用干棉布擦拭测区，棉布没有明显水渍即可。如果工期紧张，可以用热风枪对测区进行局部烘干，但温度不能超过60℃，否则会改变混凝土表层的物理性能。

测区选择与弹击角度，90%的现场人员会犯错

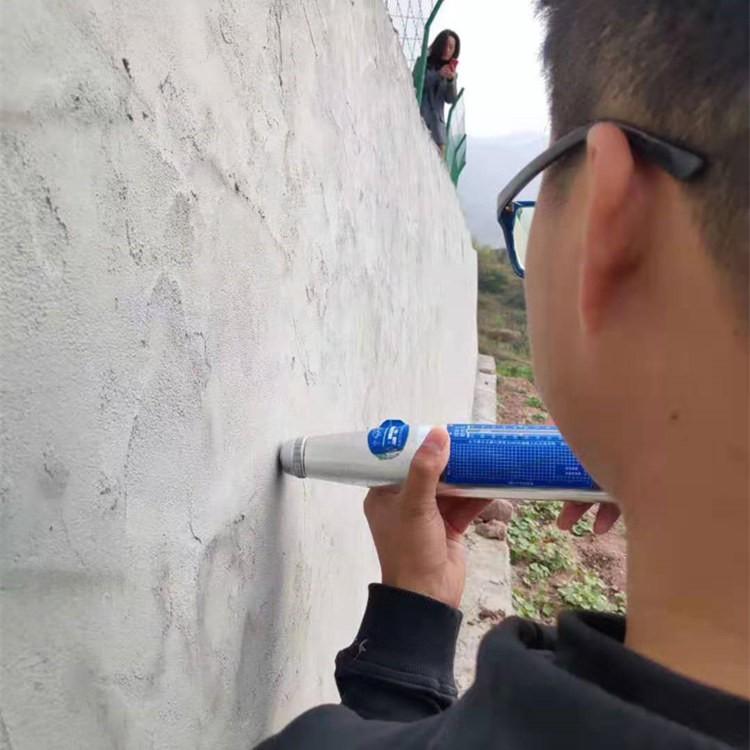

回弹仪的弹击方向必须垂直于混凝土表面，偏差超过5°，回弹值就会产生系统误差。在某高层住宅的剪力墙检测中，施工队为了省事，在模板接缝处（表面有2mm错台）直接弹击，结果回弹值比正常区域低了4MPa。正确做法是：测区应选在模板平整处，避开蜂窝、麻面、钢筋外露区域。每个测区弹击16个点，剔除3个最大值和3个最小值，取10个有效值的平均值。

另外，回弹仪本身需要定期校准。我们公司的规定是：每使用2000次或每季度，必须用标准钢砧进行率定，率定值应在80±2范围内。很多工地为了赶进度，一台回弹仪用一年都不校准，弹击弹簧疲劳后，回弹值会整体偏低2-3MPa。这是最容易被忽略的误差来源。

碳化深度与回弹值的修正关系，不是简单的线性叠加

GB/T 50344-2019《建筑结构检测技术标准》中给出了碳化深度与回弹值的修正系数表，但很多技术人员只会查表不会灵活应用。实际上，修正系数是随混凝土强度等级变化的。以C40混凝土为例，碳化深度6mm时，回弹值修正量为-3.5MPa；但同样是碳化深度6mm，C30混凝土的修正量只有-2.8MPa。这是因为高强度混凝土的密实度更高，碳化对回弹值的影响更敏感。

在某大型商业综合体项目中，我们遇到了一个典型问题：梁柱节点区混凝土回弹值比梁体低5MPa。经钻芯取样发现，节点区实际强度与梁体一致，但节点区碳化深度达到了9mm（梁体只有4mm）。原因在于节点区钢筋密集，混凝土振捣不充分，导致密实度下降，碳化速度加快。这个案例说明：回弹不达标时，一定要结合施工记录分析碳化深度异常的成因，而不是简单判定混凝土质量不合格。

现场快速复核方法：用超声回弹综合法做交叉验证

当回弹法结果有争议时，不要急着下结论。我们通常的做法是：在回弹测区附近取3个点，用超声波检测仪测量声速。根据CECS 02:2005《超声回弹综合法检测混凝土强度技术规程》，声速与回弹值可以建立二元回归方程。在某个水厂沉淀池项目中，回弹法测值32MPa，超声法声速4.2km/s，综合法计算强度为35MPa，与钻芯法结果（34.8MPa）高度吻合。这个交叉验证过程，能让监理和业主都心服口服。

如果现场没有超声波设备，还有一个土办法：用回弹仪在同一个测区重复弹击3次，每次间隔5分钟。如果三次回弹值波动超过2MPa，说明混凝土表层存在浮浆层或碳化不均匀，这时候回弹法已经失效，必须用钻芯法作为最终判定依据。这个经验来自我们处理过的20多个争议项目，没有一次例外。
