搜索“高延性混凝土施工工艺”的，十有八九是正在做砌体结构加固的施工队长或技术负责人，他们最关心的是：这材料到底怎么抹上去才不空鼓、不开裂，以及养护期能不能缩短。下面我把15年现场经验里踩过的坑和验证过的数据，一次说清楚。

材料配比不是“按说明书加水”那么简单

厂家给的用水量通常是在实验室标准温湿度（23℃，50%RH）下测的。但工地现场夏季35℃和冬季5℃的用水量要差5%-8%。实际操作中，夏季高温施工，我一般建议把水胶比控制在0.16-0.18之间，超过0.2纤维就会沉底，延展性直接掉30%以上。冬季低温要加温水（30-40℃）搅拌，不然纤维打不开，一团一团的。记住一个原则：搅拌完的浆料看起来像“稠酸奶”，用抹刀挑起来能挂住但不流淌，这个状态最准。

基层处理最大的坑是“洒水润湿”

很多施工队做完基层清理后，习惯往砖墙上泼水。对普通砂浆这是对的，但对高延性混凝土恰恰相反。砖墙吸水太快，会导致界面处失水，造成纤维层与基层剥离。正确做法是：清理完浮灰后，用喷雾器均匀喷水至表面微湿（含水率控制在8%-12%），然后刷一道界面剂（丙烯酸乳液兑水1:3）。以某小学加固项目为例，刷界面剂的一侧拉拔强度达到2.5MPa，没刷的只有1.2MPa，差了一倍。

抹压厚度和分层间隔是影响裂缝的关键

单次抹压厚度控制在8-12mm，超过15mm纤维就容易在抹刀下“滚卷”，导致局部没有纤维。需要做20mm以上厚度的，必须分两层施工。第一层抹完后，用带齿刮板拉毛（齿深3-4mm），等表干（手指按压不粘手，约30-40分钟，视气温而定）再抹第二层。两层间隔时间不能超过2小时，否则冷缝处会成为薄弱面，地震时首先开裂。参考GB 50550-2010第6.3.5条，分层施工的间隔时间应通过现场试抹确定。

养护不按温度调整，前面全白干

高延性混凝土的胶凝材料水化反应比普通混凝土快，早期失水会直接导致纤维外露、表面起粉。我的经验是：抹完后立即覆盖塑料薄膜保湿，等初凝（约1-2小时）后再改覆盖湿草帘或土工布。夏季要每3小时喷一次水，冬季只要保持薄膜内壁有水珠就行。养护时间至少7天，这是JGJ/T 17-2008里对纤维增强复合材料的底线要求。有个厂房加固项目，施工队只养护了3天，28天回弹强度只有设计值的75%，最后全部返工。

验收只看抗压强度会漏掉核心指标

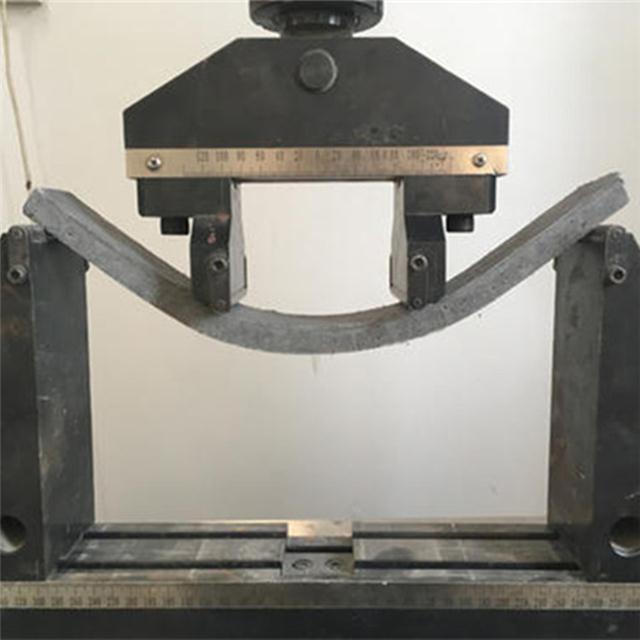

高延性混凝土的核心优势是“裂而不碎”，所以验收必须测延性。现场可以做个简单验证：用切割机切一块300mm×100mm×10mm的薄板，放在两个支座上，中间加载到出现裂缝，观察裂缝宽度和数量。合格的材料应该出现3-5条细微裂缝（宽度<0.3mm），并且板不会断成两截。正式检测按GB/T 50448-2015附录A的方法做，28天抗压强度不低于C30，抗折强度不低于8MPa，极限拉应变不小于1.5%。这些数据在材料进场时就要让厂家提供型式检验报告。
