搜索“高强无收缩灌浆料规范”，您大概率是施工队长或技术负责人，正处在施工准备或进场验收阶段，最关心的是：这批材料到底符不符合国标？现场怎么快速检测？别只看厂家报告，我结合15年现场经验，把GB/T 50448-2015里最容易忽略的验收细节和实操陷阱讲透。

材料进场，光看报告不够，这两项必须现场复检

很多工地上材料进场只核对合格证和型式检验报告，但按GB/T 50448-2015第7章要求，同一批号每50吨为一个检验批，必须做流动度和抗压强度的出厂检验复检。经验上来说，流动度指标最容易被忽视——规范要求初始流动度≥300mm（跳桌法），30分钟流动度保留值≥260mm。我见过某核电项目灌浆料初始流动度达标，但30分钟后只剩200mm，导致二次灌浆时气泡排不出去，最终返工。

实际操作中，建议您现场做流动度测试时，同时测一下竖向膨胀率。规范要求3小时限制膨胀率≥0.02%，24小时应在0.02%~0.5%之间。这个参数直接决定灌浆后是否收缩脱空。以某桥梁支座灌浆为例，我们用带刻度管的膨胀率测试仪实测，24小时膨胀率0.08%，拆模后支座与垫石贴合面用塞尺检查，0.05mm塞片都插不进。

冬季施工，-10℃能施工但有个硬前提

原文提到“-10℃允许室外施工”，这个说法容易误导人。按JGJ/T 104-2011《建筑工程冬期施工规程》，灌浆料施工时环境温度不宜低于5℃。厂家说的-10℃施工，指的是材料本身经过抗冻组分调整后，在-10℃条件下水化反应能持续进行。但现场必须做到：灌浆前用热风机将基材温度升至5℃以上，灌浆后立即用保温被覆盖，养护温度保持在5℃以上至少72小时。

以某北方储罐基础二次灌浆为例，当时环境温度-8℃，我们采取了三项措施：①用40℃温水拌合（严禁用热水，会闪凝）；②灌浆区域搭设暖棚，内部用电热风机维持10℃；③灌浆后表面覆盖两层塑料布加一层岩棉被。7天后拆模取芯，28天抗压强度达到65MPa，满足设计要求。如果图省事直接露天施工，强度可能连40MPa都到不了。

灌浆后出现裂缝，别急着怪材料，先查这三个环节

现场最常见的质量问题是灌浆后出现收缩裂缝或空鼓。按GB 50204-2015第8章要求，灌浆层与基材之间不允许有空鼓。出现裂缝的原因，80%出在施工环节而非材料本身。第一，基材吸水性：灌浆前必须将混凝土基础表面凿毛并充分湿润（饱和面干状态），否则基材会迅速吸走灌浆料中的水分，导致局部水灰比过低而开裂。第二，灌浆速度：对于深度超过500mm的孔洞，必须分层灌浆，每层高度不超过300mm，间隔时间不超过前一层初凝时间（通常30分钟）。第三，养护：灌浆后24小时内必须保持湿润养护，用湿麻袋覆盖并定时洒水，绝对不能自然风干。

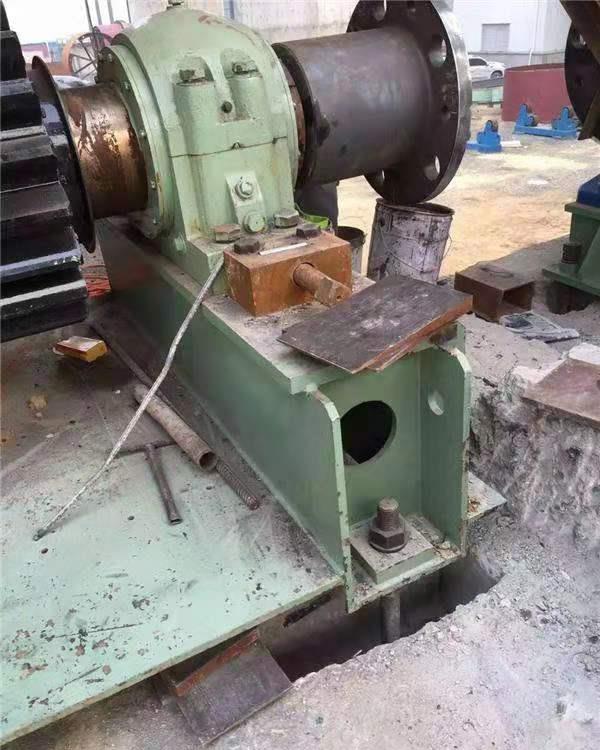

以某设备基础地脚螺栓灌浆为例，现场工人图快一次灌满，结果拆模后发现螺栓周围有3条纵向裂缝。后来取芯检测，发现裂缝深度达到50mm，判定为灌浆速度过快导致内部气泡无法排出，加上未及时养护。处理方案：凿除裂缝处灌浆料至螺栓根部，重新分层灌浆并加强养护，后续检测合格。

不同强度等级，配比和骨料差别很大，别混用

原文列出了多种组分，但没讲清楚强度等级与配比的对应关系。按GB/T 50448-2015，灌浆料按抗压强度分为C40、C60、C80三个标号。C60级是工程中最常用的，其典型配比为：P.O42.5水泥500kg、石英砂（0.5~1.5mm）750kg、膨胀剂（HCSA型）40kg、聚羧酸减水剂5kg、纤维素醚0.5kg，水胶比控制在0.28~0.32。C80级则需要用P.O52.5水泥并增加硅灰掺量，骨料最大粒径要降到0.5mm以下。

实际操作中，经常有人把C60的料用到C80的节点上，结果强度差10MPa以上。以某电厂汽轮机基础二次灌浆为例，设计强度C80，现场误用了C60级材料，28天实测强度只有72MPa。处理方案：凿除重做，但工期损失了15天。所以进场时一定要核对材料包装上的强度等级标识，并留样做28天强度验证。

验收时，除了强度，这两项指标也必须测

很多项目验收只测抗压强度，但按GB/T 50448-2015第8章，灌浆料验收必须包含三项：抗压强度、竖向膨胀率、流动度。其中竖向膨胀率是判定材料是否“无收缩”的关键。规范要求：3小时限制膨胀率≥0.02%，24小时应在0.02%~0.5%之间，28天膨胀率不应出现负值。以某高速公路桥梁支座灌浆为例，我们每批次都留了限制膨胀率试件，实测24小时膨胀率0.12%，28天0.09%，说明材料长期稳定不收缩。

另外，JGJ 145-2013《混凝土结构后锚固技术规程》对地脚螺栓锚固用灌浆料有特殊要求：灌浆后7天，螺栓抗拔承载力应达到设计值的100%。现场做抗拔试验时，要按规程要求加载至设计值的1.5倍并持荷2分钟，位移量不应超过0.5mm。这个试验能直接验证灌浆料与基材的粘结强度是否达标。
