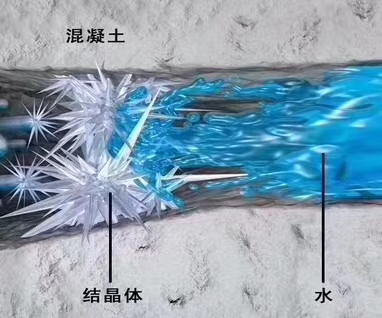

渗透结晶防水涂料到底是怎么起作用的？简单说，它是一种能主动渗入混凝土裂缝、遇水生成不溶晶体的防水材料。这种主动修复特性，让它成为地下工程、水池等潮湿环境的首选防水方案。

晶体生成的核心原理

活性物质分子结构为Ca(O-R-OH)₂，分子量小，同时含有疏水基团(-R-)和亲水基团(-OH)。亲水性大于疏水性，所以能溶于水。注意，晶体不是在干燥环境下生成，而是在潮湿环境中通过缩聚反应形成水不溶性晶体。

反应过程可以简化为：活性物质在碱性环境中溶解，随着水分参与水泥水化或挥发，浓度升高，发生缩合结晶。最终生成的高分子晶体疏水性强，优先在混凝土的裂缝、孔隙等缺陷处生长。

晶体形成的三个关键条件

第一，活性溶液浓度增加。施工后，水参与水泥水化或挥发，溶液浓度升高到临界点，晶体开始析出。实际操作中，基层湿度控制在60%-80%时，结晶效果最好。

第二，pH值降低。活性物质溶液的pH值≥12，在干燥碱性环境中稳定。当涂层接触空气中的CO₂或酸性物质，pH值降至12以下，活性小分子自动聚合。经验上来说，pH值降到10-11区间，结晶速度最快。

第三，硅酸盐水泥中的二氧化硅起催化作用。水泥水化过程既带走水分，又提供碱性环境，加速结晶反应。这也是为什么渗透结晶材料必须用在水泥基面上的原因。

结晶速度决定施工节奏

快结晶材料固化时间短，2-4小时就能形成阻水层，适合抢工期的维修工程。但渗透深度有限，一般只有1-3mm。晶体活性物质很快被包裹，后续自修复能力弱。

慢结晶材料渗透深度可达5-10mm，能深入混凝土内部。初期的阻水效果不明显，需要7-14天的养护期。但聚合度持续增长，自修复能力强，适合新建工程的基础防水。以某地铁站底板防水为例，采用慢结晶方案，28天后抗渗压力达到1.2MPa。

晶体的稳定性与耐久性

晶体稳定性由聚合度N决定。环境碱度低、酸度大时，晶体生长快，聚合度N大，疏水基团多，晶体稳定不溶于水。pH值在10以下时，晶体处于稳定状态。

环境碱度降低、酸度增加缓慢时，聚合度N小，晶体处于不稳定状态，微溶于水。这些微溶晶体在弱碱性或酸性条件下继续聚合，最终形成稳定晶体。GB/T 50448-2015《水泥基灌浆材料》中要求，渗透结晶材料的抗渗压力应≥1.0MPa，二次抗渗压力应≥0.8MPa。

施工要点与质量验收

施工温度控制在5℃-35℃之间，低于5℃结晶反应停止。基层必须充分润湿，但无明水。涂刷后24小时内避免雨淋，养护期不少于7天。

验收按GB 50204《混凝土结构工程施工质量验收规范》执行。用观察法检查涂层是否均匀、无漏涂。用钻芯取样法检测渗透深度，要求≥2mm。抗渗压力试验按JC/T 1018-2020《水性渗透型无机防水剂》标准执行。

常见问题处理：基层有明水时，结晶效果差，必须晾干至表面无光泽。涂层开裂，通常是基层未润湿或涂刷过厚，应控制单遍涂刷量在0.8-1.2kg/m²。裂缝宽度大于0.3mm时，先做嵌缝处理再涂刷。
