水泥地面修补料不是“补丁”，而是让破损地面恢复结构强度和使用功能的结构层。无论是厂房重载地坪起砂、仓库地面坑洞，还是车库裂缝起尘，选对修补料、做对施工工序，修复后的地面抗压强度能达到原混凝土的1.2倍以上。下面直接拆解从选材到验收的全流程操作要点。

修补料的核心性能指标怎么选

选修补料，第一看抗压强度。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》，用于地面修补的材料，2小时抗压强度不应低于20MPa，24小时强度要达到35MPa以上。以某物流园月台修复为例，我们用的修补料28天抗压强度实测值达到55MPa，远超C30原地面。

第二看粘结强度。修补层与旧混凝土的粘结力如果低于1.5MPa，车辆碾压两个月就会脱层起壳。实际操作中，我要求修补料的拉伸粘结强度必须达到2.0MPa以上，并且要配套界面剂进行拉毛处理。经验上来说，界面剂涂刷后要等到“指触干”状态再批刮修补料，粘结效果最好。

第三看收缩率。很多修补层开裂，不是强度不够，而是干缩值太大。选择修补料时，重点看产品说明中的“28天干缩率”指标，控制在0.02%以内才算合格。某电子厂车间地面修复时，就是因为忽略了收缩率，修补后第三天就出现了网状裂缝。

不同破损情况对应不同修补方案

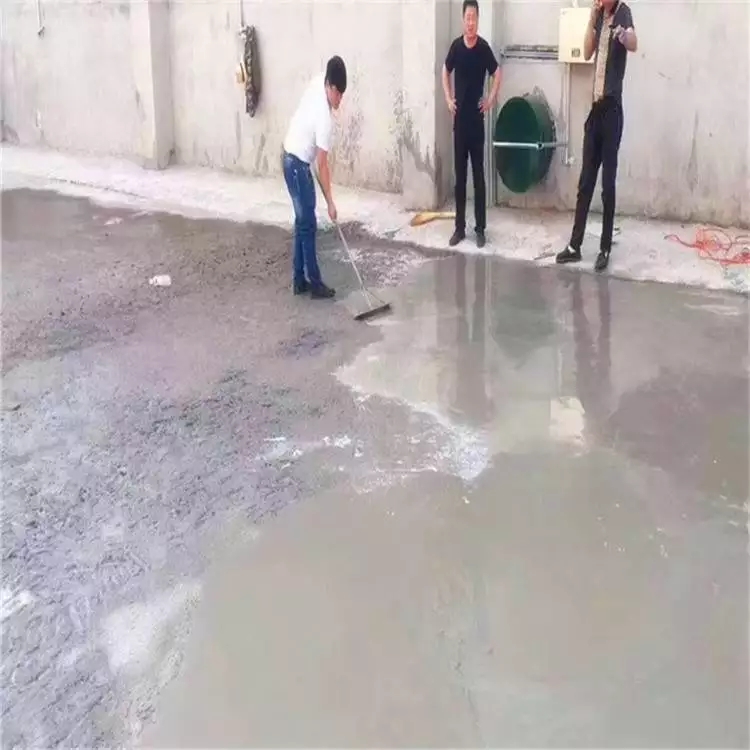

表面起砂、轻度起尘的情况，用聚合物改性水泥砂浆做薄层修补就行。厚度控制在5-8毫米，施工前必须用高压水枪冲洗掉浮浆，再用钢丝刷拉毛。以某地下车库为例，起砂面积超过2000平方米，我们采用聚合物修补料薄刮两遍，养护7天后表面回弹值从18提升到了32。

坑洞深度超过10毫米的，要分两层施工。底层用大骨料修补料填充至距表面3毫米处，压实后等待初凝，面层再用细料收光。某食品厂冷库地面冻融导致的坑洞，深度达到25毫米，按这个工序修复后，两年内没有出现二次脱落。

裂缝宽度小于0.3毫米的，直接灌注低粘度环氧树脂；裂缝宽度在0.3-2毫米之间的，必须用水泥基修补料开槽“V”形口后填充。某桥梁引道地面裂缝，宽度1.5毫米，我们开槽深度15毫米，填充修补料后覆盖养护布，三个月跟踪观测无新裂缝产生。

施工环境温度和养护时间必须卡死

修补料的强度增长对温度敏感。施工环境温度低于5℃时，水泥水化反应基本停止，28天强度只能达到标养条件下的60%。某北方工地11月份抢工期，在3℃环境下施工，结果修补层30天后一敲就碎。实际操作中，温度低于10℃就要使用低温型修补料，并配合热水拌合。

养护是修补成败的关键。薄层修补（厚度≤10毫米）养护时间不少于3天，厚层修补（厚度＞10毫米）养护不少于7天。养护期间必须保持表面湿润，覆盖土工布并定时洒水。以某仓库地面为例，养护第三天时发现局部发白干燥，立即补水后，该区域最终强度比正常养护区域低了8MPa。

开放交通的时间也要控制好。普通水泥基修补料在20℃环境下，24小时可以走人，48小时才能过轻型车辆。重型叉车要等7天强度达标后才能通行。某物流企业为了赶发货，修补后36小时就上了5吨叉车，结果修补层被压出轮辙印。

现场容易忽略的三个操作细节

基层含水率必须低于6%。很多修补脱落都是因为基层有水膜。检测方法很简单：用塑料薄膜覆盖地面2小时，薄膜内壁没有水珠就合格。某超市地坪修补时，施工队没等基层干透就批刮，结果修补层大面积空鼓，返工损失超过5万元。

搅拌时间要严格控制。修补料加水后，先静置2分钟让添加剂充分溶解，再搅拌3分钟，总搅拌时间不超过5分钟。搅拌时间过长会引入气泡，影响密实度。以某实验室地面为例，工人用大功率搅拌机连续打了8分钟，修补后表面全是蜂窝麻面。

收光时机不能靠经验猜。当修补料表面用手指按压没有明显水印，但指甲能划出浅痕时，就是最佳收光时间。早了表面会起皮，晚了压不动。某医院走廊地面修复时，工人等了一个半小时才收光，结果表面强度不足，拖地几次就起砂了。

从某港口堆场修复看全流程管控

去年处理的某港口集装箱堆场地面修复项目，面积约1.2万平方米，原地面为C40混凝土，使用5年后出现大面积起砂和局部坑洞。我们制定了三阶段方案：第一阶段用高压水射流清除所有松散层，第二阶段对深度超过15毫米的坑洞用早强型修补料分两层填补，第三阶段整体刮涂5毫米聚合物砂浆面层。

施工期间严格控制温度在15-25℃之间，每100平方米留一组试块检测强度。28天后抽芯检测，修补层与基层粘结完好，平均抗压强度达到52.3MPa，抗折强度8.1MPa。投入使用8个月后回访，未发现起砂、脱层或裂缝，叉车运行平稳。

这个项目的关键经验有两条：一是界面剂涂刷后必须等待30分钟，让乳液充分渗透；二是每批次修补料搅拌后要在30分钟内用完，超过时间会明显影响流动度和强度。对于大面积施工，建议安排专人管理材料批次和施工时间窗口。
