在桥梁支座灌浆或设备基础二次灌浆这类对流动度要求极高的工况下，普通灌浆料往往因为颗粒粗、空隙大而无法填充到位。这正是超细型灌浆料的用武之地——它通过优化颗粒级配，解决了狭窄空间内无法密实填充的行业痛点。

超细型灌浆料到底是什么材料

从材料科学的角度讲，这是一种经过特殊粉磨工艺处理的、最大粒径通常不超过0.3毫米的水泥基复合材料。与常规灌浆料相比，它的骨料更细，比表面积更大，浆体在自重作用下就能渗入5毫米以下的缝隙。

按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的分类，这类材料属于Ⅳ类超细灌浆料，其流动度初始值要求达到300毫米以上。实际操作中，我们测得的初始流动度往往在320-340毫米之间，30分钟后仍能保持不低于260毫米，这为复杂节点的施工留出了充足时间。

关键指标在于它的颗粒级配。通过激光粒度分析仪检测，超细型灌浆料的D50粒径一般在20-30微米之间，比普通硅酸盐水泥还细。这种细度保证了浆体能够穿透钢筋密集区或狭窄的预埋孔。

什么场景下必须用超细型灌浆料

以某跨海大桥的支座灌浆项目为例，设计要求支座底板与混凝土垫石之间的间隙只有8-12毫米，常规灌浆料的最大粒径已经接近间隙宽度，根本流不进去。施工队换用超细型灌浆料后，浆体像水一样自动流平，24小时抗压强度就达到了25兆帕以上。

另一个典型场景是风力发电机组的基础环二次灌浆。基础环与混凝土之间的环形间隙通常在20-30毫米，但深度往往超过1米，底部还有密集的锚栓。普通材料容易在深处产生离析或空洞，而超细型灌浆料因为颗粒细、保水性强，能实现自密实填充。

设备安装中，高精度机床的垫铁灌浆也是常见需求。这类设备对水平度要求极高，垫铁下方空隙只有3-5毫米，用传统干硬性砂浆根本捣不实，必须用流动性好的超细型灌浆料进行压力灌浆。

施工时要注意哪些关键细节

搅拌环节最容易出问题。超细型灌浆料因为比表面积大，需水量比普通灌浆料高5%-10%。经验上来说，水料比控制在0.14-0.16之间最合适，加水过多会导致强度下降，过少则流动度不够。搅拌时间必须保证3-4分钟，直到浆体没有干粉团块。

养护条件直接影响最终强度。在5℃以下的环境施工，必须使用温水（不超过40℃）拌和，并覆盖保温材料。夏季施工时，如果气温超过35℃，建议在早晚低温时段浇筑，同时用湿麻袋覆盖养护至少7天。实测数据表明，标准养护条件下28天抗压强度可达60-70兆帕，而养护不当可能直接降到40兆帕以下。

灌浆方式也要区分。对于水平窄缝，直接采用高位漏斗自流即可；对于竖向或斜向孔洞，建议使用灌浆泵从底部注入，排气孔设在最高点。实际操作中，我们遇到过因为排气孔堵塞导致空洞的案例，后来规定所有排气孔直径不得小于10毫米。

如何验证材料是否达标

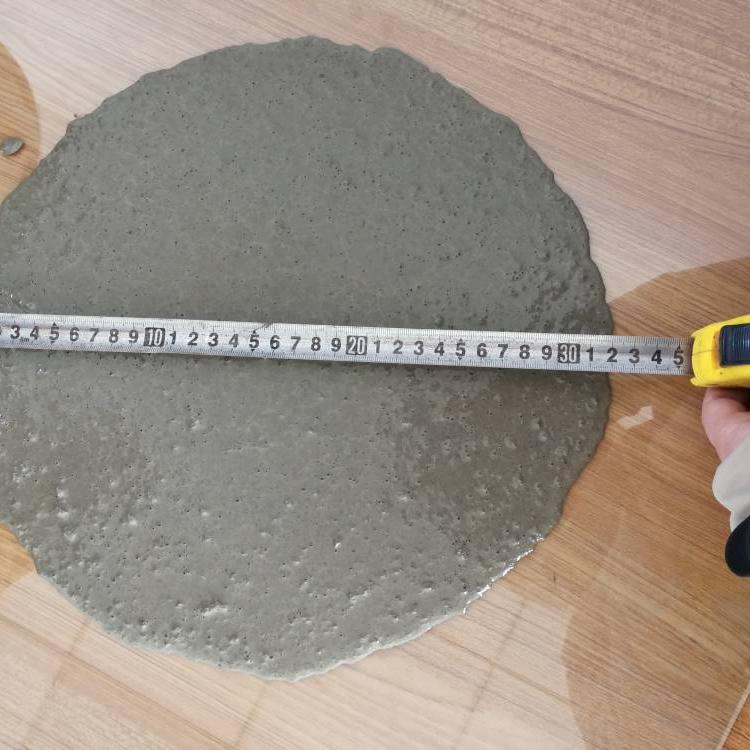

现场检验最直接的方法就是做流动度试验。按照GB/T 50448-2015附录A的方法，用截锥圆模测量，初始流动度低于280毫米的材料基本可以判定不合格。另一个快速检测是竖向膨胀率，24小时应达到0.02%-0.5%，这个指标直接关系到灌浆层与基材的粘结密实度。

强度检测要分阶段看。1天强度是拆模依据，一般要求不低于20兆帕；3天强度反映早期发展速度，通常能达到40兆帕以上；28天强度才是最终验收指标。以某高铁站房项目为例，我们要求现场留样，每50吨为一个检验批，同时做流动度和抗压强度双控。

对于有抗冻要求的工程，还得关注材料的氯离子含量和碱含量。超细型灌浆料因为粉磨细度高，如果原料控制不好，氯离子容易超标。按照规范，用于预应力结构的灌浆料氯离子含量不得超过胶凝材料总量的0.06%。

从现场反馈看超细型灌浆料的实际表现

在去年完成的某核电站常规岛设备基础灌浆项目中，由于预埋螺栓间距只有80毫米，且深度达到1.2米，我们选用了超细型灌浆料。施工时采用底部压浆法，注浆压力控制在0.2-0.4兆帕，最终所有螺栓孔均被密实填充，经超声波检测无任何缺陷。

还有一个化工厂的反应釜基础灌浆案例。反应釜运行温度在80-120℃之间，普通灌浆料在高温下容易开裂。超细型灌浆料因为细粉含量高，热膨胀系数与混凝土更接近，经过两个夏季的跟踪观测，未发现裂缝或脱空现象。

从成本角度算账，超细型灌浆料的单价确实比普通灌浆料高15%-20%，但考虑到它减少了返工概率和后期修补费用，综合效益反而更高。特别是对于工期紧张的项目，一次成优的价值远超材料差价。
